维修调整要领书
12-55
5． 写入台架 ID。
确认①台架的序列 No。输入确认的序列 No，按下「Bypass Barcode Scan」。
②写入完成后，将显示以下红字提示信息，确认已添加到列表。
※如果写入的序列 No 错误，请从列表选择序列号，按下「Reset Serial Number」按钮即可清除。清
除后，请进行重新写入 ID。
6． 确认台架 ID 基板的设定。
Serial：请确认与台架的序列号相同。
Model：对于 ETF 台架，请确认显示为「30POS BANK EL」。
Port：无需确认。
维修调整要领书
13-1
13
电气部
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13-1．
电气部的布局

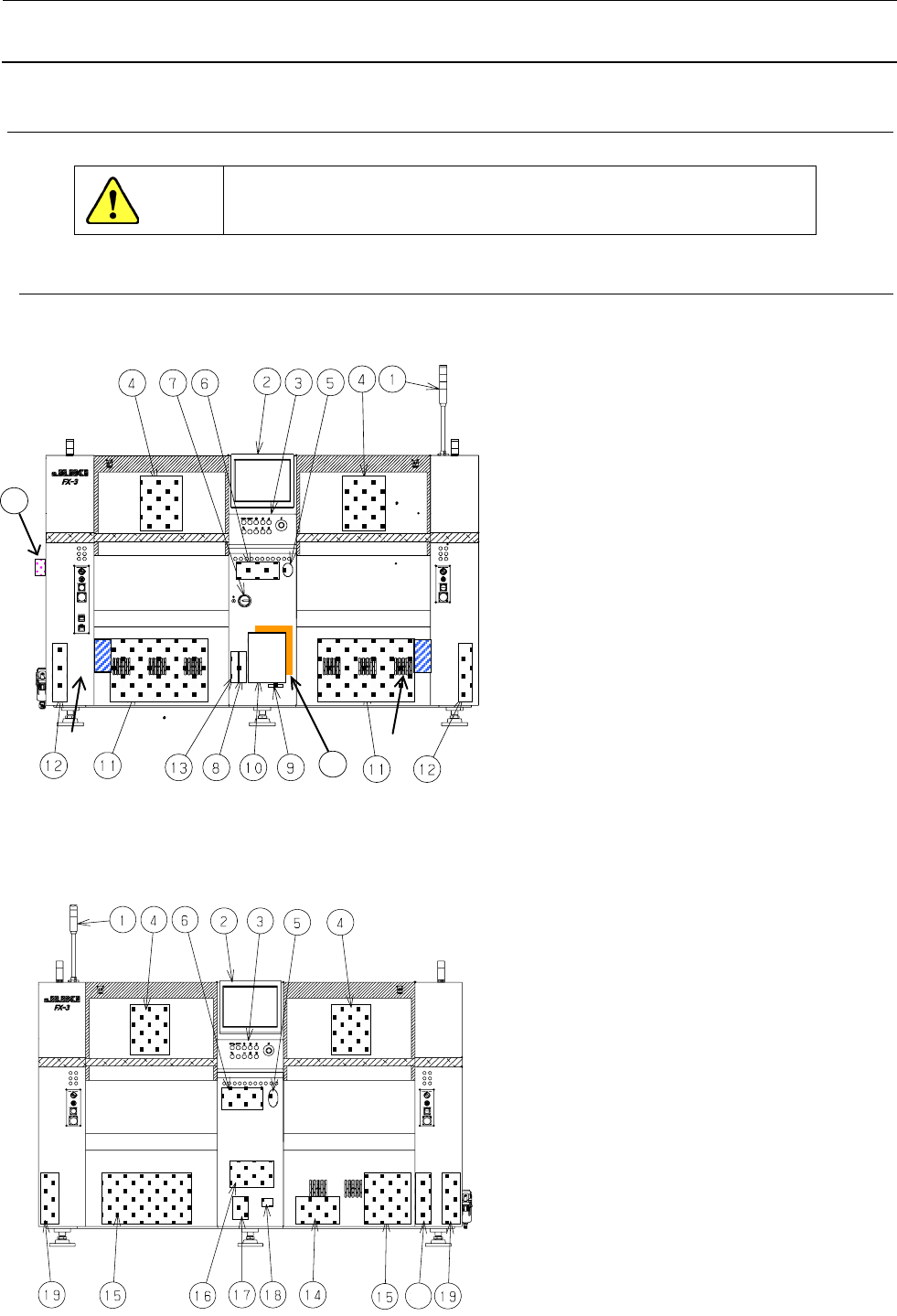

图 13-1-1 为正面图，图 13-1-2 为背面图。
1. 信号灯
2. LCD 监视器
3. 操作盘
前 ：操作基板前面组件
后 ：操作基板背面组件
（EN 规格是 EN 组件）
4. Head 装置
Head 主基板组件、Z/θ 伺服放大器
HMS、OCC 摄像头
OCC 照明基板
（OCC-A 基板组件、OCC-C 基板组件）
坏板标记阅读器（选购品）
5. 鼠标
6. 键盘
7. 电源开关
8. FDD
9. SSD
10. 控制器
内部： CPU 接口基板、定位板、IEEE1394A
电路板、IP-X5 基板、CPCI 背面接
口基板
8 端口串行 COM 板
（CVS 选购品时）
外部： 叠加基板、鼠标/键盘切换线路板
11. XY 驱动器装置
12. 传送装置系列电气
5 相步进驱动器（传送电动机用、基板宽度
自动调整用、支撑台用）、
底座传送基板组件（仅右侧有 1 块）
13. DVD-ROM & CD-R/RW 驱动器
14. 真空泵
15. 电源装置
16. AC 输入装置 L、AC 输入装置 R
17. 自动断路器
18. 计时器
19. 送料基板组件
20. ATX 电源
21. 条形码阅读机（选购品）
※ 附带在传送 IN 侧
22. HUB-BOX（选购品）
23. XY-RELAY 基板组件
24. CVS 用测试器（选购品）
22
23
图 13-1-2 主体背面图
21
20
图 13-1-1 主体正面图
○
24
○
24
危险
维修调整要领书
13-2
13-2．
底座上部的布局
图 13-2-1 表示底座上面图。
1. LCD 监视器
2. Head 装置
3. 变压器
4. YL-LF 轴电动机
5. YR-LF 轴电动机
6. YL-LR 轴电动机
7. YR-LR 轴电动机
8. YL-RF 轴电动机
9. YR-RF 轴电动机
10. YL-RR 轴电动机
11. YR-RR 轴电动机
12. X-LF 轴电动机
13. X-LR 轴电动机
14. X-RF 轴电动机
15. X-RR 轴电动机
图 13-2-1 底座上面图
⑥
③ ② ⑬ ⑦ ① ⑩ ② ⑮ ⑪
④ ⑫
②
⑤
①
⑧ ⑭
②
⑨
＜REAR 側＞
＜FRONT 側＞
