维修调整要领书 13 -3 13 -3 ． 电源装置 13 -3- 1 ． 电 源装置的构成 电源装置被在装置背面的左右两边安装了 2 个。图 13 -3-1-2-1 、图 13 -3-1-2-2 表示构成。 电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ装置， Zθ 装置， 传送装置，贴装头装置等）供给 AC 、 DC 电源。 各 DC 电源的用途如下 ∶ • +6V (+6.3V ～ 6. 5V 、 …
维修调整要领书
13-2
13-2．
底座上部的布局

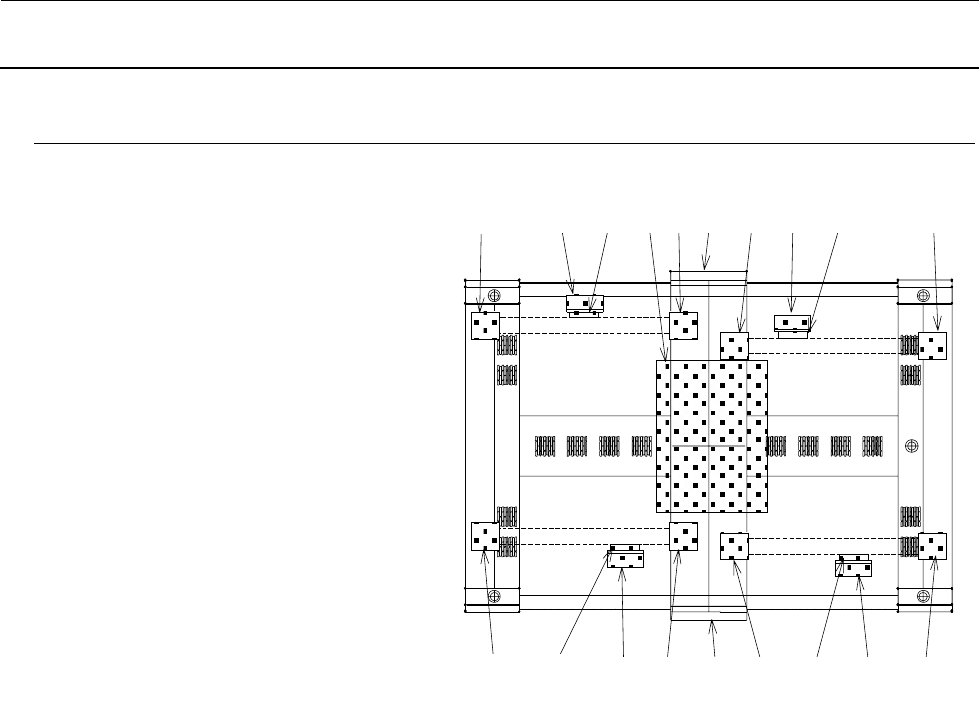

图 13-2-1 表示底座上面图。
1. LCD 监视器
2. Head 装置
3. 变压器
4. YL-LF 轴电动机
5. YR-LF 轴电动机
6. YL-LR 轴电动机
7. YR-LR 轴电动机
8. YL-RF 轴电动机
9. YR-RF 轴电动机
10. YL-RR 轴电动机
11. YR-RR 轴电动机
12. X-LF 轴电动机
13. X-LR 轴电动机
14. X-RF 轴电动机
15. X-RR 轴电动机
图 13-2-1 底座上面图
⑥
③ ② ⑬ ⑦ ① ⑩ ② ⑮ ⑪
④ ⑫
②
⑤
①
⑧ ⑭
②
⑨
＜REAR 側＞
＜FRONT 側＞
维修调整要领书
13-3
13-3．
电源装置
13-3-1．
电源装置的构成
电源装置被在装置背面的左右两边安装了 2 个。图 13-3-1-2-1、图 13-3-1-2-2 表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ装置，Zθ 装置，
传送装置，贴装头装置等）供给 AC、DC 电源。
各 DC 电源的用途如下∶
• +6V (+6.3V～6.5V、PS1) 送料器（多层、32mm 纸带）控制用
• +24VA (+24±0.1V、PS2) 通用（控制器外面基板、步进驱动器等用）
• +24VB (+24±0.1V、PS3) Zθ 伺服放大器控制用
• +24VC (+24±0.1V、PS4) 安全电路驱动用（仅 EN 机）
• +24VD (+26±0.1V、PS5) ETF 电源用
13-3-1-1.
DC
电源电压等级的调整方法
表
13-3-1-1-1 DC
电源电压等级的设定
NO.
电源规格
电源代号
电源装置测定端子
电压调整值
1（※
）
+48V
－ CN 039 1 脚（+48V）和 7 脚（+48VRTN） －
2
+6V
PS 1
CN 039 3
脚（
+6V
）和
9
脚（
+6VRTN
）
(+6.3
～
6.5V)
3
+24V
PS 2
CN 039 4
脚（
+24VA
）和
10
脚（
+24VARTN）
(+24V±0.1V)
4
+24V
PS 3
CN 039 5
脚（
+24VB
）和
11
脚（
+24VBRTN）
(+24V±0.1V)
5
+24V
PS 4
CN 039 6
脚（
+24VC
）和
12
脚（
+24VCRTN）
(+24V±0.1V)
6
+24V
PS 5
CN 039 2
脚（
+26V
）和
82
脚（
+24VRTN
）
(+26V±0.1V)
图
13-3-1-1-1
电源装置
CN039
• DC 电源输出电压调整用电源装置的 CN039（电源装置正面的插头）来进行。
• 加注※记号的№1 是不需调整的电源。
• 拉出 PSU BLACKET(PS1，PS3，PS4），或者调整位于 DC 电源正面的 PS2，PS5 等各 DC 电
源之输出电压可变电位器，使 No.2～6 的 DC 电源输出电压符合规格调整值。
注 1.
调整时，请注意电压值不能大于规格调整值。
注 2.
CN039-7、8 销，和有调整指示的电源以外的 GND 绝对不能共用（不能连接）。
注 3.
PS4 是 POWER UNIT (EN)安装的 EN 规格用的 DC 电源，POWER UNIT 上没有安装。
注 4.
进行 PS5 的电压调整时，请拆下电动台架的连接器之后再进行（请在无負荷的状
态下进行）。
注意
CN039
电源装置
维修调整要领书
13-4
13-3-1-2.
电源装置构成图
（STD 規格）
图
13-3-1-2-1
电源装置构成图
※ 在上图中把 PSU 前面保护罩朝左偏
【正视所见】
PSU前面保护罩
PS5
PS1 PS2
【顶视所见】
PS3
