维修调整要领书
1-8
1-3．
电缆拖链的更换
1-3-1．
X
轴电缆拖链的更换
1） 拆下固定 X 电缆拖链的螺钉、六角螺母。
2） 打开 X 电缆拖链的平面，拆下扎线进行交换。
3） 在电缆拖链内侧的 4 个面上厚厚地均匀地涂上润滑剂。
（涂抹量的目标是润滑剂白白的一层能确认的程度）
4） 按照相反的顺序进行组装。此时，请注意电缆拖链内的扎线不要乱缠在一起。
※ 涂抹润滑剂时，电缆拖链内的扎线也要进行确认根据需要请再次涂抹。
GERALYN 润滑剂 (MGREAS400GA)

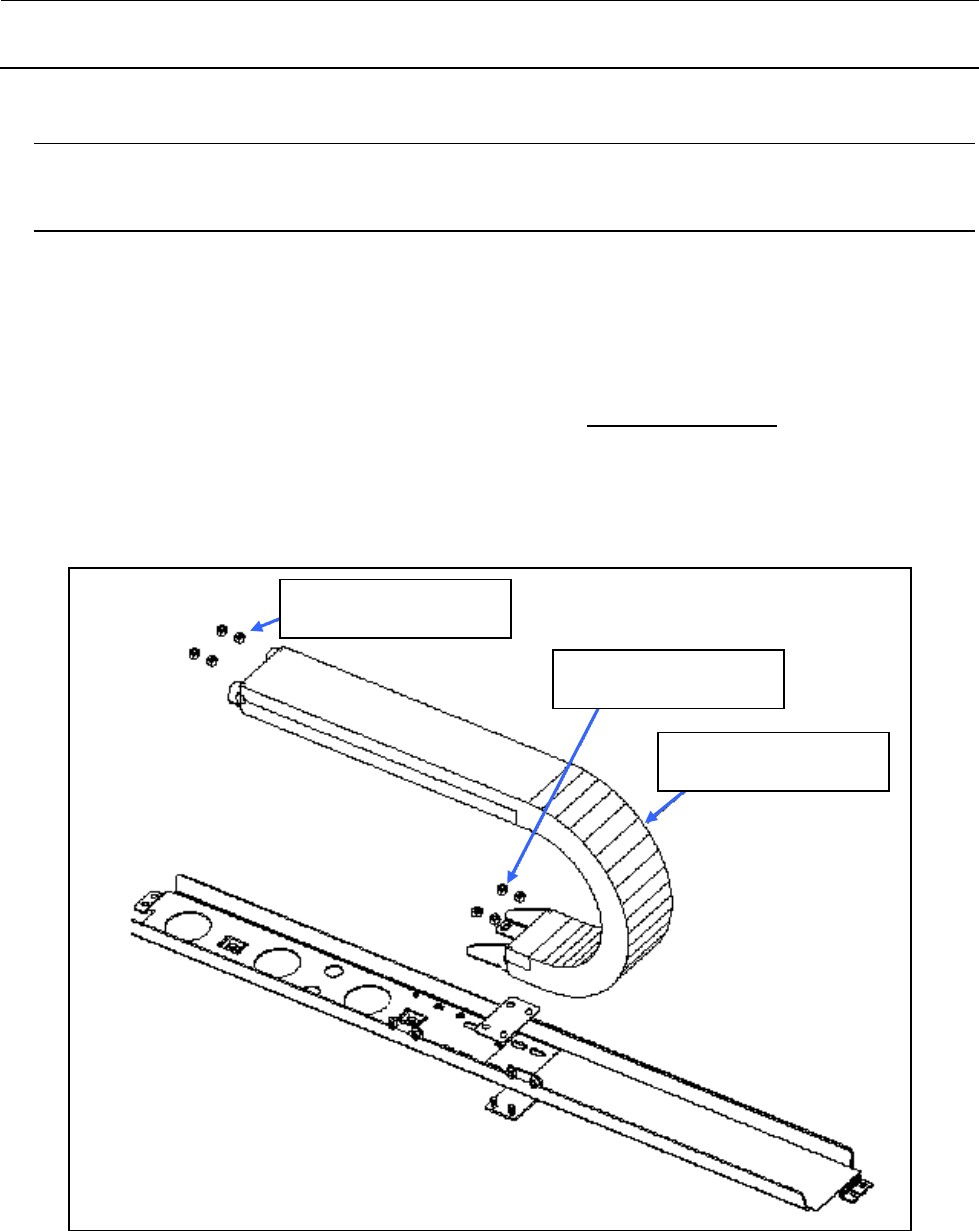

图
1-3-1-1 X
轴电缆拖链
SL3061232TN
带垫片圆螺钉 M6×12
NM6060001SC
内六角螺母 M6
40046786
电缆拖链 X
维修调整要领书
1-9
1-3-2．
Y
轴电缆拖链的更换
1） 拆下固定 Y 电缆拖链的螺钉、六角螺母。
2） 打开 X 电缆拖链的平面，拆下扎线进行交换。
3） 在电缆拖链内侧的 4 个面上厚厚地均匀地涂上润滑剂。
（涂抹量的目标是润滑剂白白的一层能确认的程度）
4） 按照相反的顺序进行组装。此时，请注意电缆拖链内的扎线不要乱缠在一起。
※ 涂抹润滑剂时，电缆拖链内的扎线也要进行确认根据需要请再次涂抹。
GERALYN 润滑剂 (MGREAS400GA)

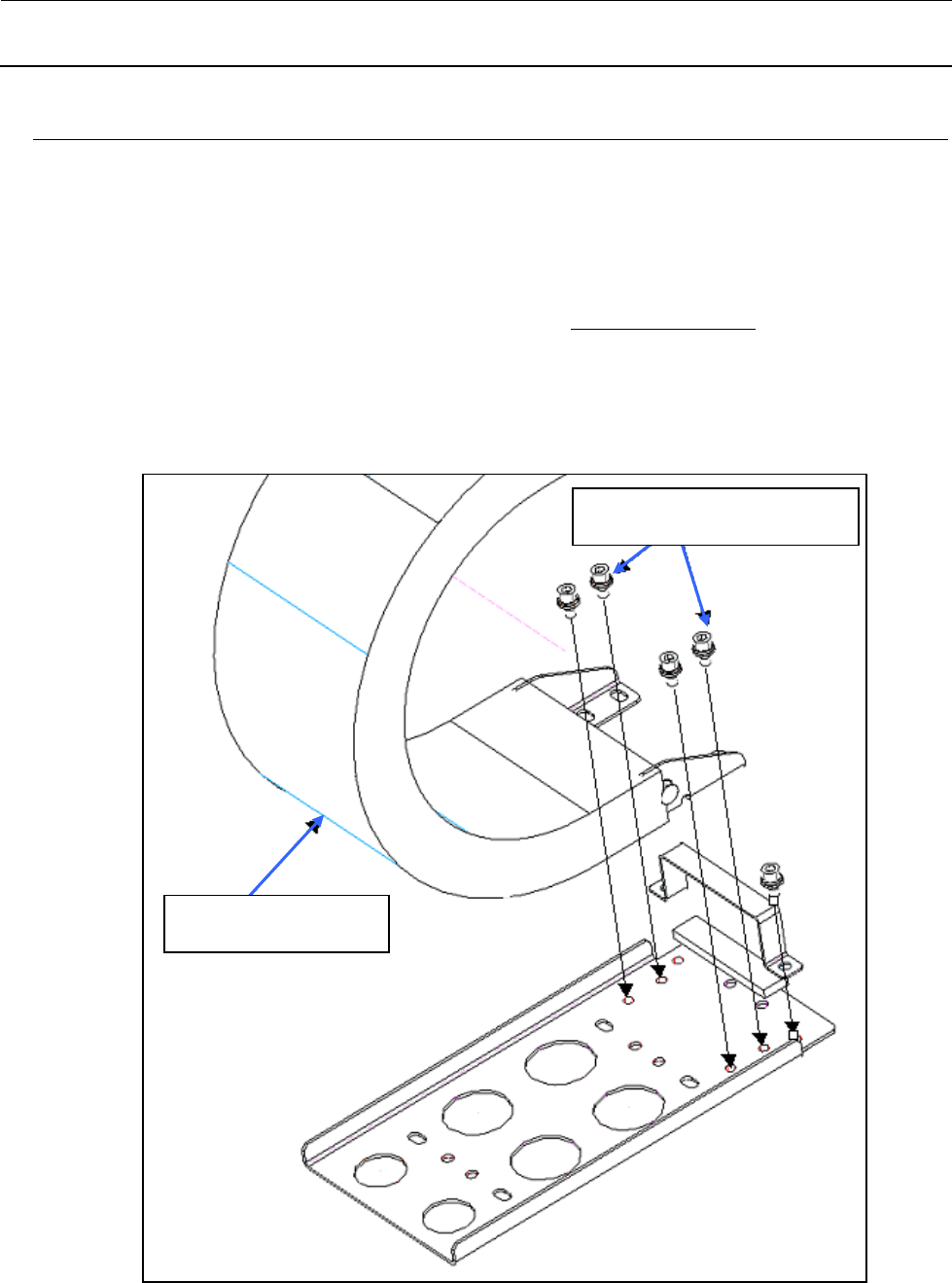

图
1-3-2-1 Y
轴电缆拖链
40046709
电缆拖链 Y
SL6061292TN
带垫片内六角螺栓 M6×12
维修调整要领书
1-10
1-4．

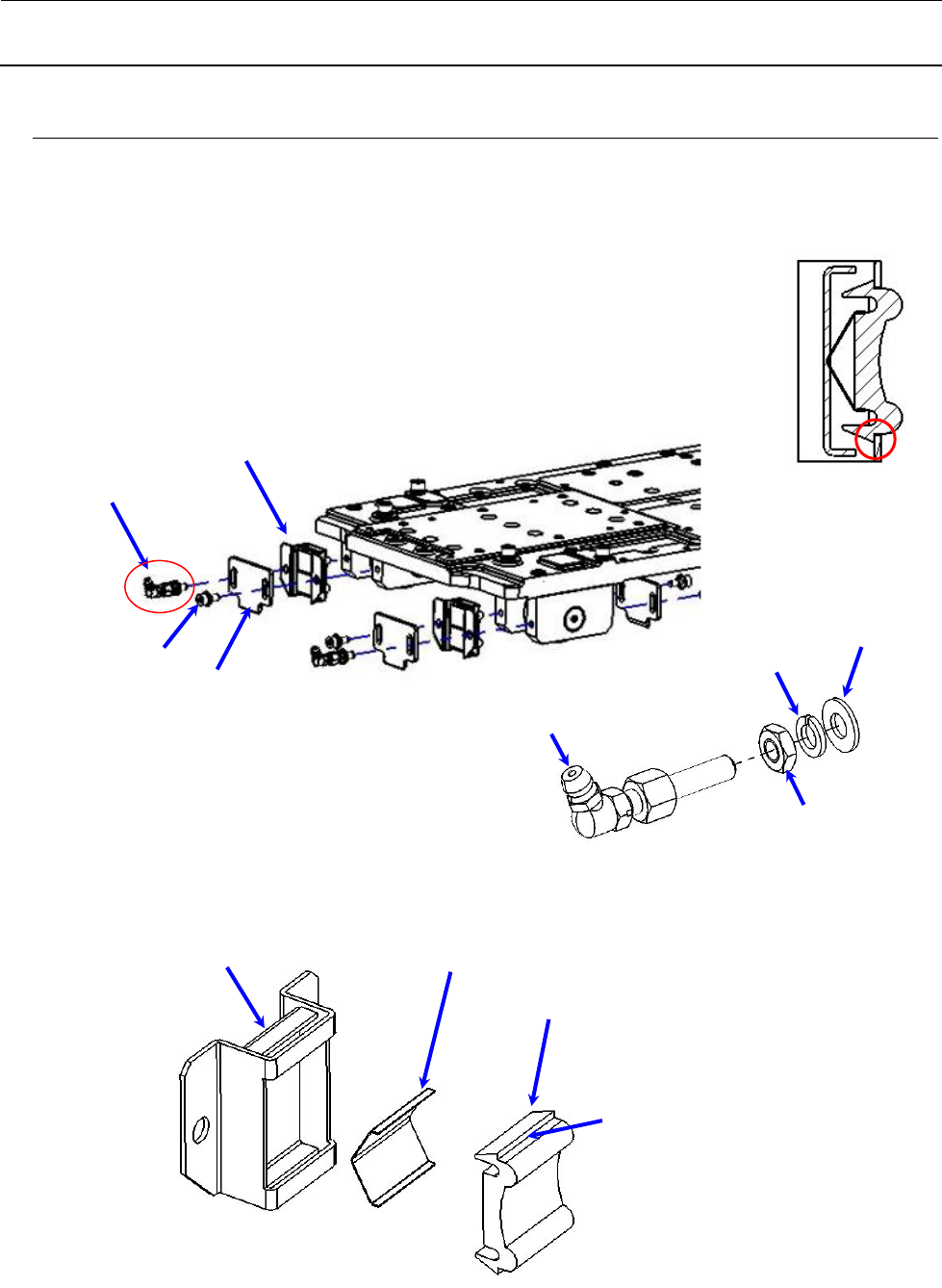

滚柱润滑部件的更换
1） 请拆下用来固定润滑装置的螺丝和注入口组件（松开螺母）。
2） 请将精密螺丝刀（－）插入右图的红圈部，把润滑部件从托架上卸下。
3） 请准备好更换用的润滑部件，把弹簧片嵌入润滑部件并组装到托架上。
装配时，请将右图（红圈部）所示的面顶住托架，对 A 面加力使之嵌入。
4） 请用注入口组件的螺母来固定润滑装置和刮刀部件。
请调整位置，使刮刀部件与滚柱移动面的空隙为 0.1～0.2mm。
润滑装置
注入口组件
刮刀
螺丝
注入口组件详细图
注入口
螺母
垫圈
弹簧垫圈
润滑装置详细图
润滑部件（更换零件）
弹簧片（更换零件）
托架
A面
