维修调整要领书 13 - 14 图 13-3-1-3-8 电源基板的连接图 ※注 1 ：用丝屏罩印刷把图中 [] 内表记显示 ※注 2 ：用丝屏罩印刷把 CN039 的信号名显示（但是 N.C. 除外） ※注 3 ： CN024 、 025 的 OK 信号夹在 +24VARET 图案里进行配线
维修调整要领书
13-13
图
13-3-1-3-7 Z/θ
电源基板的连接图
维修调整要领书
13-14

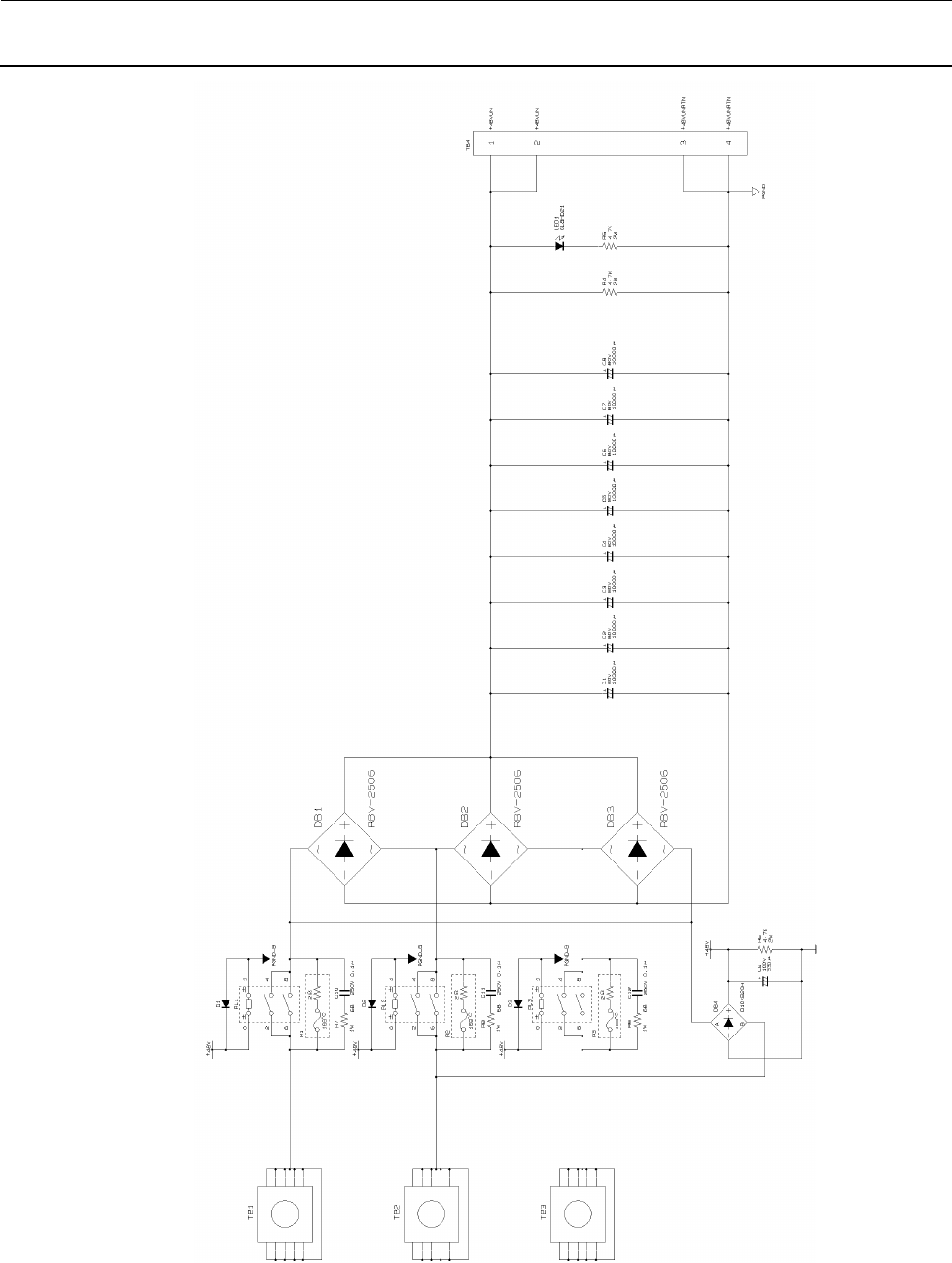

图
13-3-1-3-8
电源基板的连接图
※注1：用丝屏罩印刷把图中[]内表记显示
※注2：用丝屏罩印刷把CN039的信号名显示（但是N.C.除外）
※注3：CN024、025的OK信号夹在+24VARET图案里进行配线
维修调整要领书
13-15
13-3-1-4.
电源装置的背面风扇
电源装置左右侧背面的风扇，其风向不同。
･ 右侧用 排出方向
･ 左侧用 吸入方向
另外，ST 规格中使用的 40098974 POWER SUPPLY ASSY L（ST）和 40098950 POWER SUPPLY
ASSY R（ST）中，只要卸下下图所示的螺丝 SL4033591SC 并改变风扇的风向，即使左右倒过来设
置也可以使用。（如果是用于 EN 规格者，由于零件不同，不能通过改变风扇的风向来处理）
图
13-3-1-4-1
电源装置的左右
SL4033591SC×2个
AIR FLOW
左侧用：风扇吸入
ST规格：
40098974 POWER SUPPLY ASSY L(ST)
EN规格：
40093149 POWER SUPPLY ASSY L(EN)
右侧用：风扇排出
ST规格：
40098950 POWER SUPPLY ASSY R(ST)
EN规格：
40093150 POWER SUPPLY ASSY R(EN)
