维修调整要领书
13-20
13-4-5．
ETHER-MAIN 基板（
40149647
）
【功能】
ETHER-MAIN 基板是通过以太网与ETHER-SLAVE 基板进
行通讯的主接口基板。Compact PCI（以下简称cPCI）与总
线连接，是为了从CPU 接口基板向周围I/O 的基板。并且，
MS 参数的备份数据已进入FLASH ROM。
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作。（■部表
示开关的位置。）
图 13-4-5-1 ETHER-MAIN 基板组 DIP-SW
【
LED 的意义】
7 段 LED ：显示此基板的工作状态。
RUN LED ：若电源接通则亮灯。
EN1 ：显示 EN1 的 Link/Act。 EN1→左位
EN2 ：显示 EN2 的 Link/Act。 EN2→右位
EN3 ：显示 EN3 的 Link/Act。 EN3→XY-RELAY 电路板 – 传送车电路板 – 送料器电路板
EN4 ：显示 EN4 的 Link/Act。
【更换后的调整项目】
请按照以下的程序，进行 F
LASH 存储器的版本升级。
①
「选购品」
→「变更用户等级」，选择「维修人员」。
② 「维修」
→ 请选择「MS 参数设定」。
③ 「版本升级」
→ 请选择「Ether Main」。
④ 单击「执行」，版本升级开始。
SW2-1 ：OFF
SW2-2 ：ON
SW2-3 ：OFF
SW2-4 ：OFF
SW2-5 ：ON
SW2-6 ：ON
SW2-7 ：ON
SW2-8 ：ON
SW4-1 ：OFF
SW4-2 ：OFF
SW4-3 ：OFF
SW4-4 ：OFF
SW4-5 ：OFF
SW4-6 ：OFF
SW4-7 ：OFF
SW4-8 ：OFF
SW1-1 ：OFF
SW1-2 ：OFF
SW1-3 ：ON
SW1-4 ：OFF
维修调整要领书
13-21
13-4-6．
IP-X5
基板组件（
40047528
）
【功能】
此基板是处理用 OCC 摄像头拍取的基板标记、IC 标记等图象数据，计算出基板位置矫正、零件位
置矫正所需要的值的图象处理基板｡

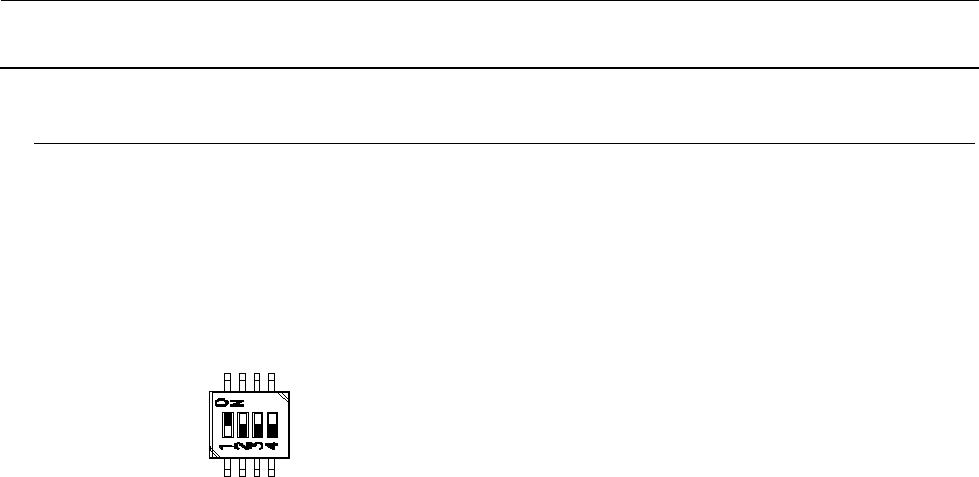

【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作｡(■部表示
开关的位置｡)
图
13-4-6-1 IP-X5
基板组
DIP-SW
※ SW7 是钢琴型，通过前面板侧进行操作｡
【前面板开关】 ※ 这些开关，一般请不要进行操作｡
重新设置 SW: 对此基板进行复位｡
异常中断 SW: 对 CPU 发行 NMI｡
直插式开关: 变更基板的设定｡
【更换后的调整项目】
请按照以下的程序，进行 FLASH 存储器的版本升级｡
① ｢选购品｣ →｢变更用户等级｣，选择｢维修人员｣｡
② ｢维修｣ → 请选择｢MS 参数设定｣｡
③ ｢版本升级｣ → 请选择｢图象｣｡
④ 单击｢执行｣，版本升级开始｡
SW3-1 ：OFF
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：ON
SW6-1 ：OFF
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW8-1 ：OFF
SW8-2 ：OFF
SW8-3 ：OFF
SW8-4 ：OFF
SW4-1 ：OFF
SW4-2 ：ON
SW4-3 ：OFF
SW4-4 ：ON
SW4-5 ：ON
SW4-6 ：ON
SW4-7 ：ON
SW4-8 ：ON
SW5-1 ：OFF
SW5-2 ：ON
SW5-3 ：OFF
SW5-4 ：OFF
SW5-5 ：ON
SW5-6 ：ON
SW5-7 ：ON
SW5-8 ：ON
SW7-1 ：OFF
SW7-2 ：OFF
SW7-3 ：OFF
SW7-4 ：OFF
维修调整要领书
13-22
13-4-7．
MOUSE/KEYBOARD SELECTOR
（
40003281
）
【功能】
MOUSE/KEYBOARD SELECTOR 是用来进行键盘、鼠标的中央控制台切换的｡
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作｡(■部表示
开关的位置｡)
图
13-4-7-1 MOUSE/KEYBOARD SELECTOR DIP-SW
【LED 的意义】
在 MOUSE/KEYBOARD SELECTOR 中没有 LED｡
【更换后的调整项目】
没有特别需要调整的项目｡
SW-1 ：ON
SW-2 ：OFF
SW-3 ：OFF
SW-4 ：OFF
