维修调整要领书 13 - 25 【更换顺序】 ① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行 ｡ ② 由于 SUPERIMPO SE 板被配置在控制箱的右侧，所以取出控制箱后进行更换 ｡ ③ 取出控制箱后，拆下 6 根 SL4030691SC ， SUPERIMPO SE 板就能拆卸下来 ｡ ④ 把拆下的 SUPERIMPO SE 板换成新的，然后按照与拆卸相反的顺序进行组装 ｡ 图 13 -4-8- 2 控制装…
维修调整要领书
13-24
13-4-8．
SUPERIMPOSE
板（
40048082
）
【功能】
SUPERIMPOSE 板是用 RS-232C 从 CPU 接口基板控制最大 2 画面的界内暂停显示的｡另外，触
摸屏信号的获取也是通过 RS-232C 进行的｡
【直插式开关类的设定】
滑动开关（SW2）务请采用如下设置。
图
13-4-8-1
滑动开关（
SW2
）
【LED 的意义】
电路板上有 4 个 LED 。显示的意义如下表所示。
部位编号
颜色
丝网显示
显示内容
LD1
緑
12V
12V
输入时亮灯
LD3
红
3.3V
电路板内电压（
3.3V
）正常时亮灯
LD4
红
CPU
CPU
正常动作时闪烁
LD2
緑
SYNC
DVI-D
映像信号输入时亮灯
【更换后的调整项目】
没有特别需要调整的项目｡
维修调整要领书
13-25
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 由于 SUPERIMPOSE 板被配置在控制箱的右侧，所以取出控制箱后进行更换｡
③ 取出控制箱后，拆下 6 根 SL4030691SC，SUPERIMPOSE 板就能拆卸下来｡
④ 把拆下的 SUPERIMPOSE 板换成新的，然后按照与拆卸相反的顺序进行组装｡

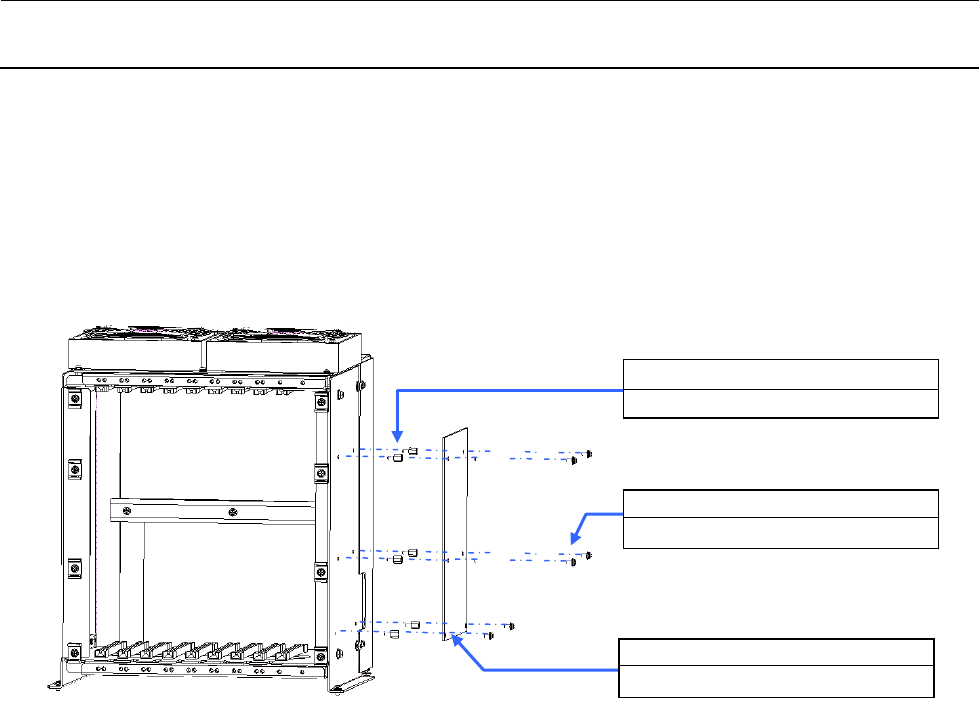

图
13-4-8-2
控制装置
HX00354000N ×6
间隔圈
40048082
SUPERIMPOSE BOARD
SL4030691SC ×6
带垫片内六角螺栓 M3×6
维修调整要领书
13-26
13-4-9-1 ATX
电源（
40048006
）
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
【功能】
在控制箱中，供给 DC+3.3V、DC+5V、DC+12V、
DC-12V｡
停电时，从连接的电池装置(40048007)中进行电池
后援｡
【直插式开关类的设定】
在 ATX 电源中没有直插式开关类｡
【LED 的意义】
在 ATX 电源中没有 LED｡
【更换后的调整项目】
没有特别需要调整的项目｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 拆下控制箱。
③ ATX 电源配置在基座框架之中央身前右前侧，故要拆下连接在 ATX 电源上的 AC 输入电缆、
RS232C 电缆等各个电缆。
④ 从正面拆下 2 个螺丝 SL4040891SC 后 ，与 ATX BRAKET（40063463）一起向上抬起，即可
朝身前拉出卸下。
40048006
ATX电源
40063463
ATX BRACKET
SL4040891SC ×2
带垫片内六角螺栓 M4×8

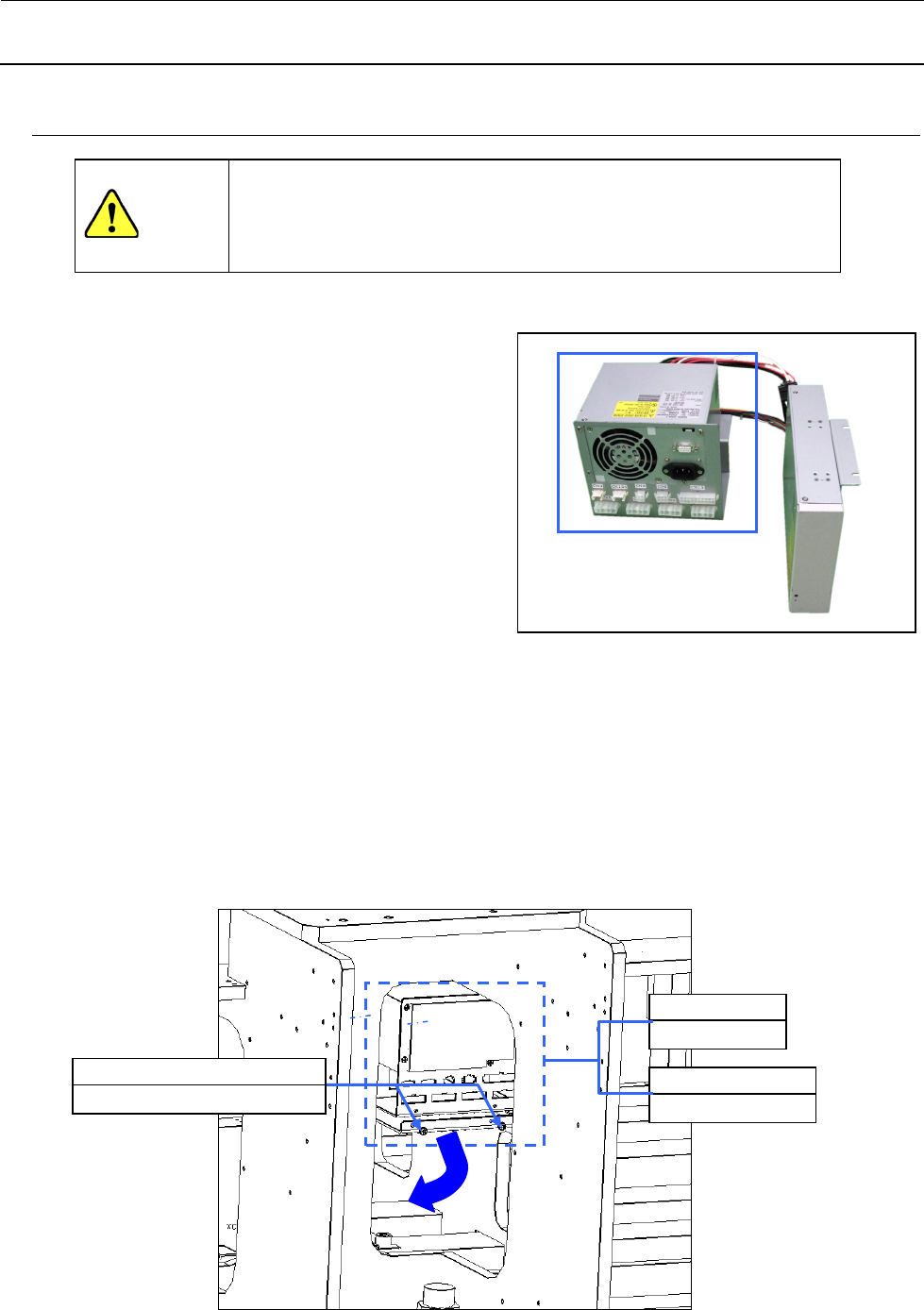

图 13-4-9-2 ATX 电源位置
图 13-4-9-1 ATX 电源
