维修调整要领书 13 - 27 ⑤ 从 ATX BRACKET (40063463) 中拆下 2 根 SL4030691SC 、 4 根 INCH SCREW (40048047) ｡ ⑥ 若从 ATX BRACKET (40063463) 中拆下插头类， ATX 电源就能拆卸下来 ｡ ⑦ 把拆卸下来的 ATX 电源换成新的，然后按照与拆卸相反的顺序进行安装 ｡ 图 13 -4-9-3 拆卸 AT X 电源 SL4030691SC × …
维修调整要领书
13-26
13-4-9-1 ATX
电源（
40048006
）
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
【功能】
在控制箱中，供给 DC+3.3V、DC+5V、DC+12V、
DC-12V｡
停电时，从连接的电池装置(40048007)中进行电池
后援｡
【直插式开关类的设定】
在 ATX 电源中没有直插式开关类｡
【LED 的意义】
在 ATX 电源中没有 LED｡
【更换后的调整项目】
没有特别需要调整的项目｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 拆下控制箱。
③ ATX 电源配置在基座框架之中央身前右前侧，故要拆下连接在 ATX 电源上的 AC 输入电缆、
RS232C 电缆等各个电缆。
④ 从正面拆下 2 个螺丝 SL4040891SC 后 ，与 ATX BRAKET（40063463）一起向上抬起，即可
朝身前拉出卸下。
40048006
ATX电源
40063463
ATX BRACKET
SL4040891SC ×2
带垫片内六角螺栓 M4×8
图 13-4-9-2 ATX 电源位置
图 13-4-9-1 ATX 电源
警告
维修调整要领书
13-27
⑤ 从 ATX BRACKET (40063463) 中拆下 2 根 SL4030691SC、4 根 INCH SCREW (40048047)
｡
⑥ 若从 ATX BRACKET (40063463) 中拆下插头类，ATX 电源就能拆卸下来｡
⑦ 把拆卸下来的 ATX 电源换成新的，然后按照与拆卸相反的顺序进行安装｡
图
13-4-9-3
拆卸
ATX
电源
SL4030691SC ×2
带垫片内六角螺栓 M3×6
40048006
ATX电源
40063463
ATX BRACKET
40048047 ×4
INCH SCREW
维修调整要领书
13-28

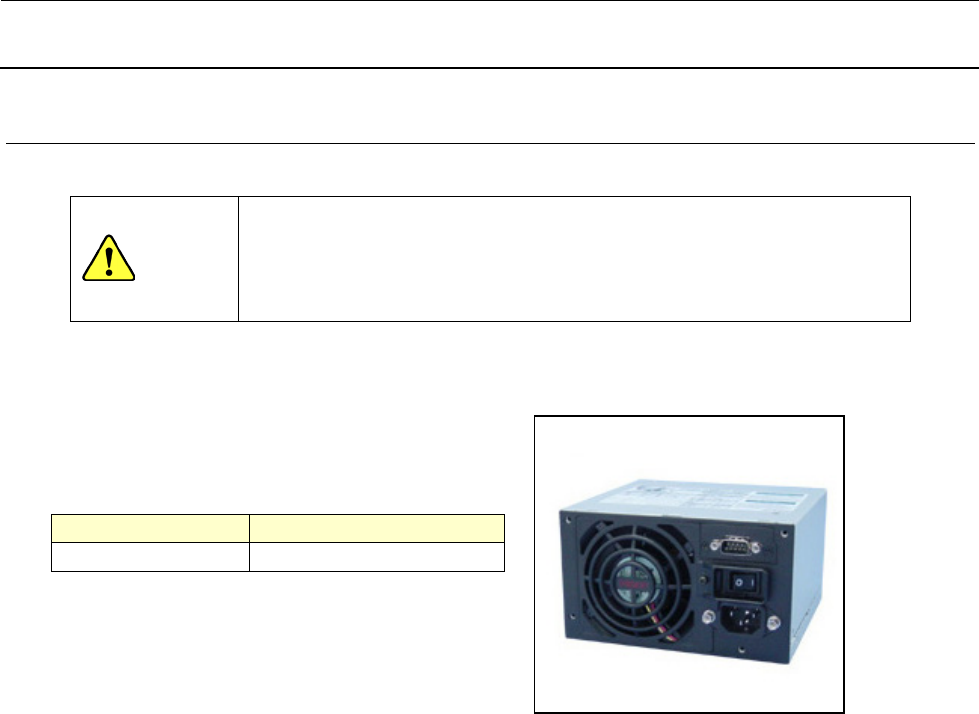

13-4-9-2．ATX 电源 （40146346）
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状
态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
【功能】
控制箱，DC+ 3.3V，DC +5V，
DC+12V，DC-12V，我们提供的 DC +5VSB。
在该时间的电力故障，并且从连接在电池单元（40146347）
的备用电池。
生产厂家 品名
Nipron eNSP3-450P-S2A-H1V
【直插式开关类的设定】
在 ATX 电源中没有直插式开关类。
【LED 的意义】
没有 LED 灯在 ATX 单元。
【更换后的调整项目】
没有特别需要调整的项目｡
【更换顺序】
更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
AC 输入电缆，如 RS232C 电缆、取出电缆。
2 从正面取出 SL4040891SC，您可以使用 ATX 支架（40180541）一起被除去。
比 ATX 支架，取出六 SL4030891SC。
如果从 ATX 支架上拆下连接器，可以去除 ATX 电源。
替换已用新除去 ATX 电源。按照与拆卸时相反的顺序进行安装｡
警告
