维修调整要领书
13-30
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 电池装置配置在基座框架中央身前左侧，ATX 电源（40048006）的下侧，只要拆下左侧的 1
个 SL6041092TN，松开右侧 1 个 SL6040892TN，即可与 BATTERY SUPPORT PLATE
（40092122）一起卸下。
另外，拆下与 ATX 电源相连接的电缆｡
③ 若从 BATTERY SUPPORT PLATE (40092122)中拆下 4 根 INCH SCREW (40048047)，就能
拆卸下来｡
④ 把电池装置池换成新的，按照与拆卸时相反的顺序进行安装｡

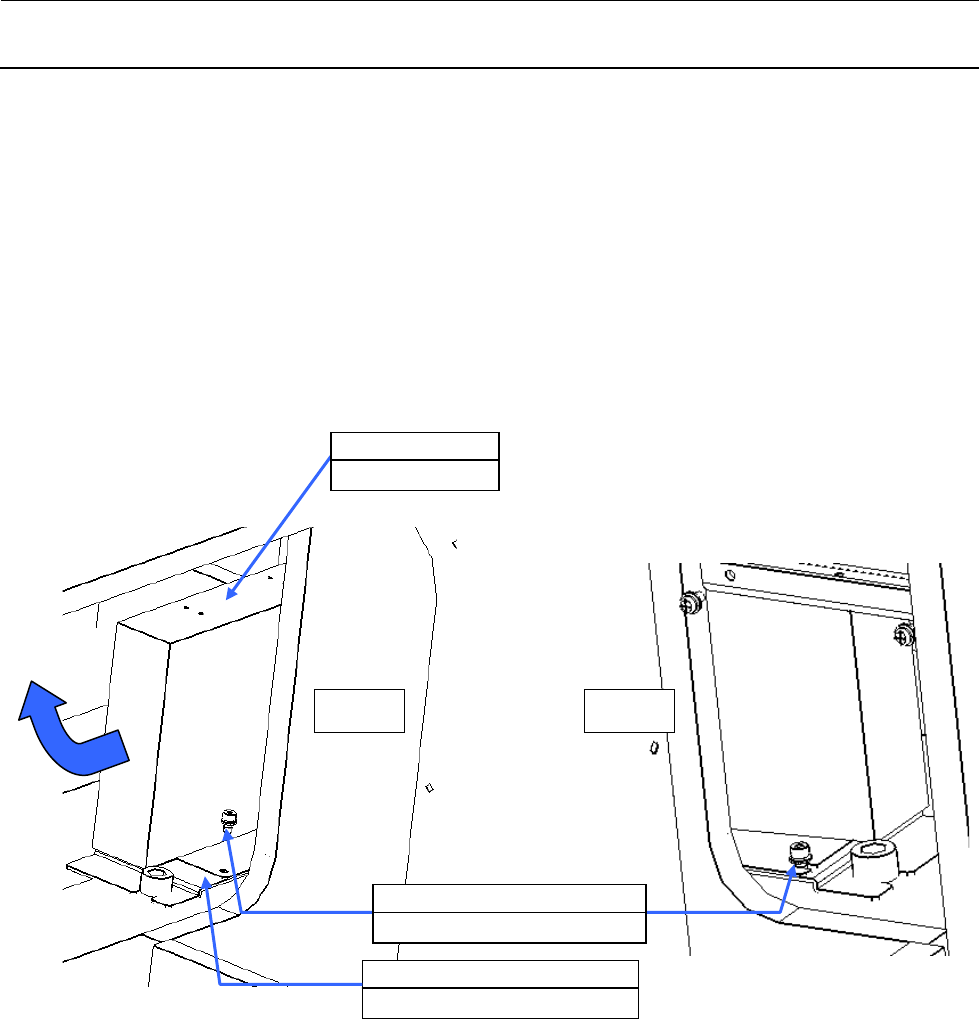

图
13-4-10-2
拆卸电池装置
左侧 右侧
40048007
电池装置
40092122
BATTERY SUPPORT PLATE
SL6040892TN ×2
带垫片内六角螺栓 M4×8
维修调整要领书
13-31
13-4-10-2．电池单元（40146347）
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状
态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
1) 请摘下手表、戒指、项链或其他金属物后再进行操作｡
2) 请使用带绝缘把手的工具｡
3) 请不要在电池上放置工具或金属零件｡

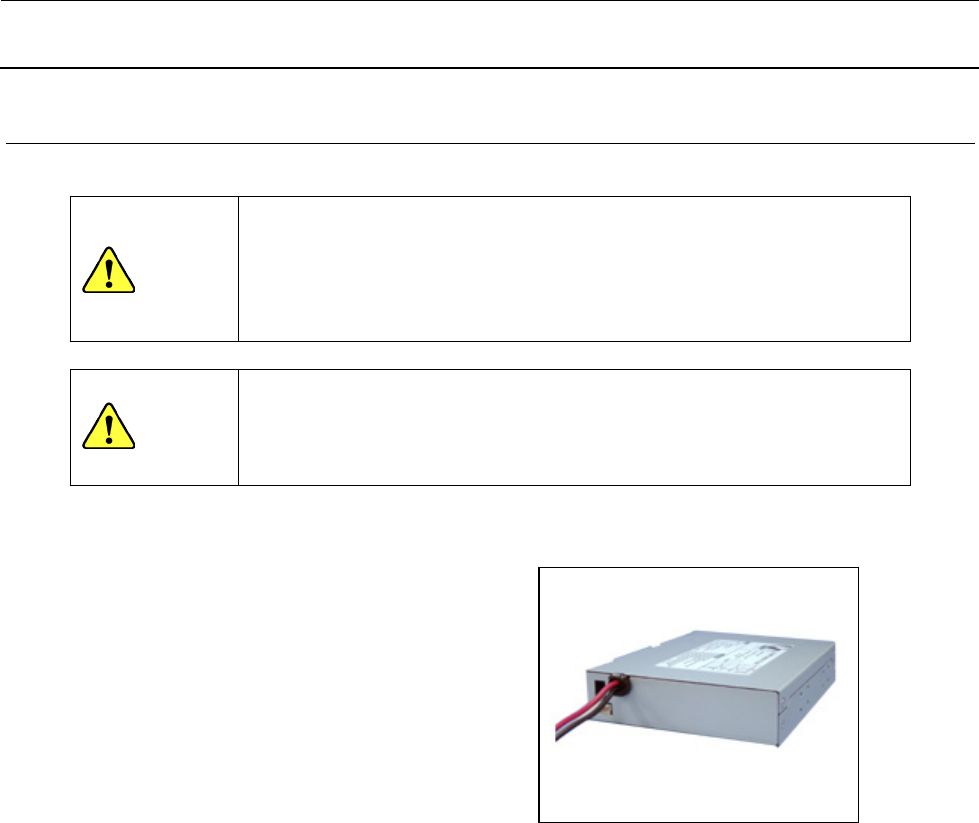

【功能】
停电时，通过连接的 ATX 电池(40046346)，
往控制箱中进行电池后援｡
【直插式开关类的设定】
在电池装置中没有直插式开关类。
【LED 的意义】
没有 LED 灯在电池单元。
【更换后的调整项目】
没有特别需要调整的项目｡
【更换时期】
电池更换请以三年为基准｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 电池装置配置在基座框架中央身前左侧，ATX 电源（40146346）的下侧，只要拆下左侧的 1 个
SL6041092TN，松开右侧 1 个 SL6040892TN，即可与 BATTERY SUPPORT PLATE（40092122）一起卸下。
另外，拆下与 ATX 电源相连接的电缆｡
③ 若 从 ATX_BATTERY BR 中拆下 4 根 INCH SCREW (40048047)，就能拆卸下来｡
④ 把 电池装置池换成新的，按照与拆卸时相反的顺序进行安装｡
警告
警告
维修调整要领书
13-32
13-4-11 8
端口串行
COM
板（
40099899
）
【功能】
8 端口串行 COM 板是与 CVS 的通信板。
利用 RS-232C 通信与 CVS 进行通信。
本电路板有 8ch 的 COM 端口。
【双列开关类的设定】
在 8 端口串行 COM 板中没有双列开关类｡
【LED 的意义】
在 8 端口串行 COM 板中没有 LED｡
【更换后的调整项目】
没有特别需要调整的项目｡
