维修调整要领书
13-51
13-8．
贴装头装置
13-8-1．
贴装头部基板的调整
13-8-1-1.
贴装头主基板组件的调整

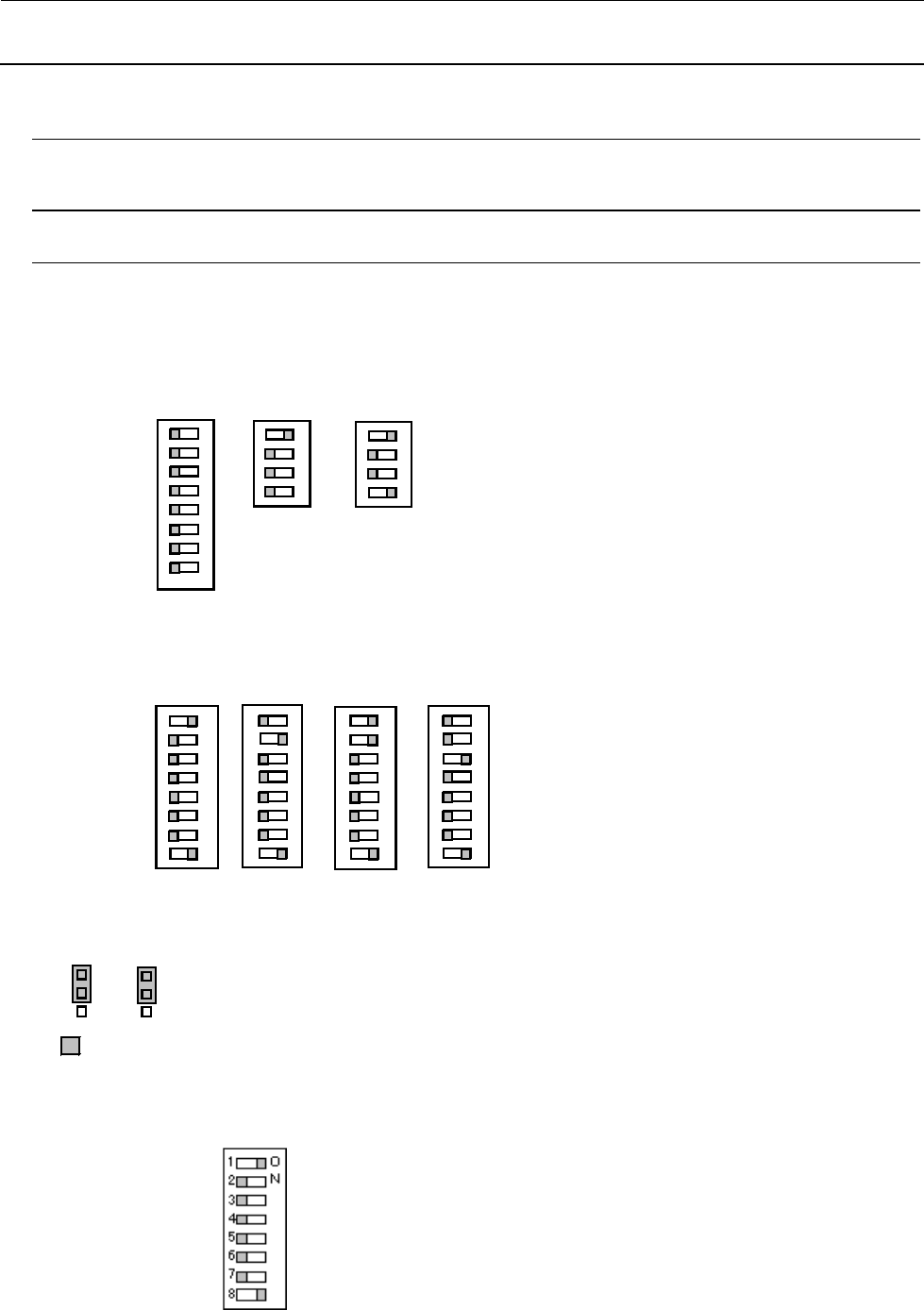

13-8-1-1-1．SW 类的设定
SW 类，基板组件预先被设定，请确认下列的内容。
另外，SW4 的设定贴装头位置不同设定也不同，请根据位置进行设定。
・ＳＷ１、SW２、SW５
・ＳＷ４
SW4的设置根据HEAD的位置而异。请确认在各个HEAD位置上的设置如下图所示。
・Ｗ４、Ｗ５
请确认W4、W5如下所示。
＊
部表示开关的设定位置及底座板的安装位置。
请确认SW1、SW2、SW5的设置如下图所示。
1
2
3
4
5
6
7
8
1
2
3
4
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
W4
1
2
3
W5
1
2
3
SW3 已设定好基板上指示的修订版的值，故一般情况下请勿变动。下述 SW3 的设定是一个例子。（具
体请参看附录）
※ Head 主电路板是在出厂时已调整好的电路板，故而不需要调整操作。
仅在发生故障时，请按照 QA 表 10-8 页“Head 真空电平及温度传感器输出电平”进行确认。
SW3
SW3
［4..1］：基板图形Rev
SW3
［8..5］：基板功能Rev
数
ON的bit。
左面是基
图形Rev. 1、功能Rev. 8时
的例子。
SW1 SW2 SW5
O
N
O
N
O
N
SW4 SW4 SW4 SW4
O
N
O
N
O
N
O
N
LF LR RF RR
维修调整要领书
13-52
13-8-1-1-2. LED 显示
下表说明装在 HEAD MAIN PCB ASM 中的 LED 的意义。
No.
亮灯条件
LD4(注) Ether(ch2) Speed 100Mbps:亮灯 10Mbps:熄灯
LD5(注) Ether(ch2) Full Dup/Col 双工：亮灯 发生信号冲突：闪烁
LD6(注) Ether(ch2) Link/Act 联接时：亮灯 数据发送接收：闪烁
LD7
Ether(ch1) Speed 100Mbps:亮灯 10Mbps:熄灯
LD8
Ether(ch1) Full Dup/Col 双工：亮灯 发生信号冲突：闪烁
LD9
Ether(ch1) Link/Act 联接时：亮灯 数据发送接收：闪烁
LD25
未使用：（LZ1 轴原点传感器 ON 则亮灯）
LD26
未使用：（LZ2 轴原点传感器 ON 则亮灯）
LD27
未使用：（LZ3 轴原点传感器 ON 则亮灯）
LD28
未使用：（LZ4 轴原点传感器 ON 则亮灯）
LD29
未使用：（LZ5 轴原点传感器 ON 则亮灯）
LD30
未使用：（LZ6 轴原点传感器 ON 则亮灯）
LD11
坏板标记传感器启动时亮灯
LD15
DC24V 电源 ON 则亮灯
LD13
DC12V 电源 ON 则亮灯
LD16
DC5V 电源 ON 则亮灯
LD14
DC3.3V 电源 ON 则亮灯
注.LD4、LD5、LD6 仅对 LF、RF 贴装头起作用，对 LR、RR 贴装头始终熄灯。
维修调整要领书
13-53
13-9．
护罩关系
13-9-1．
操作装置的构成
操作装置由以下 4 种电路基板构成。
① 40047520 操作电路基板前面组件 (OPERATION PCB FRONT ASM)
② 40047542 操作电路基板背面组件 (OPERATION PCB REAR ASM)
(FX-3RA = M/C Rev.G 此后)
①40179738 操作面板前部组件 (OPERATION PCB FRONT ASM)
②40179739 操作基板和后组件 (OPERATION PCB REAR ASM)
EN 机时
① 40047543 操作电路基板前面组件 (EN) (OPERATION PCB FRONT ASM (EN))
② 40047544 操作电路基板背面组件 (EN) (OPERATION PCB REAR ASM (EN))
(FX-3RA = M/C Rev.G 以降)
①40179740 操作面板前部组件(EN) (OPERATION PCB FRONT ASM (EN))
②40179741 操作基板和后组件(EN) (OPERATION PCB REAR ASM (EN))
13-9-2．
操作电路基板的跨接设定
操作电路基板前面组件以及操作电路基板背面组件的跨接设定的确认按照图 13-9-2-1 进行，操作电路
基板前面组件（EN）以及操作电路基板背面组件（EN）的跨接设定的确认按照图 13-9-2-2 进行。
① 操作电路基板跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Short
3-4
Open
5-6
Short
5-6
Open
5-6
Open
7-8
Short
7-8
Open
7-8
Open
确认W1、W2、W3。
