维修调整要领书
13-66
13-11-2．
FEEDER
基板（
40047560
）
【功能】
左右站点分别用 1 块，一共配置有 2 块。
① ATC 开闭（WRITE）及其确认传感器
② 送料器浮起传感器，送料器检测传感器
③ 台架上升传感器的检测
④ 校准块 LED 的亮灯，真空的启动
⑤ 真空校准传感器
⑥ 送料器推顶销的驱动。

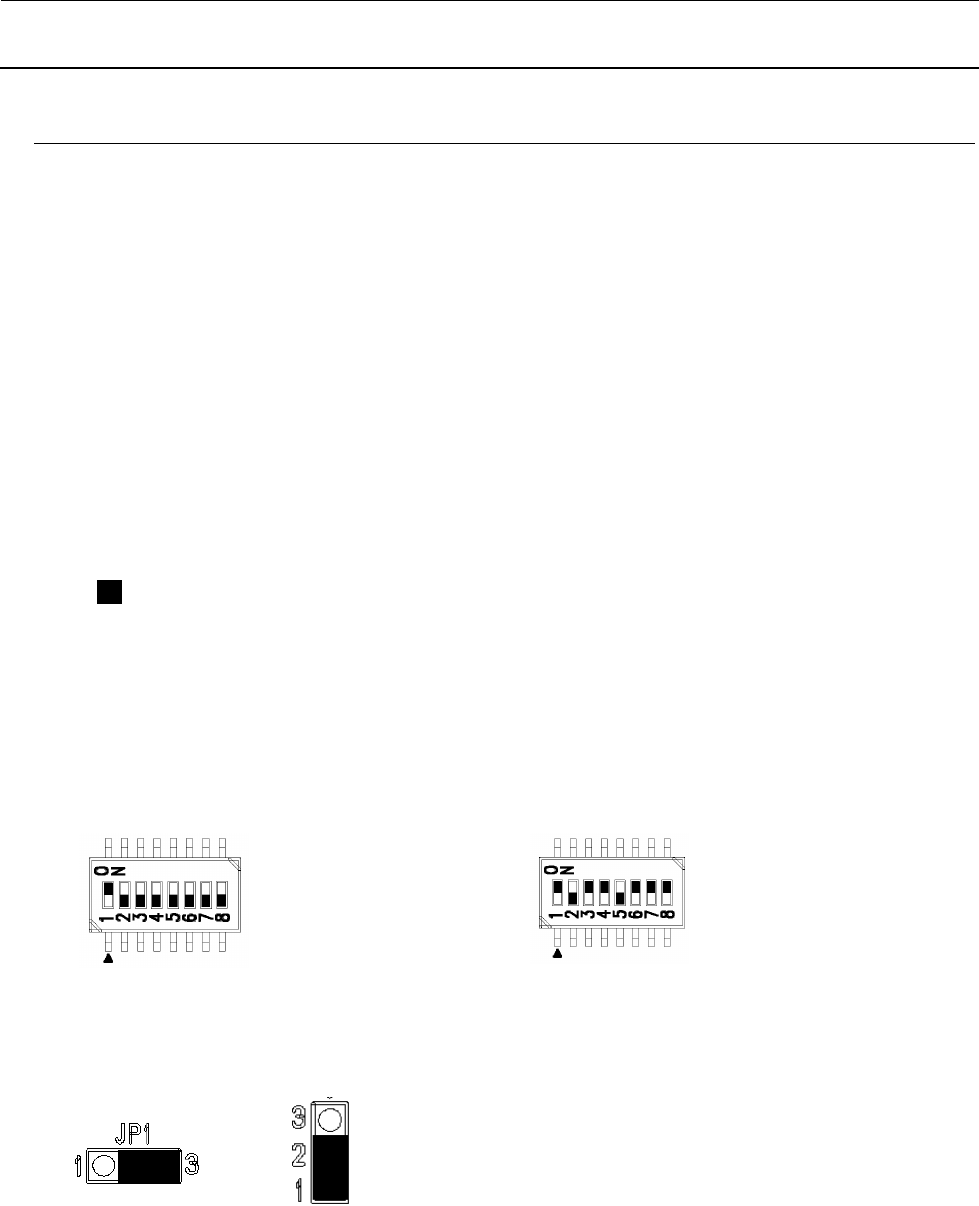

【跨接开关类的设定】
SW1、跨接插脚（W1～W11）在交货时已经设置好，一般情况下请勿变动。
安装电路板组件时请进行确认操作。
SW2 已设定好基板上指示的修订版的值，故一般情况下请勿变动。下述 SW2 的设定是一个例子。
（具体请参看附录）
DSW1 DSW2
No. 1 : ON
No. 2～8 : OFF
【更换后的调整项目】
请按照以下的程序，进行 FLASH 存储器的版本升级。
① 「选购品」 →「变更用户等级」，选择「维修人员」。
② 「维修」 → 请选择「MS 参数设定」。
③ 「版本升级」 → 请选择「Feeder」。
④ 单击「执行」，版本升级开始。
跨接JP1 跨接JP2～11
SW2
［4..1］：基板图形 Rev
SW2
［8..5］：基板功能 Rev
数
OFF 的 bit。
上面是基
图形 Rev. 2、功能 Rev. 1 时的例子。
部表示开关的设置位置及插座的安装位置。
维修调整要领书
13-67
13-11-3．
ETHER-SLAVE
电路板（
40047557
）
【功能】
安装在装置内的各电路板组件内，与控制装置内的“ETHER-MAIN 电路板”之间进行装置内通信
（Ethernet 通信）。
① 被安装在 XY-RELAY 电路板组件、BASE-CARRY 电路板组件、FEEDER 电路板组件（左右
2 块均是）内。
② 安装在装置内各电路板组件中的“ETHER-SLAVE 电路板”，由各电路板组件逐一通过指拨开关
设置不同的物理地址。
【跨接开关类的设定】

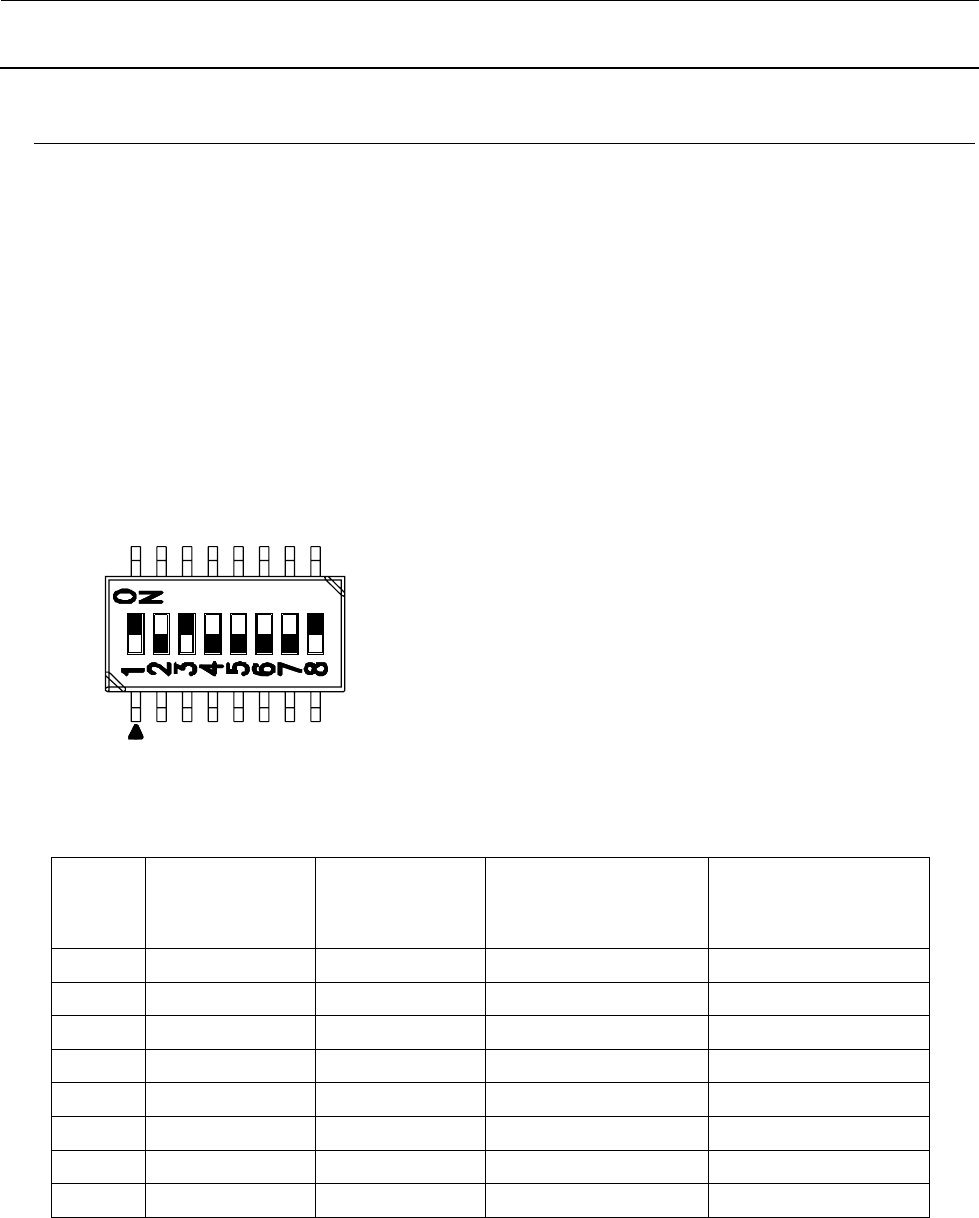

请根据安装的电路板组件按下表所示设置指拨开关 3。
■部表示开关的设置位置及插座的安装位置。
开关
编号
XY-RELAY
电路板组件
BASECARRY
电路板组件
FEEDER 电路板组件
（L 工位）
FEEDER 电路板组
件
（R 工位）
SW3-1 ON OFF ON OFF
SW3-2 OFF ON ON OFF
SW3-3 ON ON ON OFF
SW3-4 OFF OFF OFF ON
SW3-5 OFF OFF OFF OFF
SW3-6 OFF OFF OFF OFF
SW3-7 OFF OFF OFF OFF
SW3-8 ON ON ON ON
【更换后的调整项目】
无特别项目
维修调整要领书
13-68
13-12．
真空泵电磁开关（热保护器）的度盘调整
【功能】
通过位于噪声过滤器组件内的电磁开关（热保护器）进行温度、电流的监视，防止真空泵流入过电
流。
【设置】
稳定电流的度盘调整值：4.4A

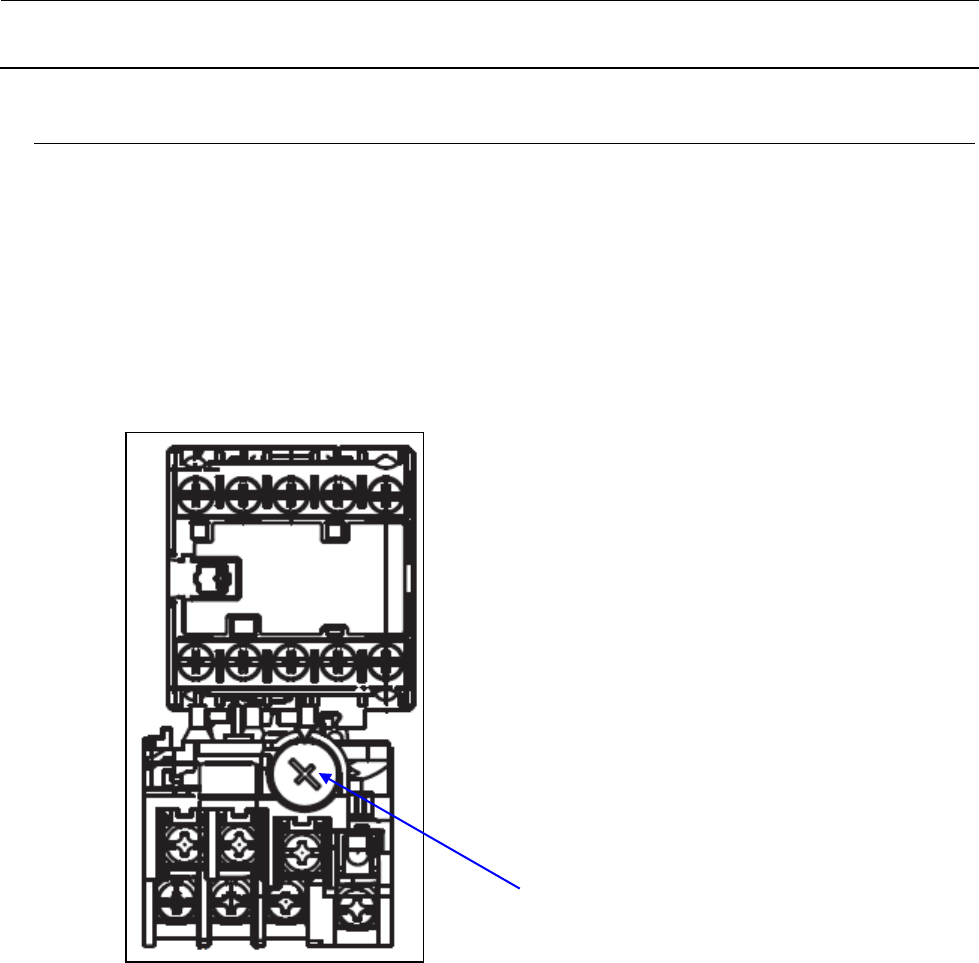

图
13-12-1
电磁开关（热保护器）稳定电流调整用的度盘
稳定电流调整用的度盘
