维修调整要领书 14 -1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 14 送料器部位标尺 14 -1 ． FPI 的拆卸 如下图所示， FPI 支架组被用 M16 × 12 的带垫片内六角螺钉固定在被固定在底座架上的 FPI 支架 L/R 上。 取下 4 个螺钉，拆下 FPI 支架组件。 图 1 4-1 -1 FPI 的拆卸 危险
维修调整要领书
13-68
13-12．
真空泵电磁开关（热保护器）的度盘调整
【功能】
通过位于噪声过滤器组件内的电磁开关（热保护器）进行温度、电流的监视，防止真空泵流入过电
流。
【设置】
稳定电流的度盘调整值：4.4A
图
13-12-1
电磁开关（热保护器）稳定电流调整用的度盘
稳定电流调整用的度盘
维修调整要领书
14-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
14
送料器部位标尺
14-1．

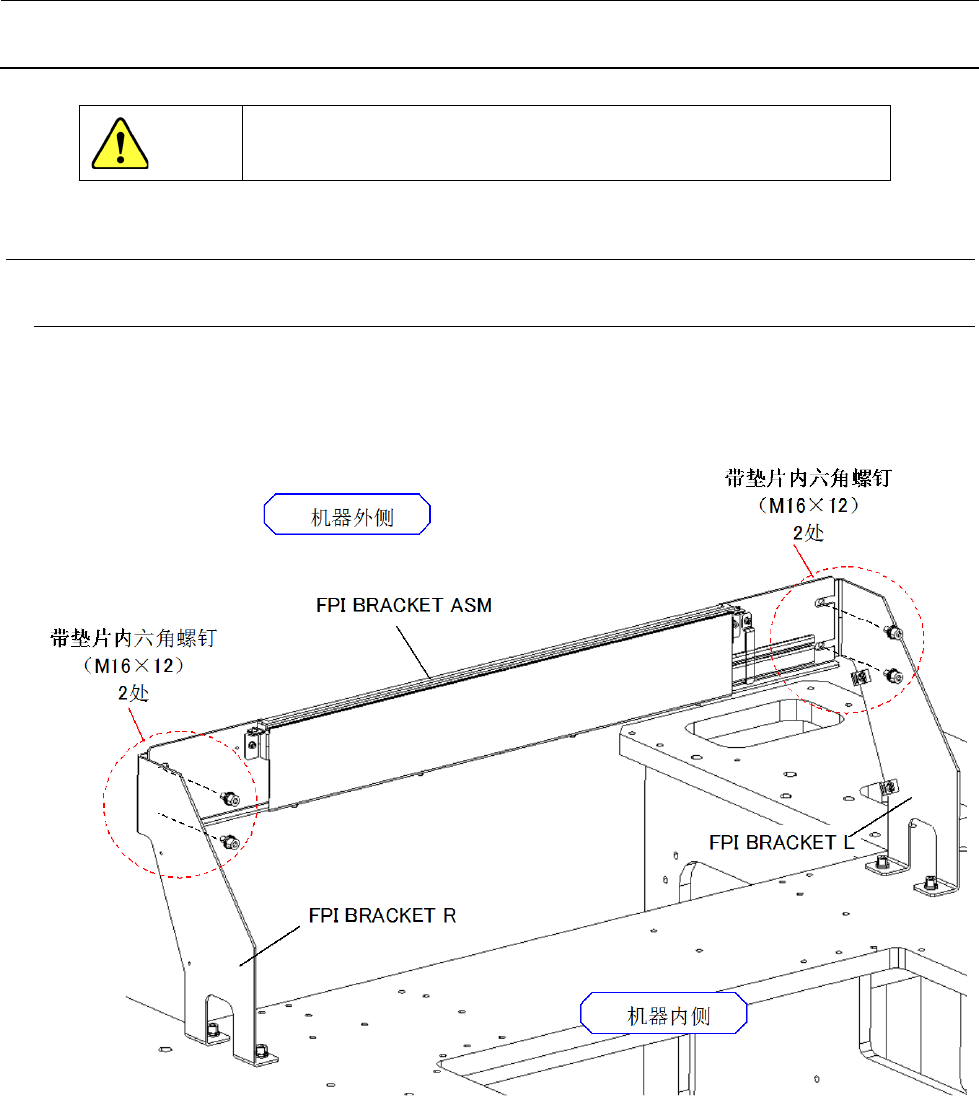

FPI 的拆卸
如下图所示，FPI 支架组被用 M16×12 的带垫片内六角螺钉固定在被固定在底座架上的 FPI 支架 L/R
上。
取下 4 个螺钉，拆下 FPI 支架组件。
图 14-1-1 FPI 的拆卸
危险
维修调整要领书
14-2

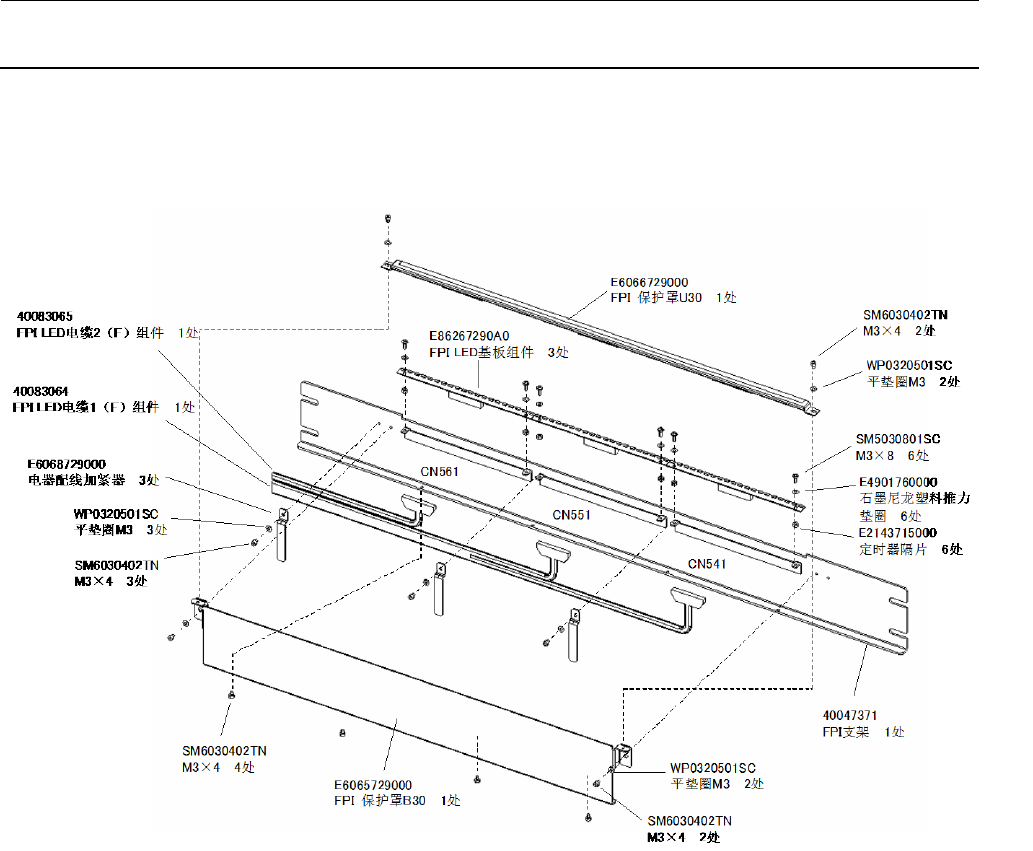

FPI 内部零件构成（前）
下图是在 RF 上的构成图，在 LF 构成图上 FPI 电缆的引出方向是相反的。
图 14-1-2 FPI 内部构成（前）
