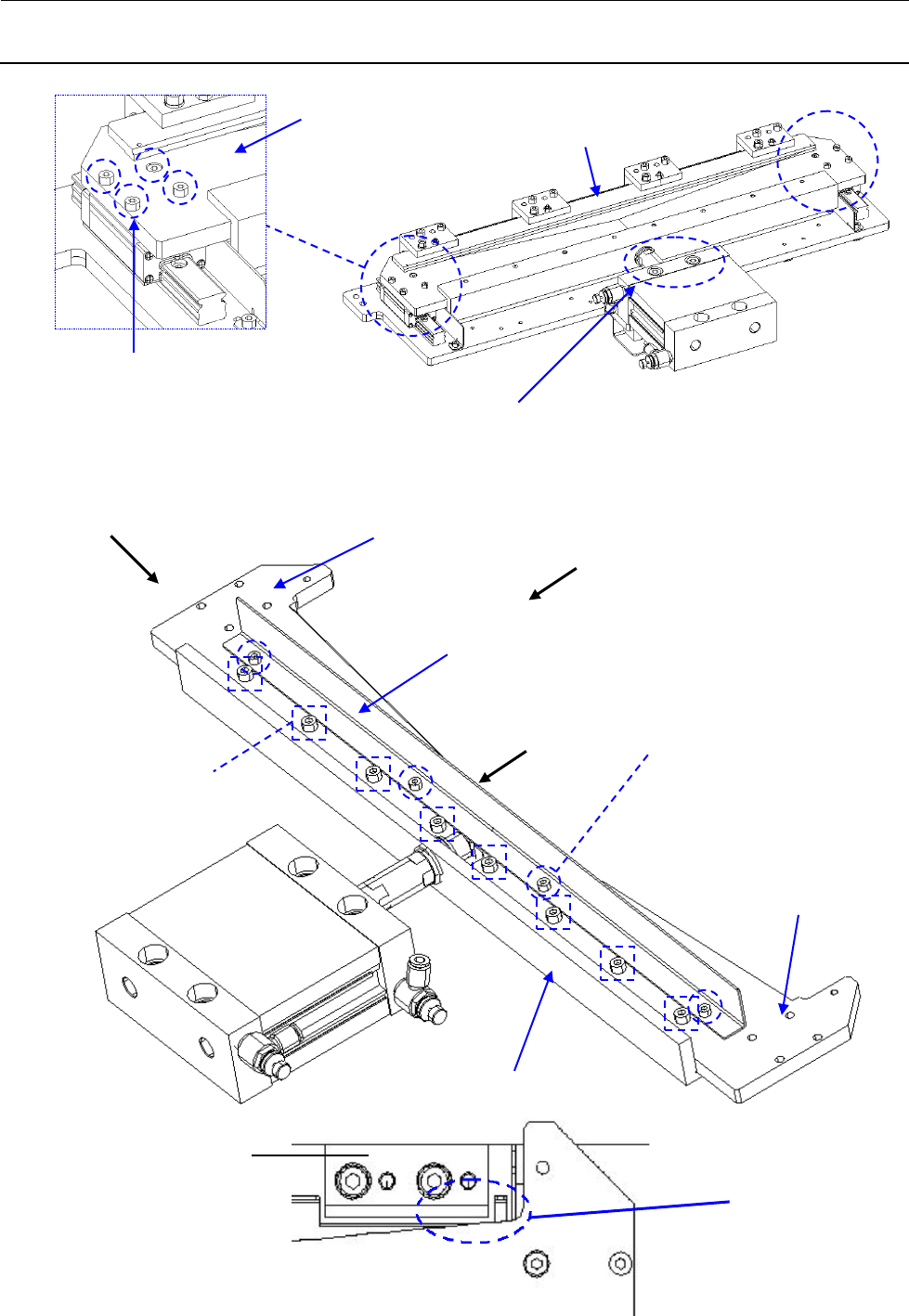

图 15-3-3 活动刀刃的更换
维修调整要领书
15-12
15-4．
切带机固定刀刃（上刀片）的更换
※ 更换固定刀刃时，请将切带机机身从 FX-3R 主机上卸下，在此状态下进行。
※ 更换切带机刀刃时，请用防割手套等对手进行保护。
1） 请卸下切带机护罩及气缸护罩（参照 15-3）。
2） 请将活动刀刃置于关闭状态，拆下用于调整压力的沉头螺栓及固定刀刃安装螺丝。（请注意不要
丢失弹簧和轴衬）
3） 请卸下上刀片支架，进行固定刀刃的更换。
4） 安装时，请按相反的工序进行。
5） 请进行固定刀刃的推压调整（参照 QA 表 M11_TAPE_CUTTER 的 P.1）。
6） 更换固定刀刃后，请加注润滑脂（壳牌爱万利润滑脂）。关于润滑脂的涂敷部位及涂敷方法，请
参看 15-5.加注润滑脂。
7） 更换固定刀刃后，请组装好切带机护罩。护罩要装配得从切带机底座端面向身前方向突出 1mm。
8） 装配好护罩后，请把导向板（聚四氟乙烯片）与活动刀刃的空隙从新调整到 0.1～0.15mm。

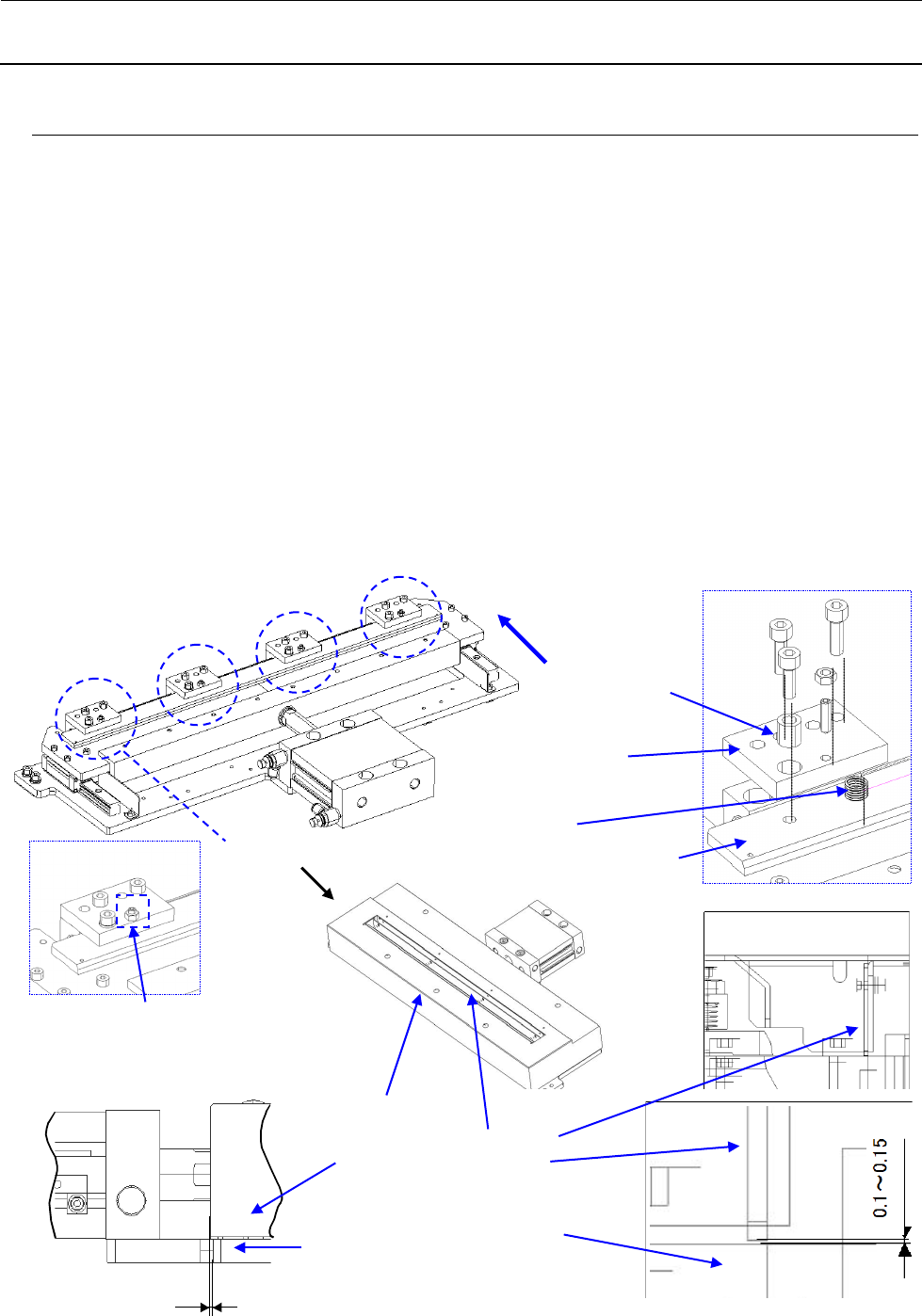

图 15-4-1 固定刀刃的更换
关闭活动刀刃
40084684
上刀片支架
40084683
导向板
下刀片
1
向视A
A
40084682
切带机护罩
切带机底座
E6109700000
上刀片轴衬
E6110700000
上刀片弹簧SP-A
SM8041402TP：止动螺丝 M4×0.7 L=14
NM6040001SC：六角螺母 M4×0.7
40084686
上刀片
维修调整要领书
15-13
15-5．
加注润滑脂
润滑脂请全部使用壳牌爱万利润滑脂。
1） 请在上刀片背侧抛光面两端 10mm 的位置上（参照下图）涂敷润滑脂。
2） 装配好上刀片后，请在下刀片 L、R 两端 10mm 的位置上（参照下图）涂敷润滑脂，在 A、B 孔
内注塞润滑脂。
3） 请将刀刃开闭几次，把附着在滑动部以外的润滑脂擦拭掉。

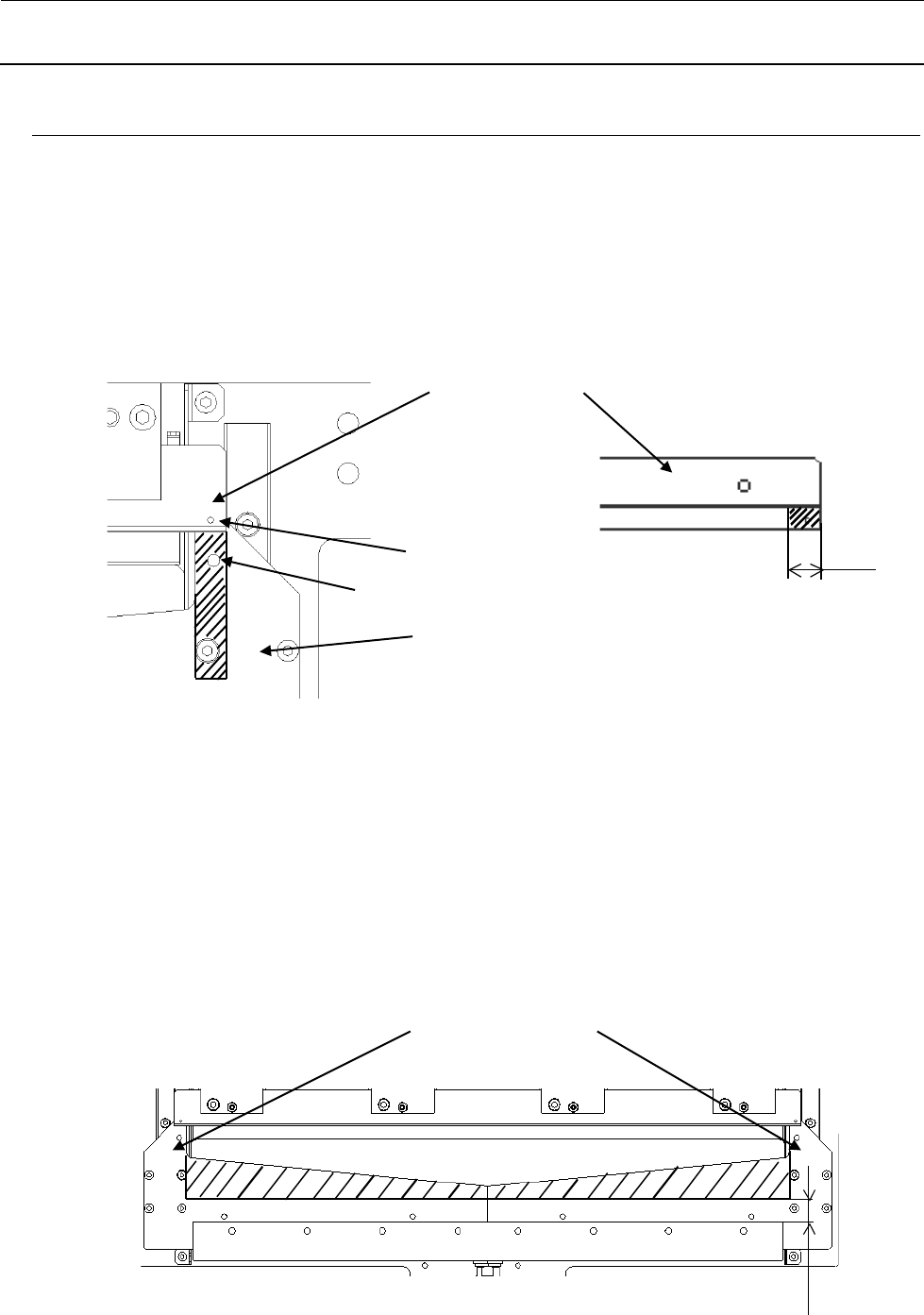

图 15-5-1 润滑脂加注部位 之 1
4） 请进行固定刀刃的推压调整。（参照 QA 表 M11_TAPE_CUTTER 的 P.1）
5） 请在下刀片中央的影线部位（参照下图）涂敷润滑脂。涂敷后请用回丝擦拭，留下薄薄的一层油
膜即可。
※ 进行几次刀刃的开闭，整个刀刃面看得到油膜条纹时说明涂敷量过多，看不到油膜条纹时
说明涂敷量过少
6） 请将附着在滑动部以外的润滑脂擦掉。
图 15-5-2 润滑脂加注部位 之 2
10
40084686
上刀片
背侧
A
B
40084687
40084688
下刀片L、R
40084687
40084688
ボトムブレード L、R
25
40084687
40084688
下刀片L、R
