维修调整要领书 16 - 11 ⑥ 于是显示 L1 Head 的摄像机的图像。 从 [ 菜单 ] 中打开 Options -> Cal ibrate wi th current image… 。 （图像看不清楚时，请通过 [Options] - [C urrent C amera] - [Settings] 改变照明的亮度。） ⑦ 根据画面指示，以鼠标左键点击图形的正中央。
维修调整要领书
16-10

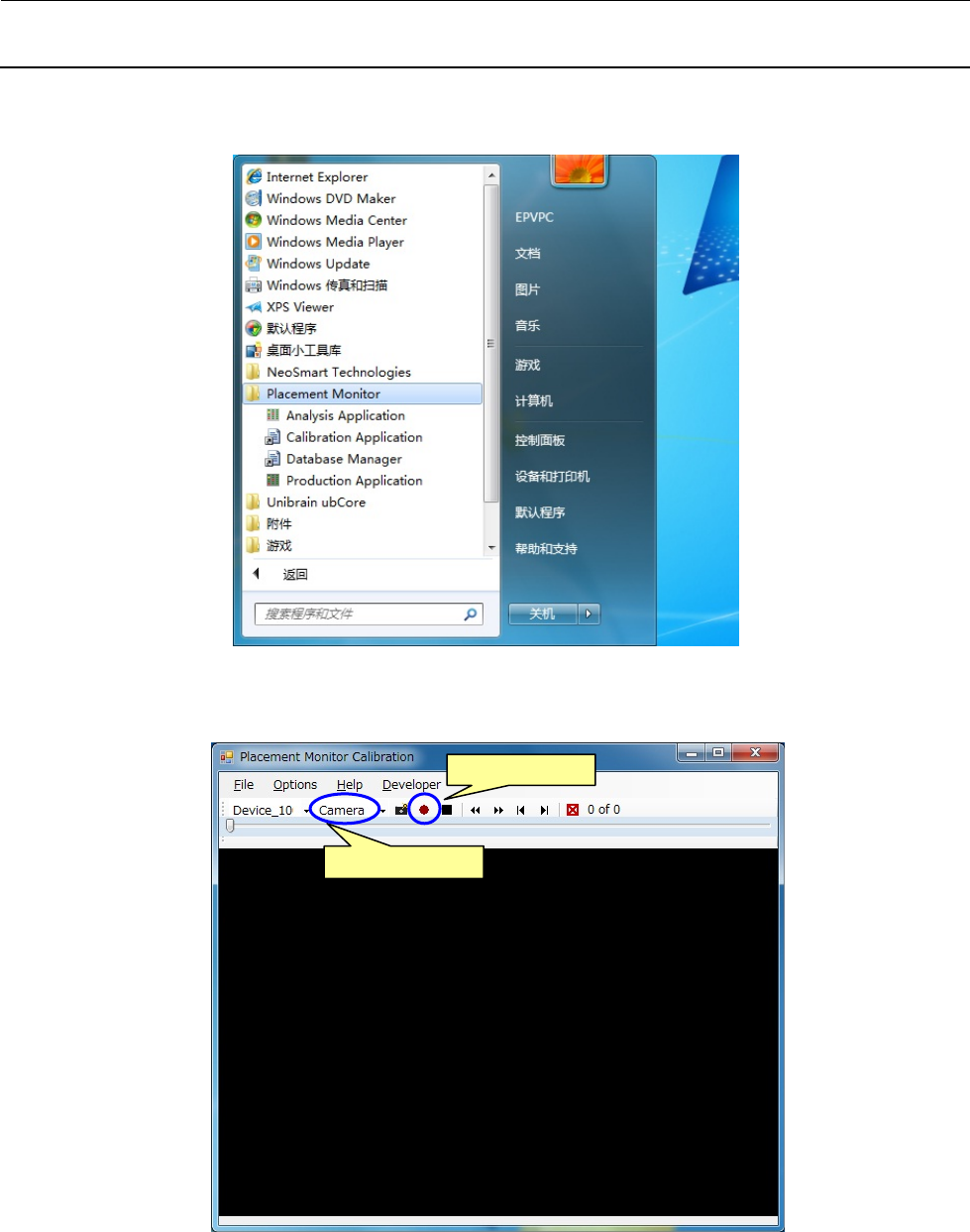

④ 打开用于吸取/贴片监视器的 PC 的[程序]－[Placement Monitor]－[Calibration Application]。
⑤ 通过“摄像机选择按钮”选择“Camera1”，点击“Record images”按钮。
摄像机选择按钮
“Record”按钮
维修调整要领书
16-11
⑥ 于是显示 L1 Head 的摄像机的图像。
从[菜单]中打开 Options->Calibrate with current image… 。
（图像看不清楚时，请通过[Options] - [Current Camera] - [Settings]改变照明的亮度。）
⑦ 根据画面指示，以鼠标左键点击图形的正中央。
维修调整要领书
16-12
“左键点击”
⑧ 接着，打开用于吸取/ 贴片监视器的 PC 的 [ 程序] － [Placement Monitor] － [Production
Application]。
※ 会显示以下信息，可忽略而点击[OK]。
⑨ 打开[Tools]－[Configuration Settings]。
