维修调整要领书 17 -4 17 -3 ． 电 源的更 换 1 ） 请将电源装置底座从 ETF 工件底座中拆下。 2 ） 请取下电缆夹的螺丝。 3 ） 请将电源从电源装置底座上拆下。 4 ） 请按下图所示利用电源装置底座侧面的开口部从电源中取下端子后进行更换。 5 ） 安装时请按相反的操作顺序进行。 ETF 工件底座 电源装置底座 电缆夹 40090046 电源 端子连接 +S - S 24V - 24V+ N G L
维修调整要领书
17-3
6） 将不停机准备工序用电缆托架组件安装到机器上的时候，请按照与卸下时相反的操作顺序进行。
固定座
中继电缆 连接器连接部

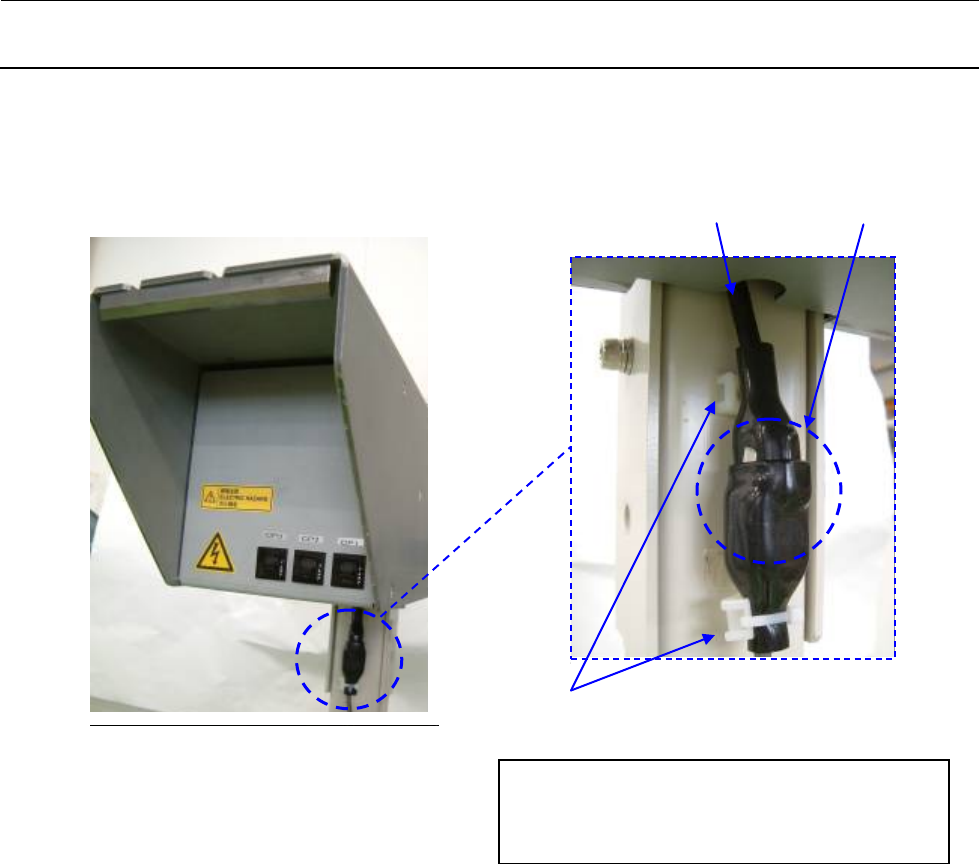

安装时，用 束 线箍EA9500B0100 固定连接器的
下侧。
请使用符合台高的固定座。
维修调整要领书
17-4
17-3．
电源的更换

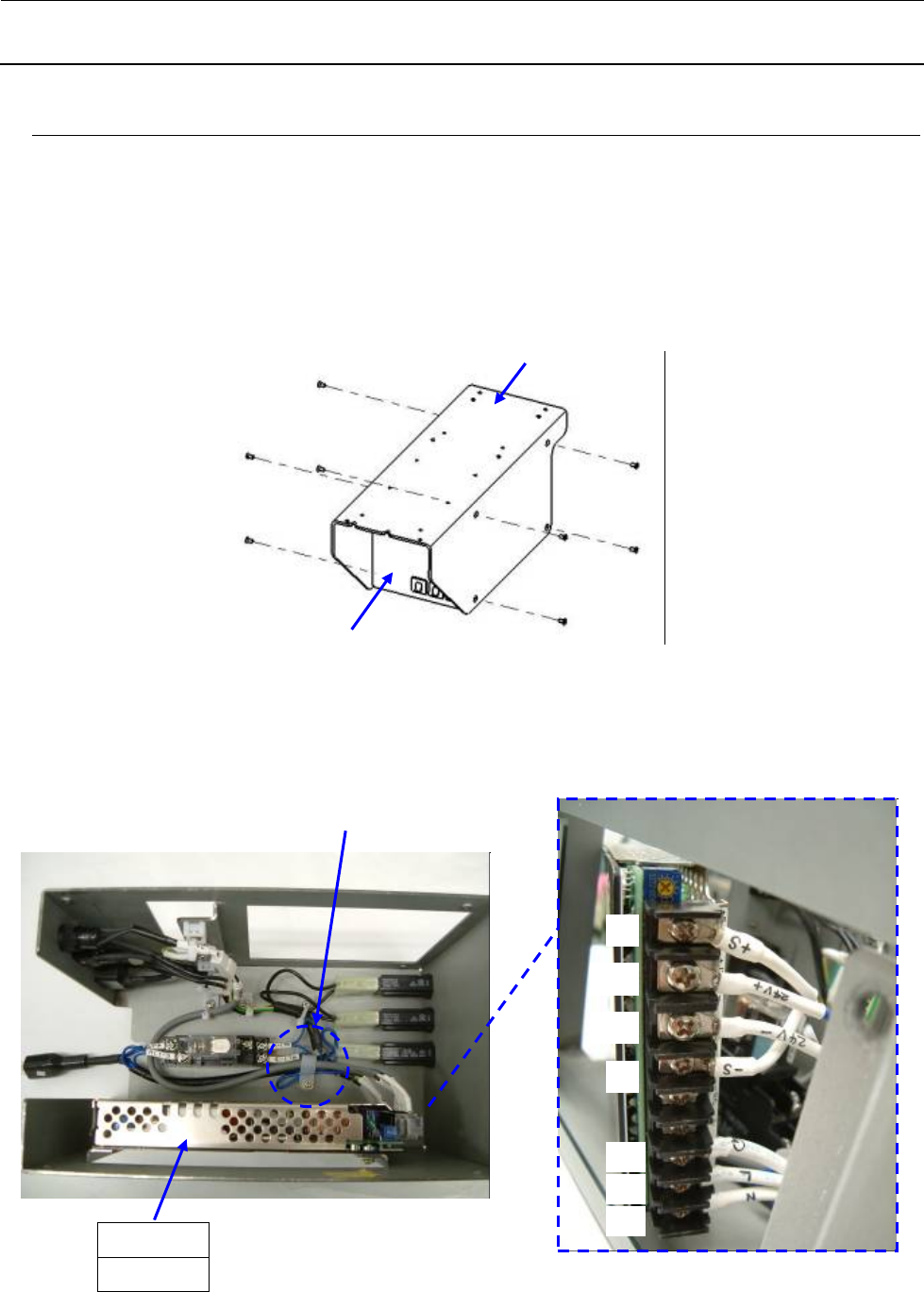

1） 请将电源装置底座从 ETF 工件底座中拆下。
2） 请取下电缆夹的螺丝。
3） 请将电源从电源装置底座上拆下。
4） 请按下图所示利用电源装置底座侧面的开口部从电源中取下端子后进行更换。
5） 安装时请按相反的操作顺序进行。
ETF工件底座
电源装置底座
电缆夹
40090046
电源
端子连接
+S
-
S
24V
-
24V+
N
G
L
维修调整要领书
17-5
17-4．
继电器的更换

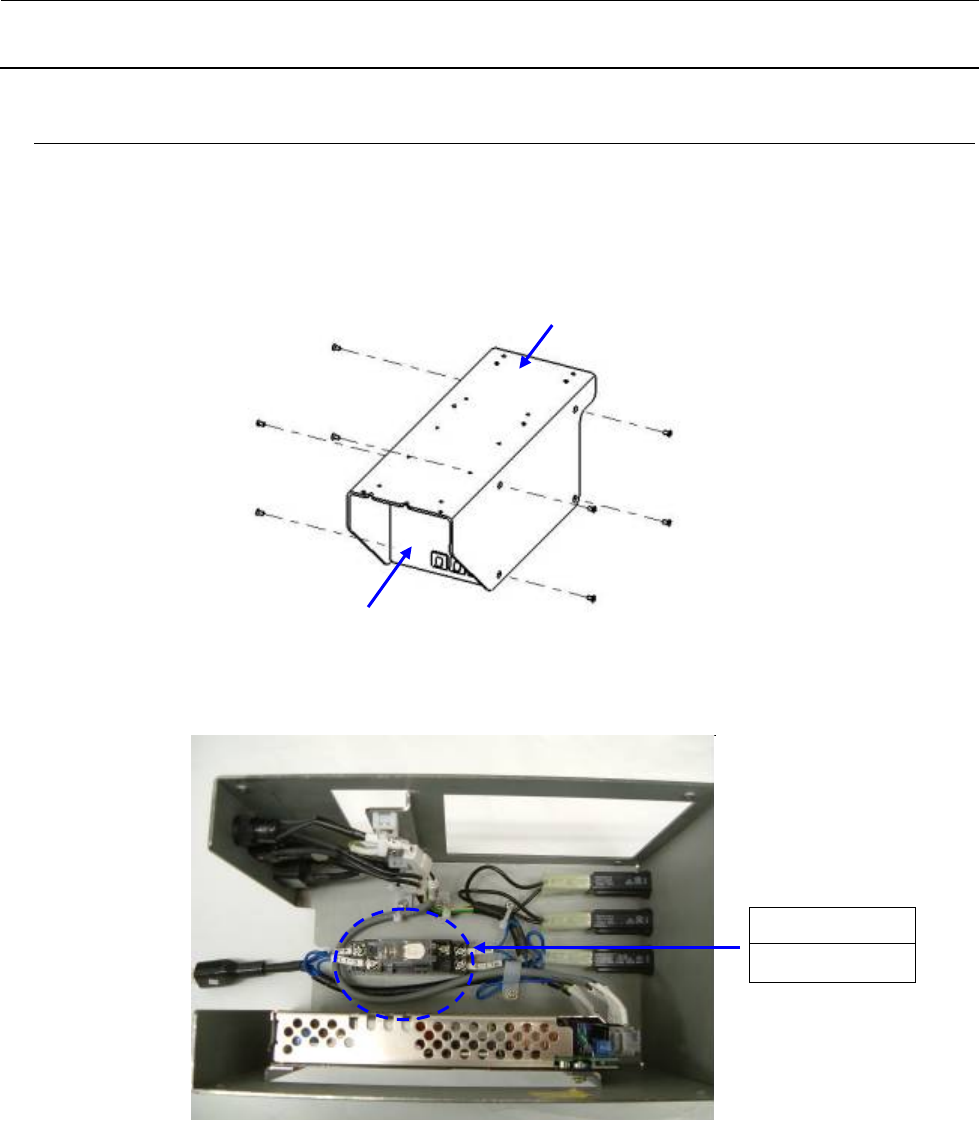

1） 请将电源装置底座从 ETF 工件底座中拆下。
2） 请卸下组装在继电器安装台上的继电器进行更换。
3） 安装时请按相反的操作顺序进行。
ETF工件底座
电源装置底座
HB001250000
继电器
