FX-3RA
维修调整要领书
1-2
1-1-1．
X 轴电磁标尺粘贴位置
1） 用 X_MSC 安装夹具一边指导，一边粘贴电磁标尺。
开始装贴的位置以划线标示，LF·RF 从前面看在左侧有条划线，LR·RR 从后面看在左侧有条划
线。请将电磁标尺一侧的 Z 相记号位置与划线位置对准进行装贴。
规格值：电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）±0.1mm

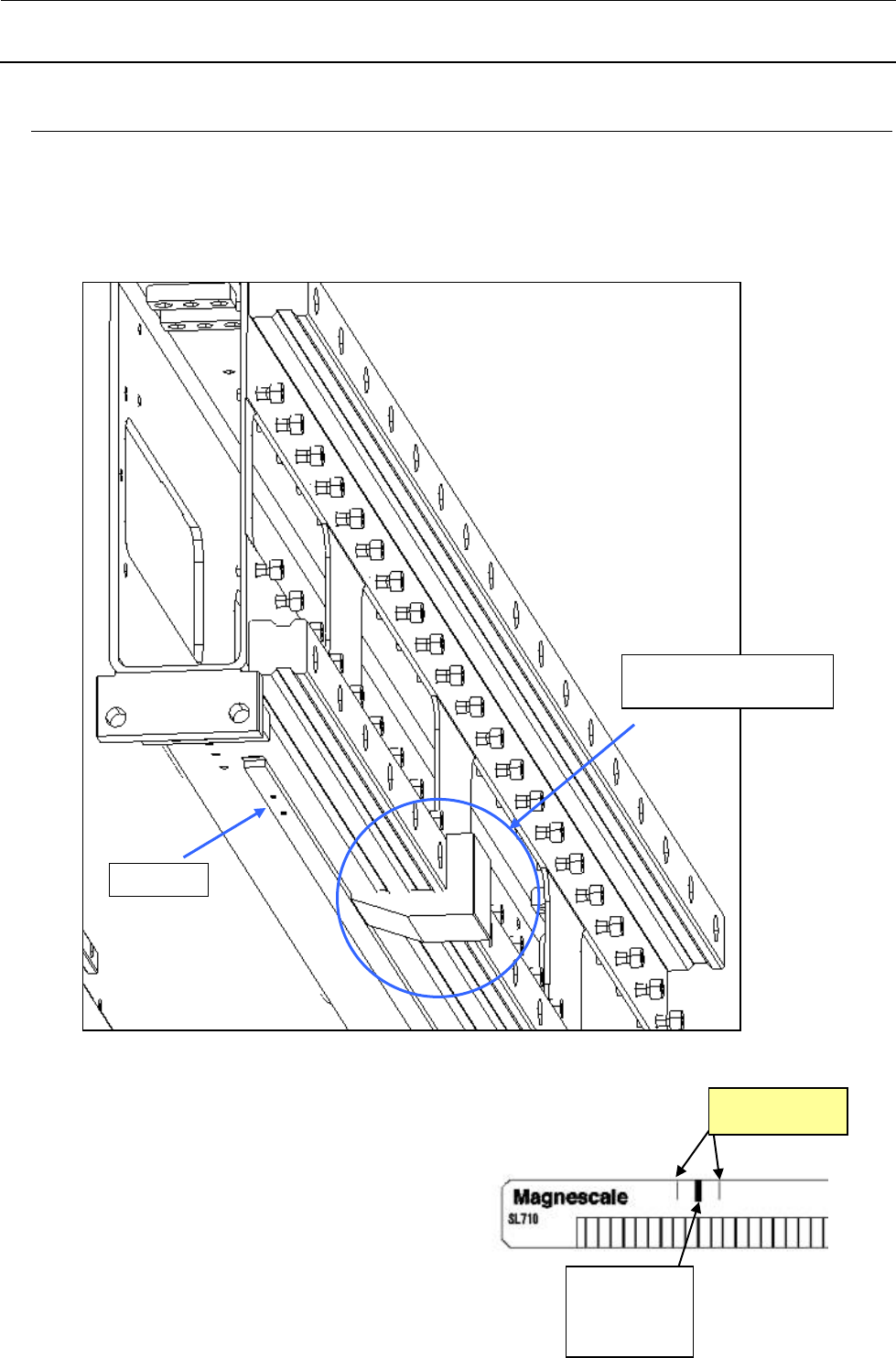

图 1-1-1-1 X_MSC 安装治具的装配示例
40069368
X_MSC安装夹具
电磁标尺
原点记号
原点位置
注）无标示
Ｚ相位置（L 规格时）
L规格用的磁尺是标示Ｚ相附近的记号（ 2条 ），
故要使中心附近对准划线。
FX-3RA
维修调整要领书
1-3
1-1-2．
Y 轴电磁标尺粘贴位置
1） 贴装磁尺时，中心侧沿 Y 框架 C 的上面对齐，旁侧沿 Y 框架 S 的轨道侧面对齐。
规格值：电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）±0.1mm

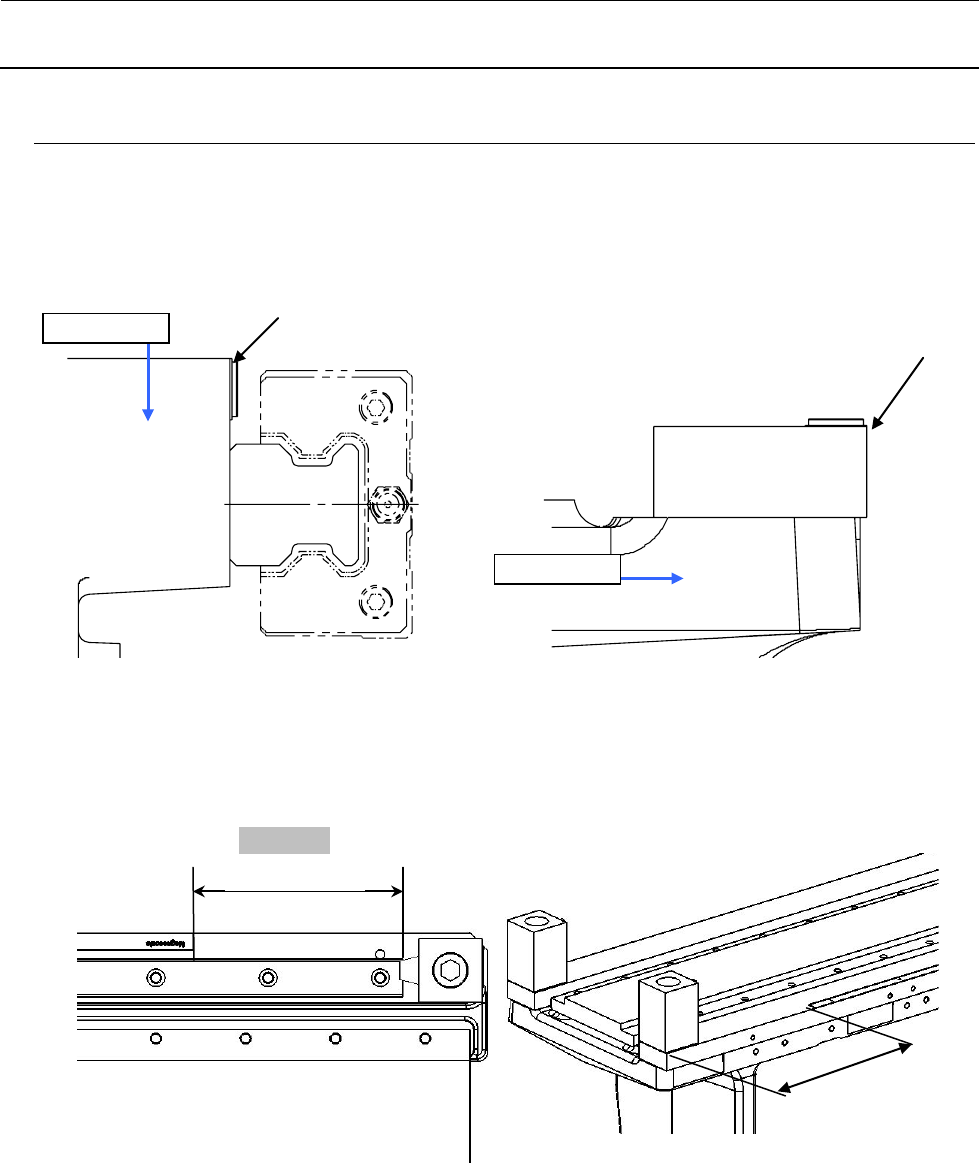

图 1-1-2-1 Y 轴电磁标尺粘贴位置（上图左：Y 框架 C；上图右：Y 框架 S）
Y 框架 C
Y 框架 S
对齐表面
对齐表面
图 1-1-2-2 Y 框架 C 粘贴位置
图 1-1-2-3 Y 框架 S 粘贴位置
L：155 mm
XL：112 mm
L：112 mm
XL：72 mm
FX-3RA
维修调整要领书
1-4
1-1-3．
电磁标尺的间隙
1） 拧松固定传感器的螺钉，在电磁标尺和传感器贴装头的间隙里插入 t0.35±0.1mm（XL 规格时：
t0.25
±0.1mm）的间隙规。
2） 拧紧传感器感应头部的止动螺钉，拔出
t0.35±0.1mm（XL 规格时：t0.25±0.1mm）的间隙规。

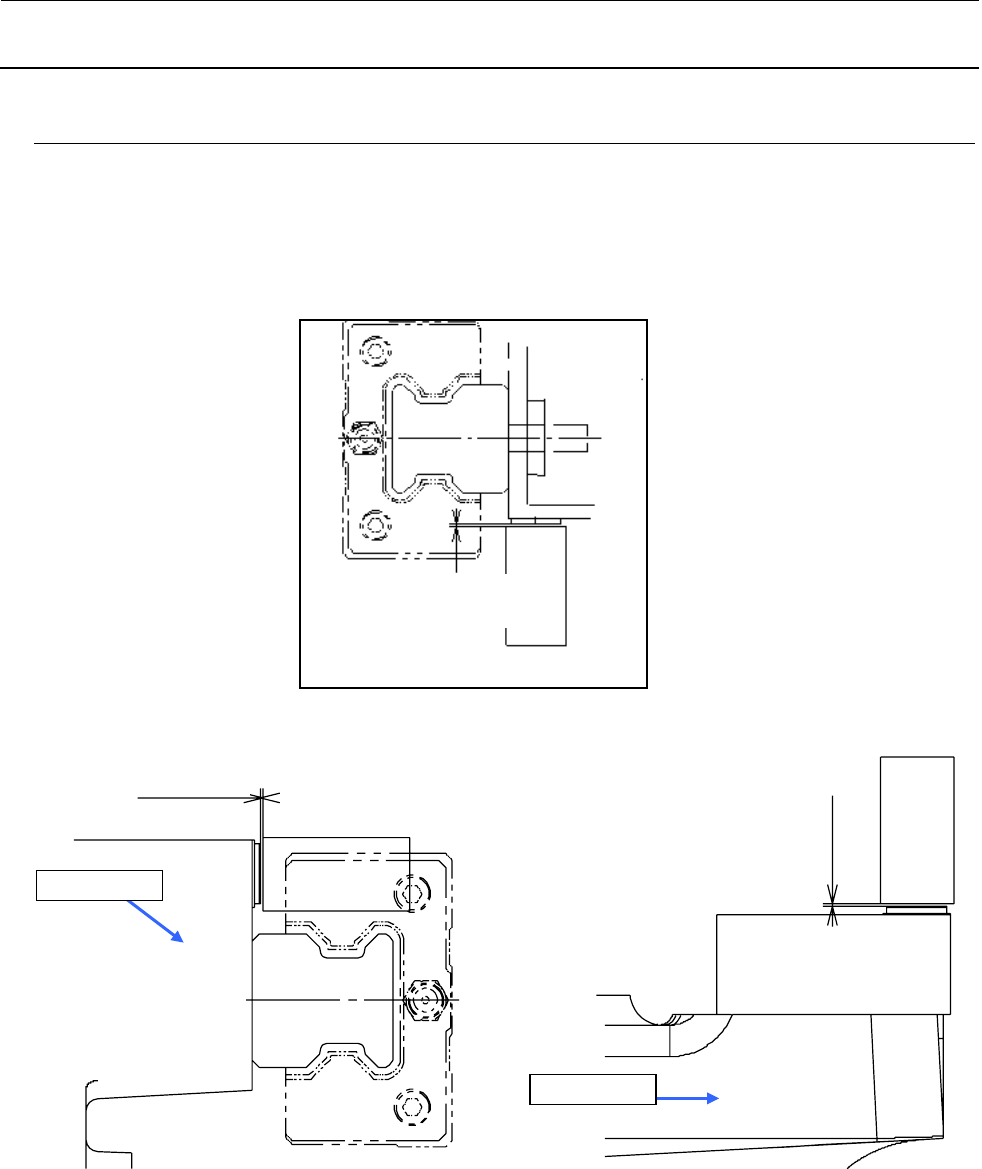

图 1-1-3-1 X 轴侧
图 1-1-3-2 Y 轴侧
0.
35±0.1mm
0.25±0.1mm（XL规格时）
0.
35±0.1mm
0.
25±0.1mm（XL规格时
）
0.35±0.1mm
0.25±0.1mm（XL规格时
）
Y 框架 C
Y 框架 S
