FX -3RA 维修调整要领书 4-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 4 OCC 装配 4-1 ． OCC 装配件更换 1 ） 请取下 ① 带垫片内六角螺钉，卸下镜头组件。 2 ） 照明组件被②带垫片内六角螺钉所固定。拆掉各个连接器，取下各自的安装螺钉，进行更换。 3) 安装时，请按照相反的顺序进行操作。（请在①带垫片内六角螺钉（× 2 ）、② M4 带垫片内六角 螺钉（× 2 ）上涂上粘结剂 LOCTITE …
FX-3RA
维修调整要领书
3-6
3-5．
贴装头电路板的更换
3-5-1．
贴装头主电路板的更换
1） 先拆下①圆头螺钉（×6）、②加紧器（×2），再拆卸主保护罩。
2） 先拆下各种插头，然后拆下③带垫片内六角螺钉（×6）后拆贴装头主电路板。
3） 装配请按相反的步骤进行。
※ 贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照 QA 表 10-8 页“Head 真空电平以及温度传感器输出电平”进行检查。
图
3-5-1-1
主保护罩
图
3-5-1-2
贴装头主电路板的更换
③SL4030691SC
带垫片内六角螺钉
M3×6
40047506
贴装头主电路板组件
①SM3040652TN
圆头螺钉 M4×6
②加紧器
主保护罩
FX-3RA
维修调整要领书
4-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
4
OCC 装配
4-1．
OCC 装配件更换
1） 请取下①带垫片内六角螺钉，卸下镜头组件。
2） 照明组件被②带垫片内六角螺钉所固定。拆掉各个连接器，取下各自的安装螺钉，进行更换。
3) 安装时，请按照相反的顺序进行操作。（请在①带垫片内六角螺钉（×2）、②M4 带垫片内六角
螺钉（×2）上涂上粘结剂 LOCTITE242）
4） 更换镜头组件后，请进行焦点调整、MS 参数输入。更换照明组件后，请进行 OCC 照明的调整。
（参照 4-8 项 更换后的重新调整一览表）

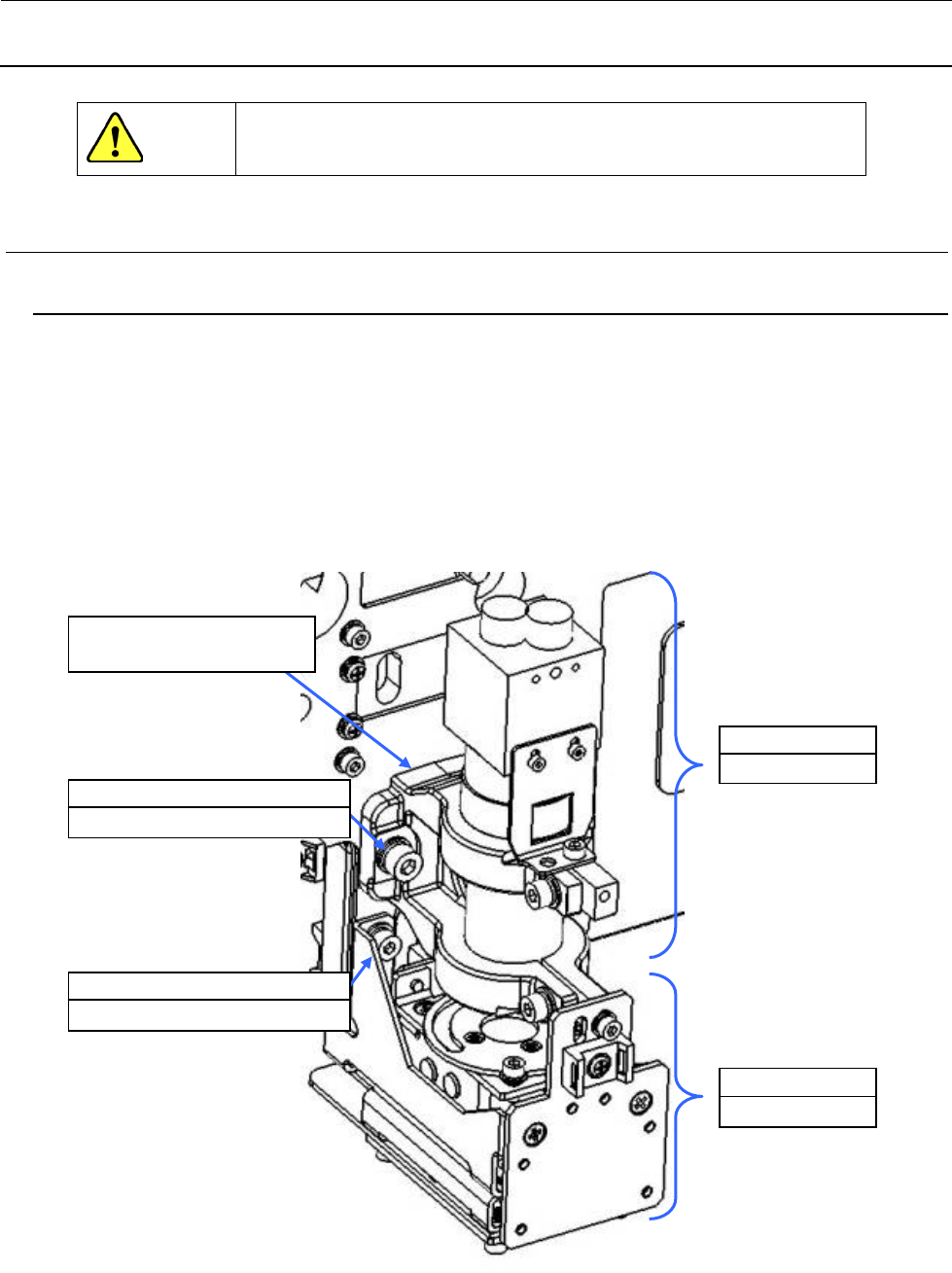

图 4-1-1 OCC 装配
危险
LF・RR贴装头：XM底座A
LR・RF贴装头：XM底座B
40046815
OCC镜头组件
40123743
OCC照明组件
①SL6052092TN
带垫片内六角螺栓 M5×20
②SL6041292TN
带垫片内六角螺栓 M4×12
FX-3RA
维修调整要领书
12-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
12
其它机器
12-1．
LCD监视器
12-1-1．
LCD监视器的更换方法
1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
2） 卸下⑧螺丝 Cap，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
3） 安装时，请按照相反的程序进行安装。
图 12-1-1-1 LCD 监视器
①40158158
TOPRE制LCD监视器
②40047170
LCD支架Ｆ
④SD0640246SP
平头螺丝 D=6.35 H=2.4
⑧SL6041092TN
带垫片内六角螺栓 M4×10
⑤WP0641601SC
平垫片 M6
⑥WS0610002KN
弹簧垫 M6
⑦16187007
蝶形螺丝
③40047171
LCD支架Ｒ
危险
