FX -3RA 维修调整要领书 12 -3 3 ） 接着操作 OSD 的“ Select ”，使光标移动至“ Manual Calibration ”。 4 ） 接着操作 OSD 的“ Select ”，画面左上方会显示“＋”并开始校准。 画面左上方显示 “＋” ， 只要逐次点触中心部分， 即会按照右上方→左下方→右下方的順序显示 “＋”，故每次都请点触“＋”中心部分。
FX-3RA
维修调整要领书
12-2
12-1-2．
接触式面板的设置（TOPRE制，R15RJ1）
更换 LCD 监视器后，须要进行接触式面板的设定。

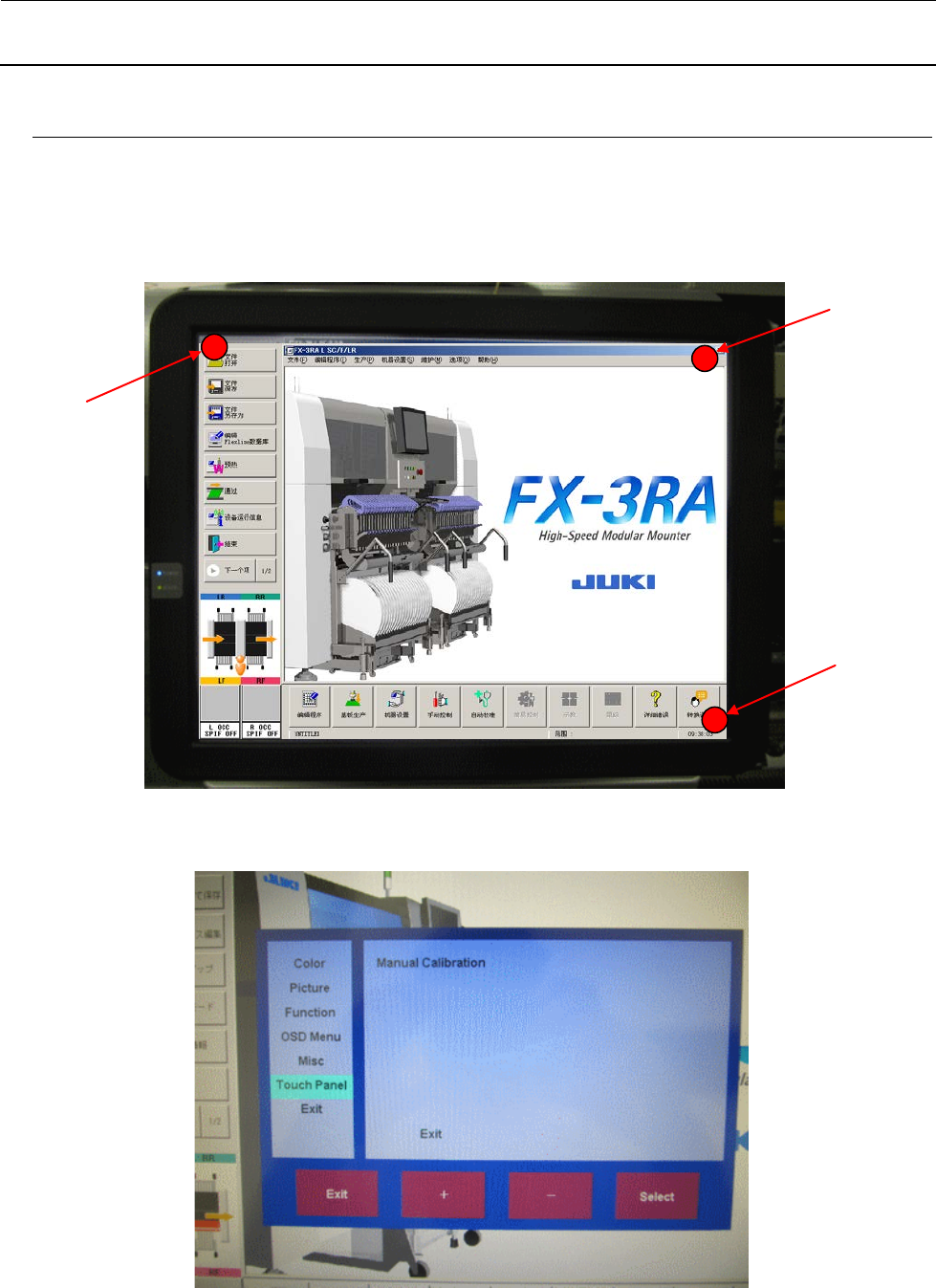

1） 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2） 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
①
②
③
FX-3RA
维修调整要领书
12-3

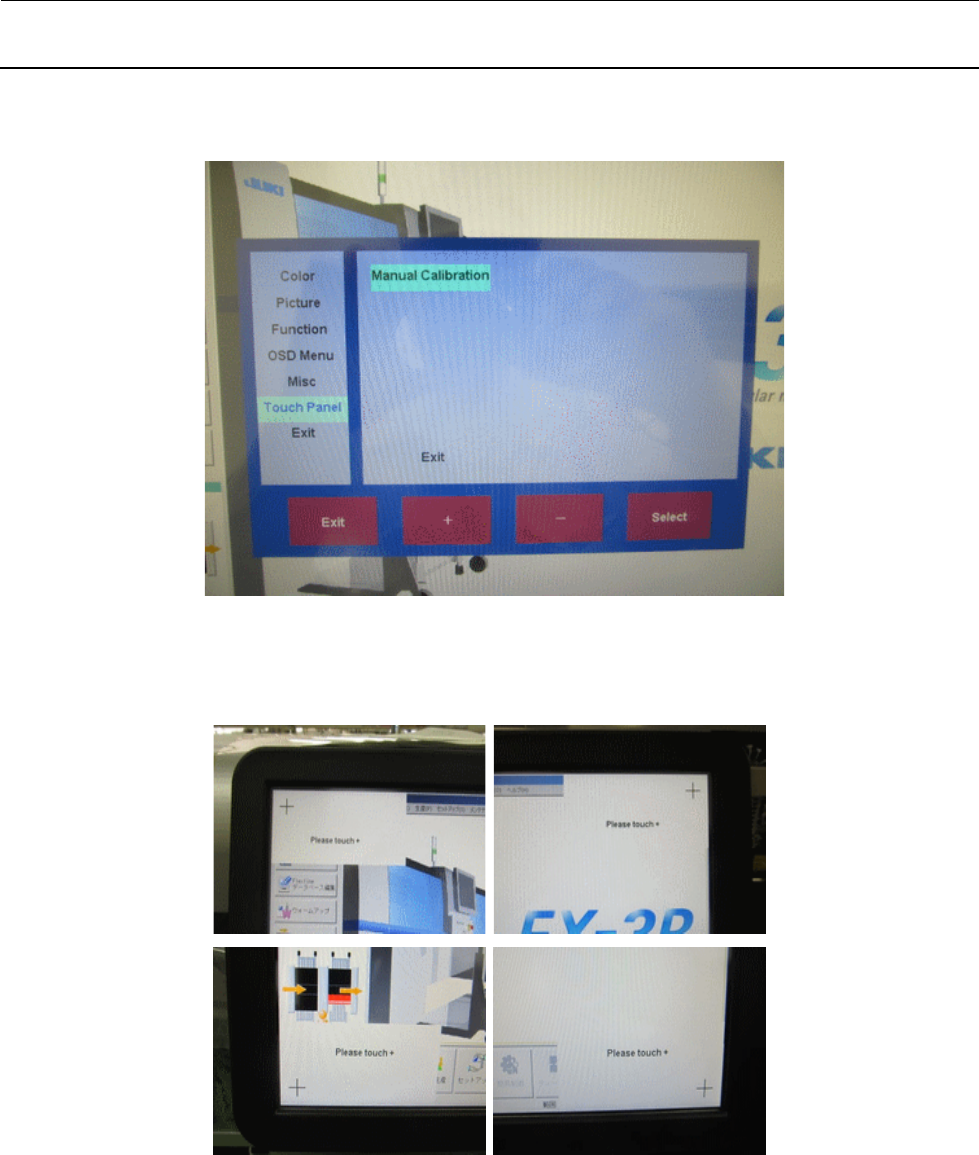

3） 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。
4） 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上方显示“＋”，只要逐次点触中心部分，即会按照右上方→左下方→右下方的順序显示
“＋”，故每次都请点触“＋”中心部分。
FX-3RA
维修调整要领书
12-4

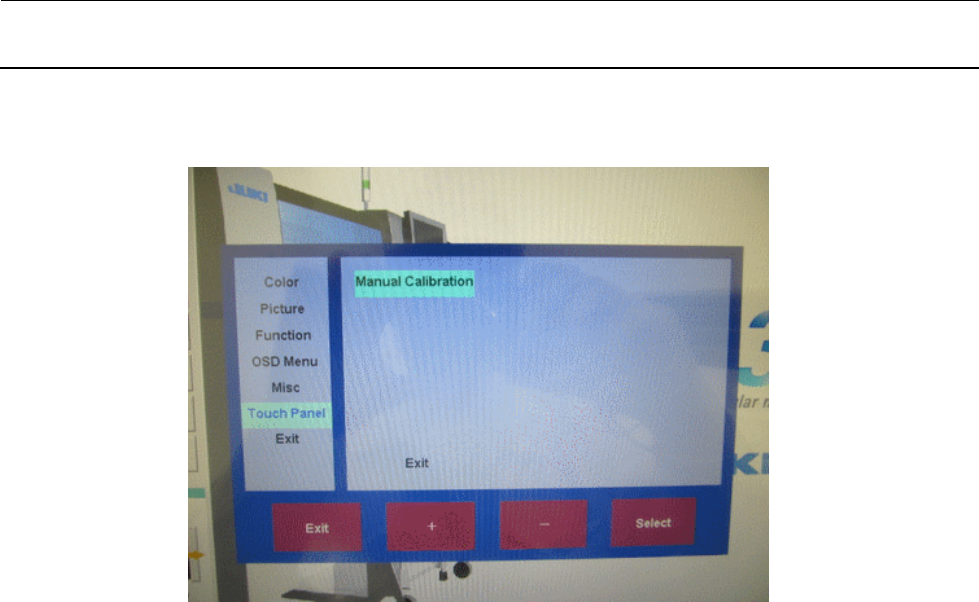

5） 点触 4 个位置的“＋”中心部分后，将返回到下图所示的画面。请操作“Exit”使 OSD 结束。
作业到此结束。
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标为 1mm 以内。
当不小心点触了标记以外的部位时，请从新进行相同的操作。
