FX-3RA
维修调整要领书
12-5
12-2．
系统盘的更换
在 FX-3RA 中系统盘由一台大容量 SSD 组成，在内部分为 C 驱动器和 D 驱动器使用。C 驱动器内装
有 Windows 和 RTX 等操作系统，D 驱动器内保存着 FX-3RA 的系统程序和参数、生产程序文件之类。
12-2-1．
SSD的更换
SSD 内保存着 FX-3RA 系列工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。
更换 SSD 时，请一定按照手册的程序实施。
12-2-1-1.
需要部件
① ENVIRONMENT SYSTEM 132 ASM (SSD)
在 FX-3RA 中，需要有 ENVIRONMENT SYSTEM 132 ASM（装有 Windows 和 RTX 等 OS 环境的
SSD，这些操作系统是装置运行所必需的）。
表 12-2-1-1-1 SSD 的货号
语言
OS
品名
货号
备考
共同
（日·英·中）
WindowsXP Emb ENVIRONMENT SYSTEM 132 ASM 40132167
M/C Rev.E 前
共同
（日·英·中）
Windows
Embedded
Standard 2009
ENVIRONMENT SYSTEM 132 ASM
40174482
M/C Rev.F 后
共同
（日·英·中）
Windows
Embedded
Standard 2009
ENV SYS PFU ASM (FX3RA)
40223530
M/C Rev.N 后
② FX-3RA 系统程序安装盘
是 FX-3RA 的软件。保存有 FX-3RA 所有的系统程序，安装时要指定机型（仅在新安装时）。
③ Flexline DB 安装盘：是元件库数据库。
FX-3RA
维修调整要领书
12-6
12-2-1-2.
更换方法
・ M/C Rev.N 以后の交換方法 (CPU 基板
货号
“40205864”)

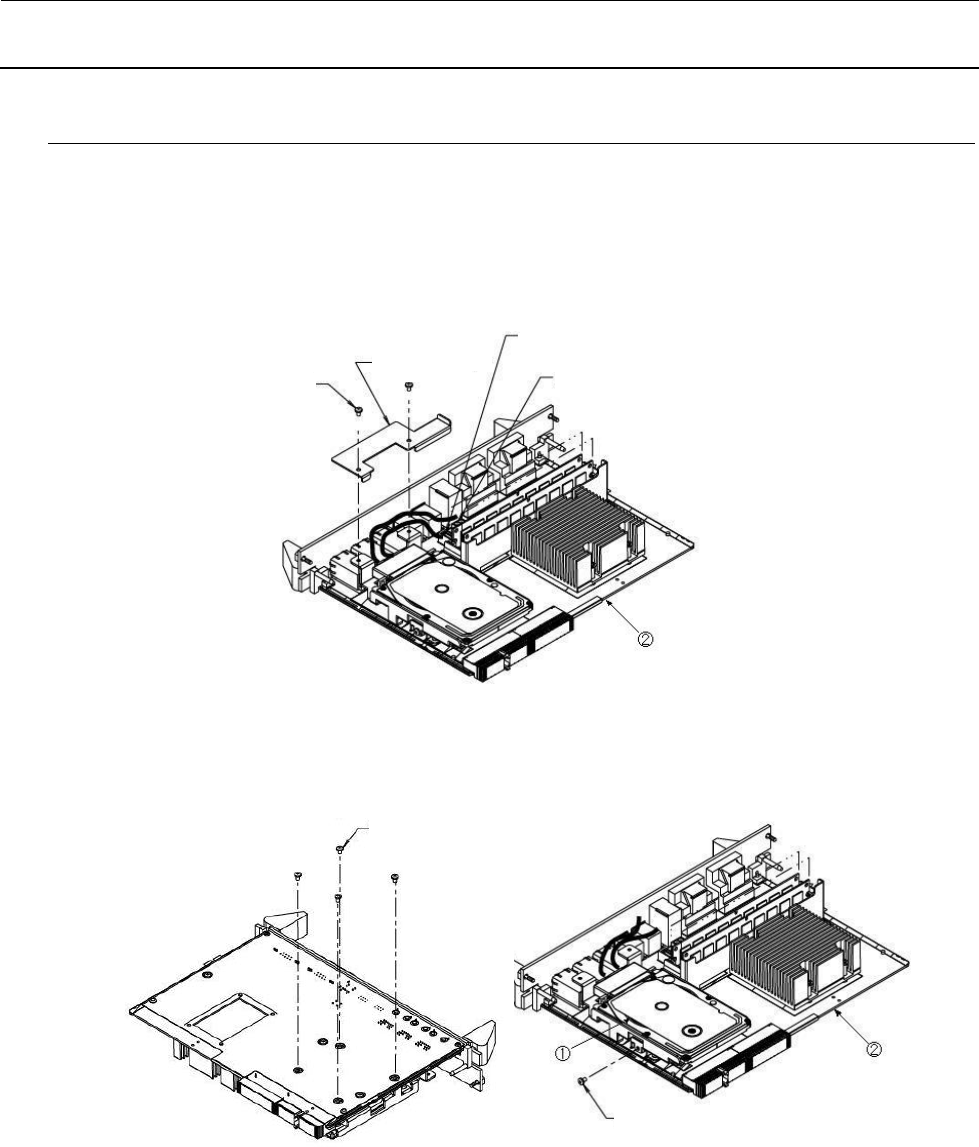

1) 请从控制装置中拆下②CPU 基板。
2) 请卸下电缆护罩的螺丝（M2.5）2 个，拆下 SATA 电缆连接器、DC 电缆的连接器。
3) 请拆下②CPU 基板背面的螺丝（M2.5）4 个和侧面的螺丝（M2.5）1 个。
螺丝
螺丝
SATA 电缆连接器
螺丝
螺丝
SATA 电缆连接器
电缆护罩
DC 电缆连接器
FX-3RA
维修调整要领书
12-7

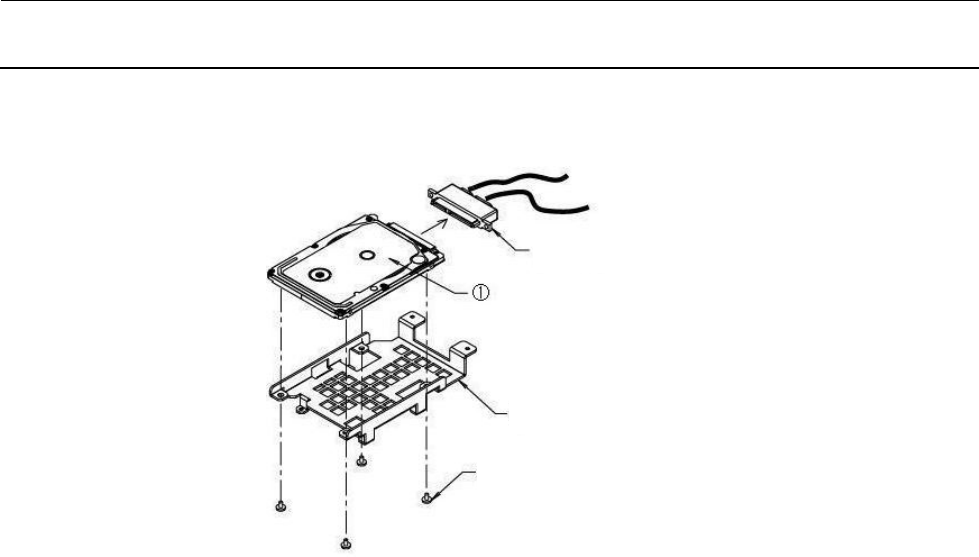

4) 请拆下螺丝（M3）4 个，从座板上卸下①SSD，再拆下 SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
⑤
⑥
⑦
SSD 电缆
座板
螺丝
