FX -3RA 维修调整要领书 12 -8 12 -2- 2- 2. BIOS 的设定 M/C Rev.N 以后 ( CPU 基板货号 “ 40205864 ” ) ＜设定方法＞ 1 ） 显示 BIOS 画面。 刚接通电源后会显示“ Phoenix Technolog ies ”的画面，此时请按 <F2> 键。 转到 BIOS 设置后， 出现如下所示的画面。 可用←→键选择菜单画面 （ Main, Advance, Secu…
FX-3RA
维修调整要领书
12-7
4) 请拆下螺丝（M3）4 个，从座板上卸下①SSD，再拆下 SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
⑤
⑥
⑦
SSD 电缆
座板
螺丝
FX-3RA
维修调整要领书
12-8
12-2-2-2. BIOS的设定 M/C Rev.N以后 (CPU基板货号“40205864”)
＜设定方法＞
1） 显示 BIOS 画面。
刚接通电源后会显示“Phoenix Technologies”的画面，此时请按<F2>键。
转到 BIOS 设置后，出现如下所示的画面。可用←→键选择菜单画面（Main, Advance, Security, Boot,
Exit），用↑↓键移动光标（文字颜色反转的部分）对准，再按<Enter>键即会执行所选择的项目
内容。
如果设定与此画面不同，请用↑↓键移动到选择的行，然后按『返回』键并从显示的列表选择适
当的项目来变更设定。
图 12-2-2-2-1 BIOS 设置画面
2） System Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-2 System Configuration
FX-3RA
维修调整要领书
12-9

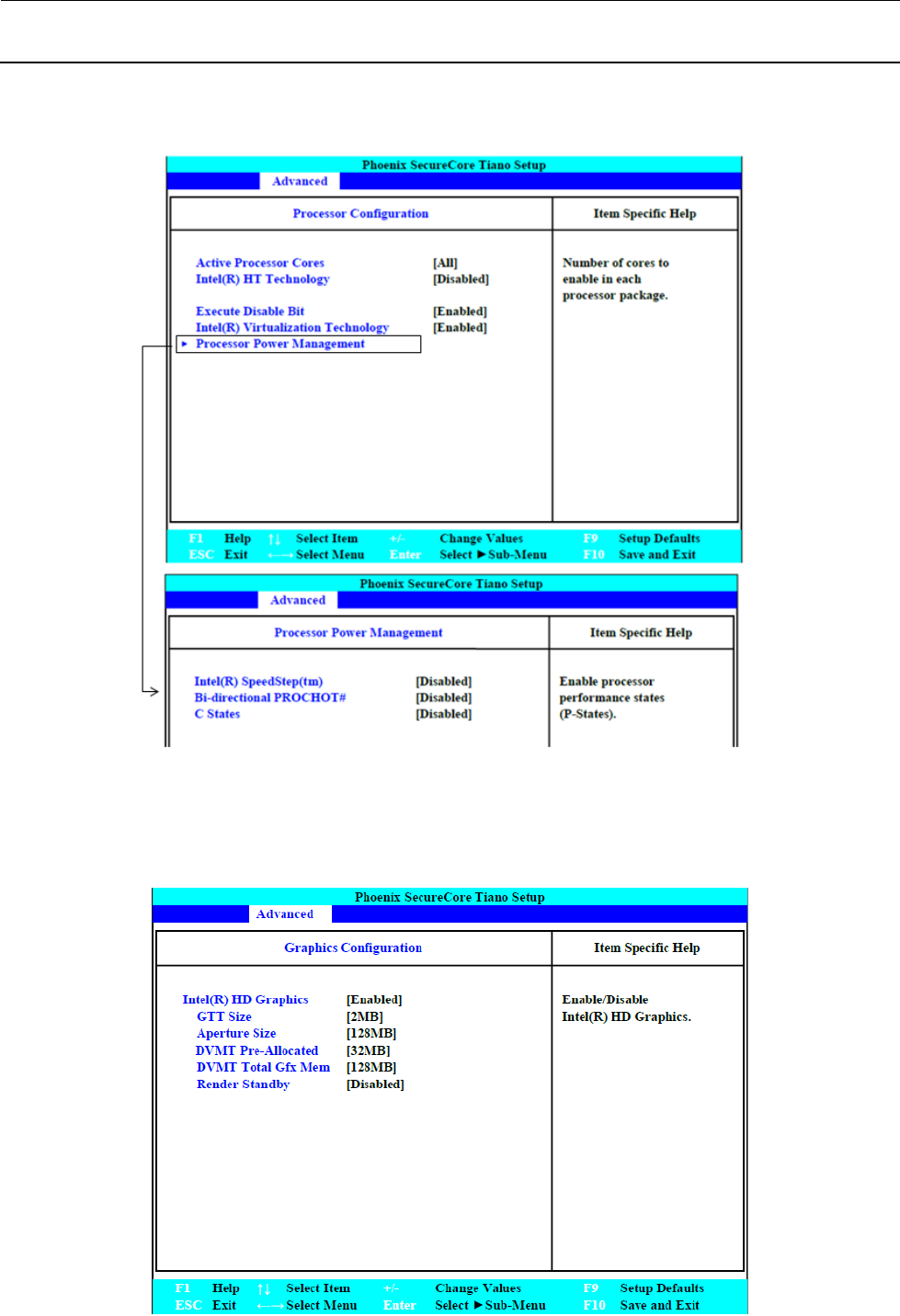

3) Processor Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-3 Processor Configuration
4) Graphics Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-4 Graphics Configuration
