FX -3RA 维修调整要领书 12 -9 3) Processor Configuration 菜单 请确认设定如下图所示。 图 12 - 2-2 -2- 3 Proce ssor Configu ration 4) Grap hics Config uration 菜单 请确认设定如下图所示。 图 12 - 2-2 -2- 4 Graphics C onfiguration
FX-3RA
维修调整要领书
12-8
12-2-2-2. BIOS的设定 M/C Rev.N以后 (CPU基板货号“40205864”)
＜设定方法＞
1） 显示 BIOS 画面。
刚接通电源后会显示“Phoenix Technologies”的画面，此时请按<F2>键。
转到 BIOS 设置后，出现如下所示的画面。可用←→键选择菜单画面（Main, Advance, Security, Boot,
Exit），用↑↓键移动光标（文字颜色反转的部分）对准，再按<Enter>键即会执行所选择的项目
内容。
如果设定与此画面不同，请用↑↓键移动到选择的行，然后按『返回』键并从显示的列表选择适
当的项目来变更设定。
图 12-2-2-2-1 BIOS 设置画面
2） System Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-2 System Configuration
FX-3RA
维修调整要领书
12-9
3) Processor Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-3 Processor Configuration
4) Graphics Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-4 Graphics Configuration
FX-3RA
维修调整要领书
12-10

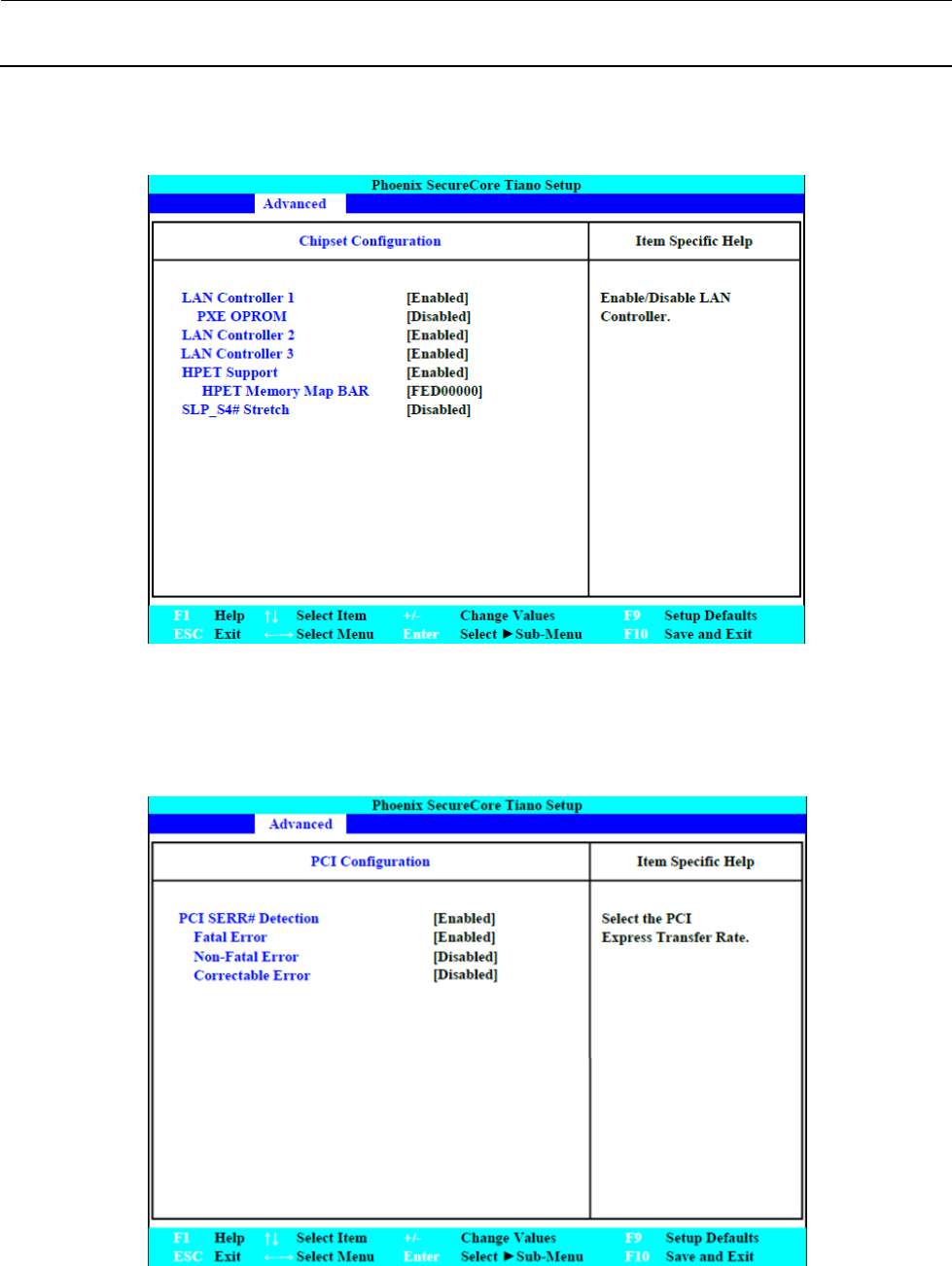

5) Chipset Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-5 Chipset Configuration
6) PCI Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-6 PCI Configuration
