FX -3RA 维修调整要领书 12 - 11 7) ATA Configuration 菜单 请确认设定如下图所示。 图 12 - 2-2 -2- 7 ATA Configuration 8) USB Configura tion 菜单 请确认设定如下图所示。 图 12 - 2-2 -2- 8 PCI Configuration
FX-3RA
维修调整要领书
12-10
5) Chipset Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-5 Chipset Configuration
6) PCI Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-6 PCI Configuration
FX-3RA
维修调整要领书
12-11

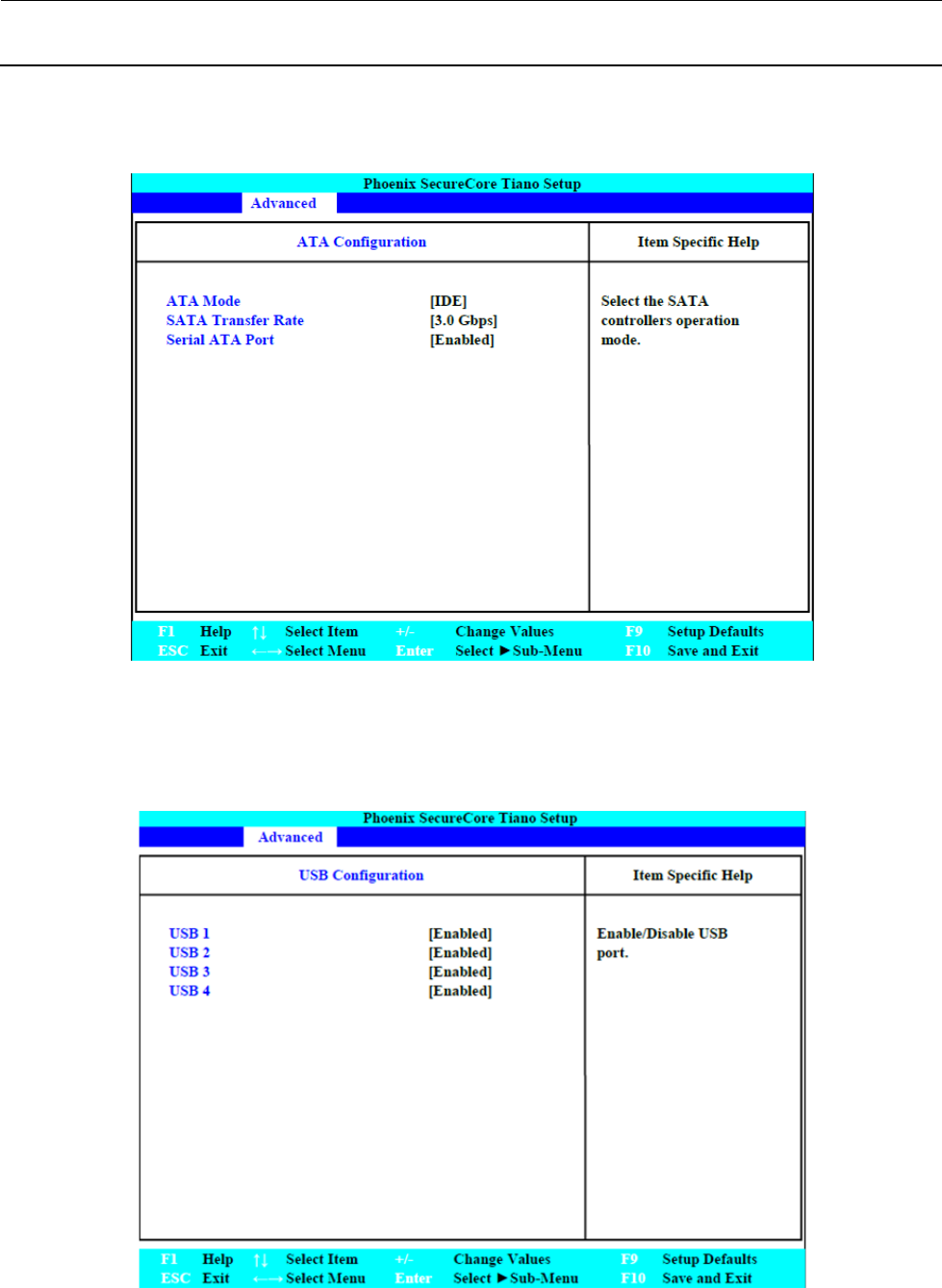

7) ATA Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-7 ATA Configuration
8) USB Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-8 PCI Configuration
FX-3RA
维修调整要领书
12-12

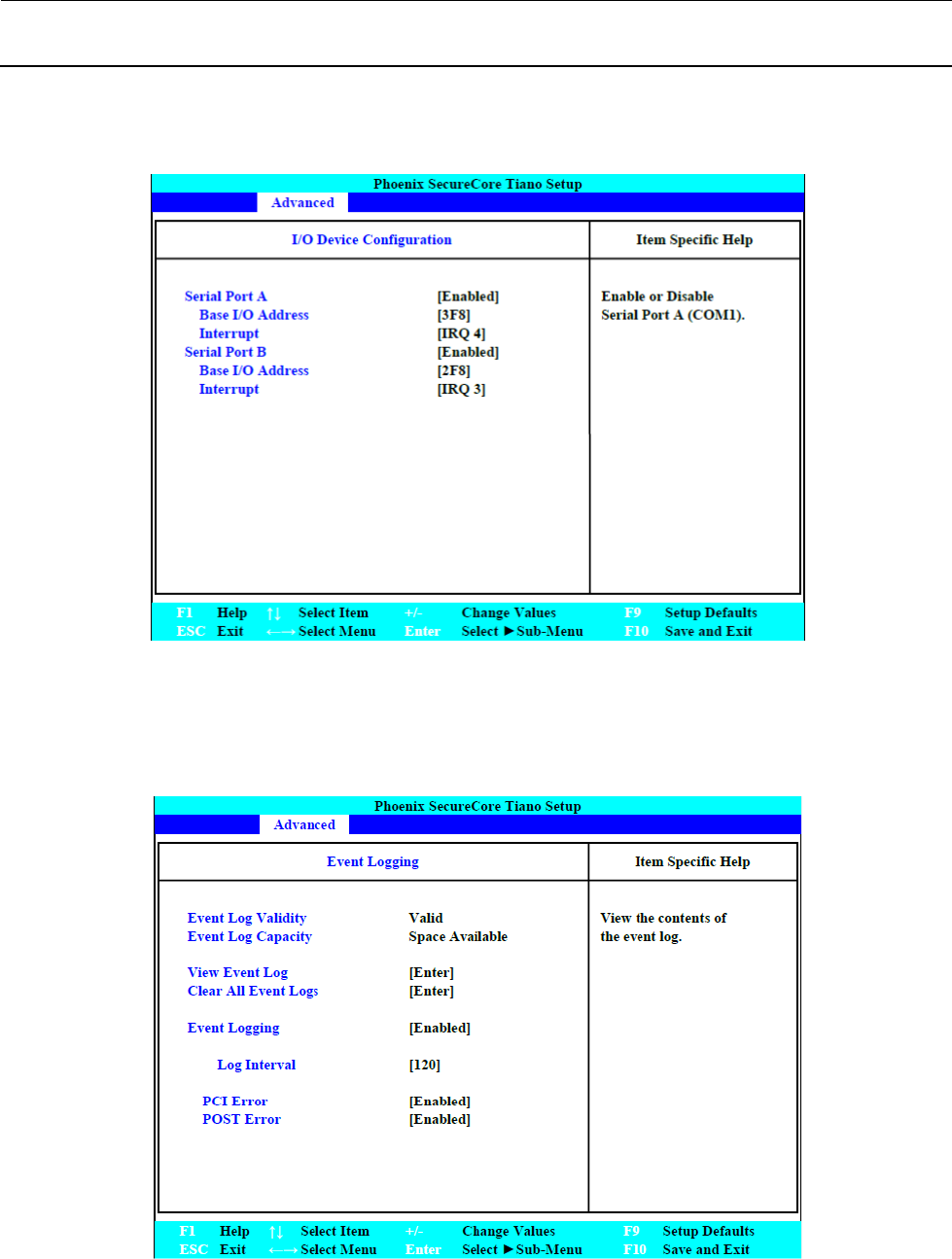

9) I/O Device Configuration 菜单
请确认设定如下图所示。
图 12-2-2-2-9 I/O Device Configuration
10) Event Logging 菜单
请确认设定如下图所示。
图 12-2-2-2-10 Event Logging
