FX -3RA 维修调整要领书 13 - 13 13 -3- 1- 4. 电源装置的背面风扇 电源装置左右侧背面的风扇，其风向不同。 ･ 右侧用 排出方向 ･ 左侧用 吸入方向 另外， ST 规格中使用的 40123596 POWER SUPPLY ASSY L （ ST ） 和 40123602 POWER SUPPLY ASSY R （ ST ） 中， 只要卸下下图所示的螺丝 SL4033591SC 并改变风扇的风向， 即使左右倒过…
FX-3RA
维修调整要领书
13-12
图 13-3-1-3-8 电源基板的连接图
※注1：用丝屏罩印刷把图中[]内表记显示
※注2：用丝屏罩印刷把CN039的信号名显示（但是N.C.除外）
※注3：CN024、025的OK信号夹在+24VARET图案里进行配线
FX-3RA
维修调整要领书
13-13
13-3-1-4.
电源装置的背面风扇
电源装置左右侧背面的风扇，其风向不同。
･ 右侧用 排出方向
･ 左侧用 吸入方向
另外，ST 规格中使用的 40123596 POWER SUPPLY ASSY L（ST）和 40123602 POWER SUPPLY ASSY
R（ST）中，只要卸下下图所示的螺丝 SL4033591SC 并改变风扇的风向，即使左右倒过来设置也可以
使用。（如果是用于 EN 规格者，由于零件不同，不能通过改变风扇的风向来处理）

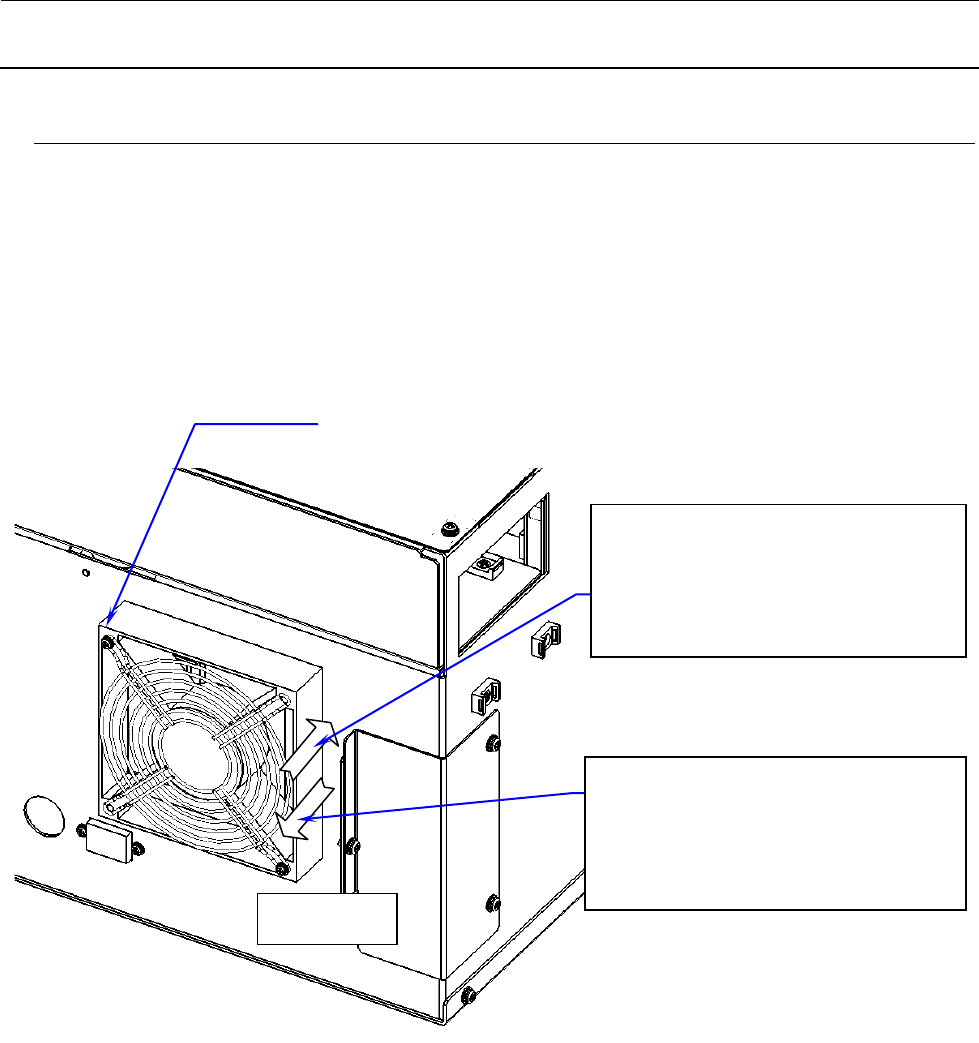

图 13-3-1-4-1 电源装置的左右
SL4033591SC×2个
AIR FLOW
左侧用：风扇吸入
ST规格：
40123596 POWER SUPPLY ASSY L(ST)
EN规格：
40123599 POWER SUPPLY ASSY L(EN)
右侧用：风扇排出
ST规格：
40123602 POWER SUPPLY ASSY R(ST)
EN规格：
40123603 POWER SUPPLY ASSY R(EN)
FX-3RA
维修调整要领书
13-14
13-4．
控制装置
13-4-2．
CPU基板 (40205864) M/C Rev. N以后
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线连接。
【跨接开关类的设定】
CPU 基板上是没有跨接开关的｡
【LED 的意义】
ACT：SSD 存取时亮灯。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【系统盘】
更换 CPU 基板时，请参考“12-2 系统盘的更换”，必要时同时实施对应系统盘的更换。
【更换程序】
1. 从控制装置中拆下更换前的 CPU 基板和 SSD。
2. 将座板紧固件的凸起插入②CPU 基板的槽缝，用螺丝（M2.5/1 个）固定。
（槽缝）
螺丝
（凸起）
座板紧固件
