FX -3RA 维修调整要领书 13 - 15 3. 将 SSD 电缆插到 ① SSD ，用螺丝（ M3/4 个）固定在座板上，安装到基板上。 4. 将座板与座板紧固件用螺丝（ M2.5/1 个）固定。 然后把 CPU 基板反过来，将座板与 CPU 基板用螺丝（ M2.5/4 个）固定。 螺丝 螺丝 座板 SSD 电缆 参照详细图 B 详细图 A 详细图 B 注意不要接触该区域的贴装元件 参照详细图 A 螺丝
FX-3RA
维修调整要领书
13-14
13-4．
控制装置
13-4-2．
CPU基板 (40205864) M/C Rev. N以后
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线连接。
【跨接开关类的设定】
CPU 基板上是没有跨接开关的｡
【LED 的意义】
ACT：SSD 存取时亮灯。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【系统盘】
更换 CPU 基板时，请参考“12-2 系统盘的更换”，必要时同时实施对应系统盘的更换。
【更换程序】
1. 从控制装置中拆下更换前的 CPU 基板和 SSD。

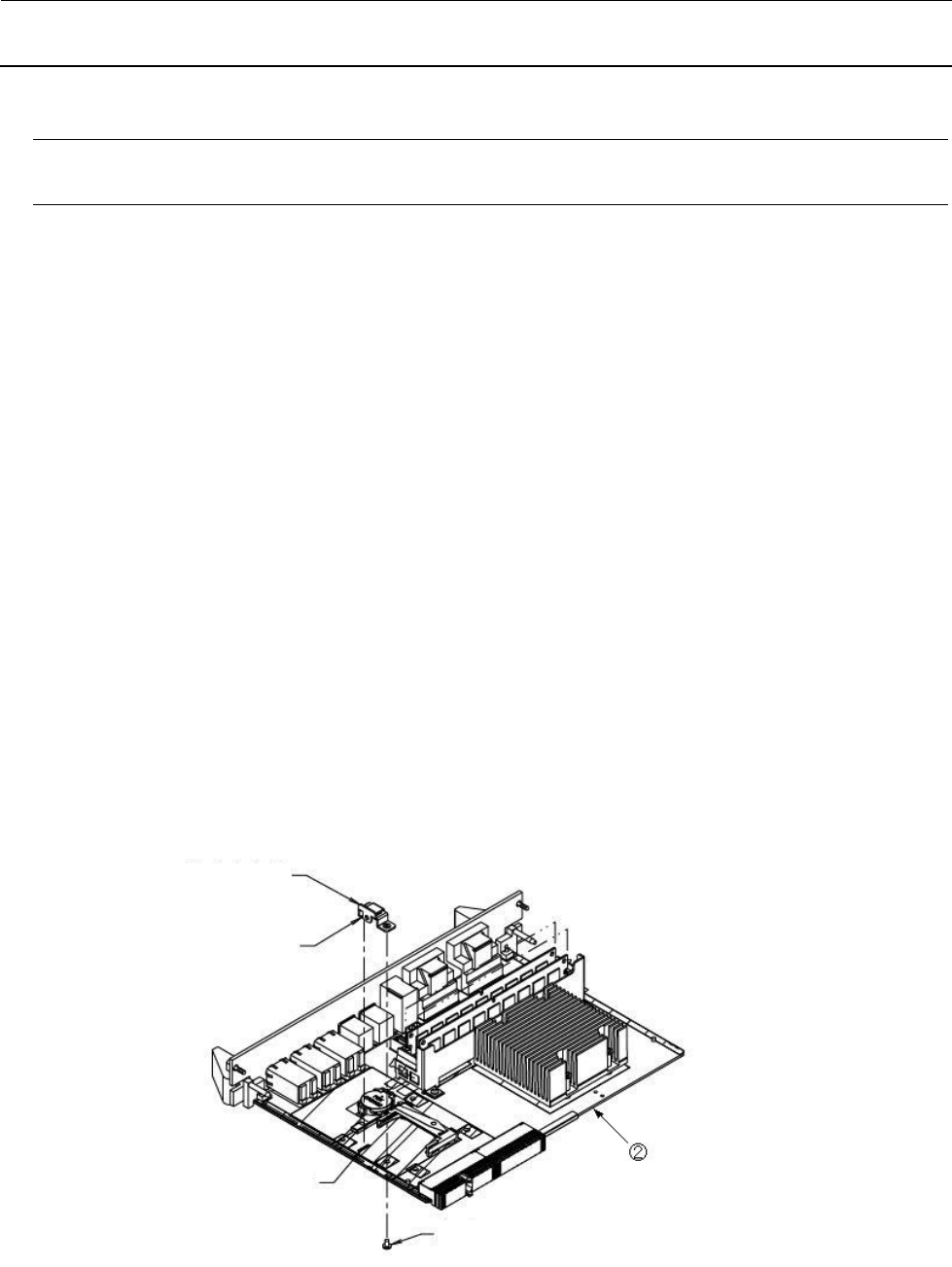

2. 将座板紧固件的凸起插入②CPU 基板的槽缝，用螺丝（M2.5/1 个）固定。
（槽缝）
螺丝
（凸起）
座板紧固件
FX-3RA
维修调整要领书
13-15
3. 将 SSD 电缆插到①SSD，用螺丝（M3/4 个）固定在座板上，安装到基板上。
4. 将座板与座板紧固件用螺丝（M2.5/1 个）固定。
然后把 CPU 基板反过来，将座板与 CPU 基板用螺丝（M2.5/4 个）固定。
螺丝
螺丝
座板
SSD 电缆
参照详细图 B
详细图 A 详细图 B
注意不要接触该区域的贴装元件
参照详细图 A
螺丝
FX-3RA
维修调整要领书
13-16
5. 将 SSD 电缆与②CPU 基板的 SATA 电缆连接器、DC 电缆连接器连接，用螺丝（M2.5/2 个）固
定电缆护罩。
SSD 电缆不要从电缆护罩脱出(要压在电缆护罩下)。
6. 下图所示前侧面板部的 2 个螺丝不需要了，将其拆下。
7. 将 CPU 基板安装到控制装置中。
8. 如把 CPU 基板更换为 40205864，更换后要把 M/C Rev.的“N”涂没。
※座板紧固件、座板、SSD 电缆、螺丝、电缆护罩属于 CPU 基板的附件。
螺丝
DC 电缆连接器
SATA 电缆连接器
电缆护罩
电缆护罩
SSD 电缆（SATA）
SSD 电缆（DC）
