FX-3RA
维修调整要领书
13-17
13-4-8．
SUPERIMPOSE板 (40122813)
【功能】
SUPERIMPOSE 板是用 RS-232C 从 CPU 接口基板控制最大 2 画面的界内暂停显示的｡另外，触摸
屏信号的获取也是通过 RS-232C 进行的｡
【直插式开关类的设定】
没有直插式开关类｡
【LED 的意义】
电路板上有 4 个 LED 。显示的意义如下表所示。
LED
信号
状态
显示
LED1 Input DC12V 输入 绿灯亮
未输入 熄灯
LED2 DVI In 图像有输入时 绿灯亮
图像无输入时 绿灯闪烁
LED3 NTSC1 In 图像有输入时 绿灯亮
图像无输入时 绿灯闪烁
未选择时 熄灯
LED 4 NTSC2 In 图像有输入时 绿灯亮
图像无输入时 绿灯闪烁
未选择时 熄灯
LED5 ISP (F/W Update) 写入时 绿灯闪烁
未连接 熄灯
【更换后的调整项目】
没有特别需要调整的项目｡
FX-3RA
维修调整要领书
13-18
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 由于 SUPERIMPOSE 板被配置在控制箱的右侧，所以取出控制箱后进行更换｡
③ 取出控制箱后，拆下 6 根 SL4030691SC，SUPERIMPOSE 板就能拆卸下来｡
④ 把拆下的 SUPERIMPOSE 板换成新的，然后按照与拆卸相反的顺序进行组装｡

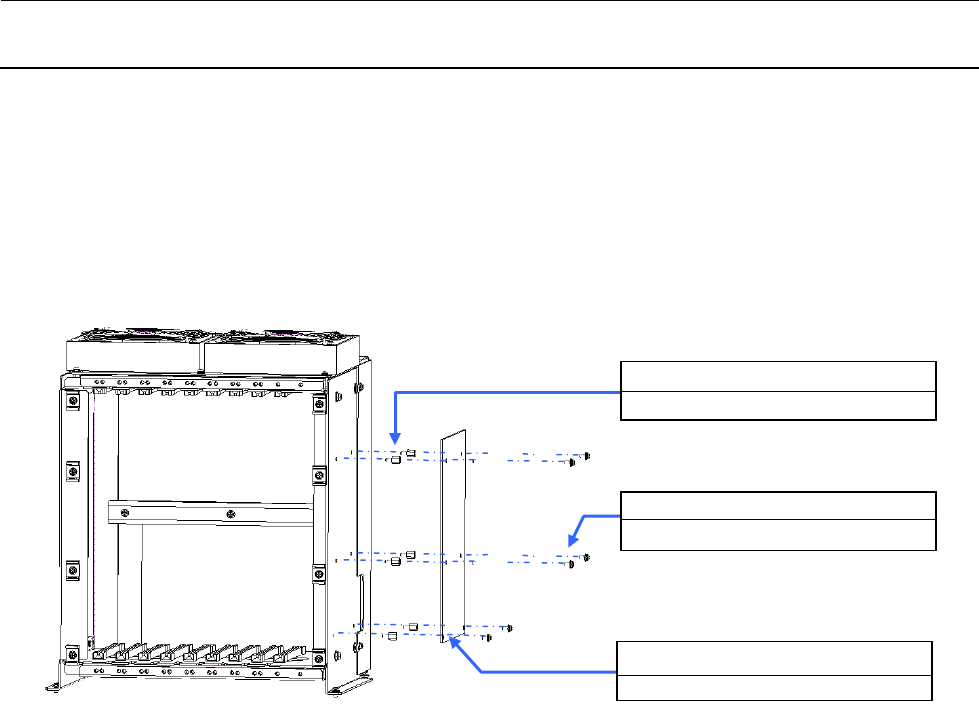

图 13-4-8-2 控制装置
HX00354000N ×6
间隔圈
40122813
SUPERIMPOSE BOARD
SL4030691SC ×6
带垫片内六角螺栓 M3×6
FX-3RA
维修调整要领书
13-19
13-7．
传送装置
13-7-1．
传送装置的构成
传送装置的构成图如图 13-7-1-1 所示。
在底座架下面的前面右侧安装 BASE-CARRY 基板，在前面左右两侧安装步进电动机用驱动器（传送
用、基板宽度自动调整用、备份用）。
传送装置内的传送 L、传送 R 马达、传送 L 传感器、传送 R 传感器、WAIT 传感器没有必要根据基准、
流向而改变插接器的连接处。

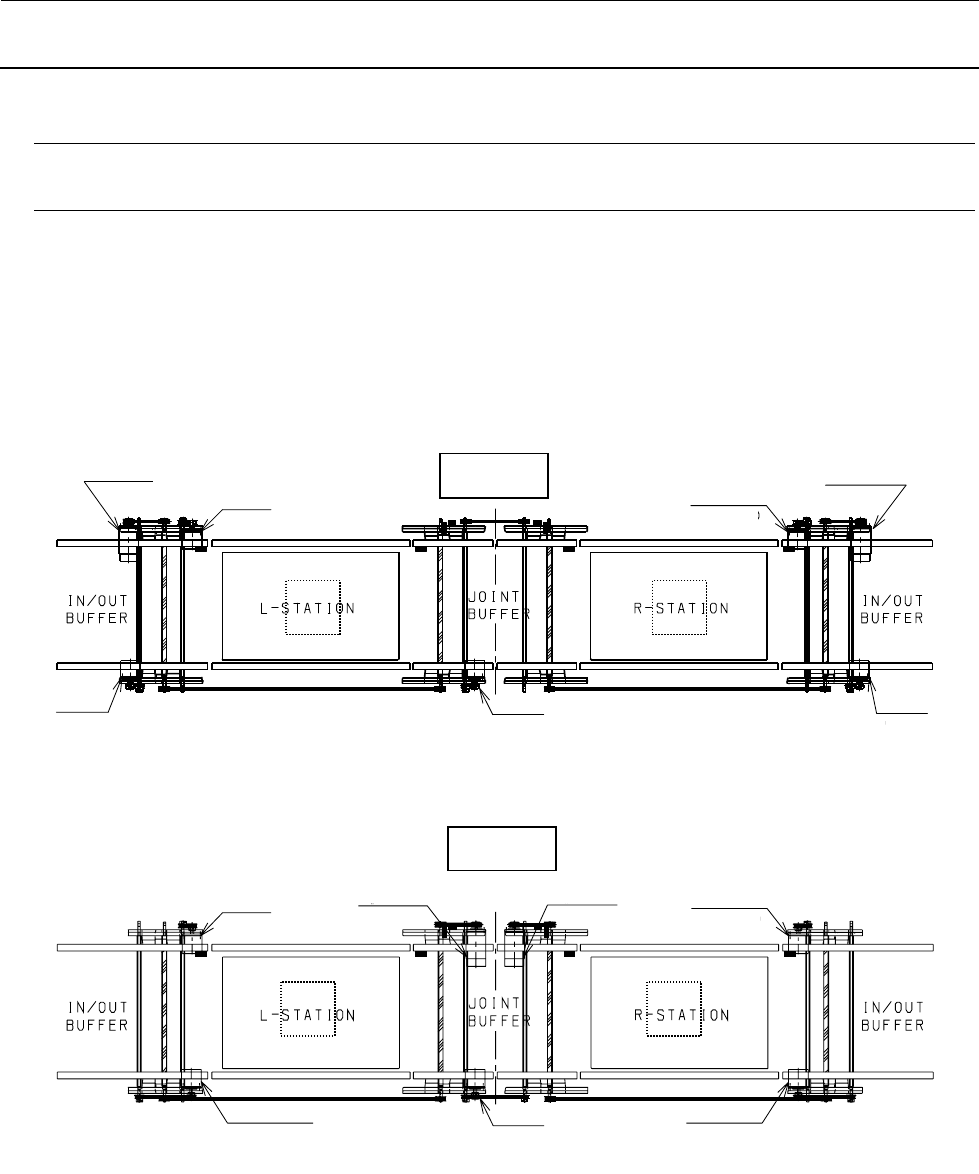

图 13-7-1-1 传送装置
L规格
XL规格
AWC电动机L
AWC电动机L
AWC电动机R
AWC电动机R
传送电动机
（L-STA用）
传送电动机
（R-STA用）
传送电动机
（L-STA用）
传送电动机
（R-STA用）
传送电动机
（IN/OUT用）
传送电动机
（IN/OUT用）
传送电动机
（IN/OUT用）
传送电动机
（IN/OUT用）
BU电动机R
传送电动机
（JOINT用）
传送电动机
（JOINT用）
【前侧】
【前侧】
BU电动机R
BU电动机L
BU电动机L
