FX-3RA
维修调整要领书
13-20
传送方向：L→R 时传感器配置
传送方向：R→L 时传感器配置
IN BUFFER
L-STATION
JOINT BUFFER
R-STATION
OUT BUFFER
IN/OUT-L WAIT-L COUT-L STOP-L WAIT-R COUT-R STOP-R IN/OUT-R
IN BUFFER
L-STATION
JOINT BUFFER
R-STATION
OUT BUFFER
IN/OUT-L WAIT-L COUT-L STOP-L WAIT-R COUT-R STOP-R IN/OUT-R

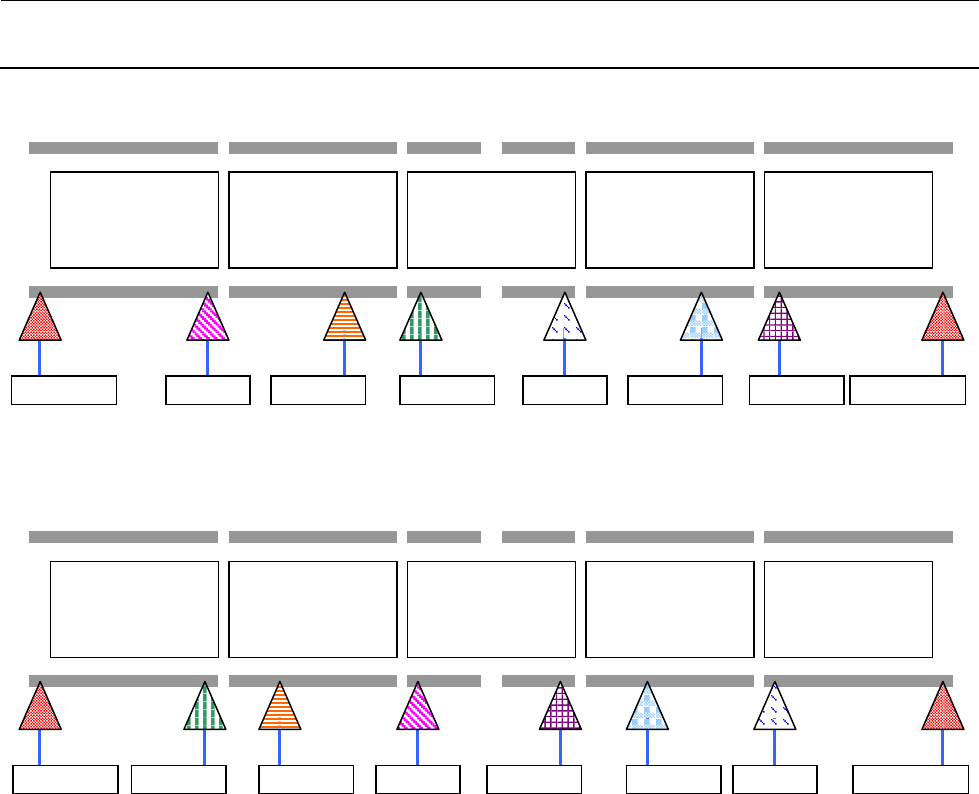

图 13-7-1-2 传送装置的构成图
FX-3RA
维修调整要领书
13-21
【传送电动机的连接】
面向装置从左侧到右侧按照顺序，各贴装位置和连接电缆如下所示。
表 13-7-1-1 传送电动机的连接
・ L 规格
电动机
连接电缆
货号
品名
贴装位置
货号
品名
40048074 *1 CENTER MOTOR ASM
IN（L 端） 40047807 IN-MOTOR CABLE ASM
CENTER L 40047805 CENTER-MOTOR (L) CABLE ASM
40048075 *2 JOINT MOTOR ASM JOINT 40047808 JOINT-MOTOR CABLE ASM
40048074 *1 CENTER MOTOR ASM
CENTER R 40047806 CENTER-MOTOR (R) CABLE ASM
OUT（R 端）
40047809 OUT-MOTOR CABLE ASM
*1 从传送电动机（E94317290A0）变更而来，有兼容性。
*2 从传送电动机（E93408550A0）变更而来，有兼容性。
・ XL 规格 (XL 中
，将 L 规格的 JOINT 电动机作为 CENT 电动机﹑IN/OUT 电动机使用)
电动机
连接电缆
货号
品名
贴装位置
货号
品名
40048075 JOINT MOTOR ASM
IN（L 端） 40089913 IN-MOTOR CABLE ASM
CENTER L 40089911 CENTER-MOTOR (L) CABLE ASM
JOINT 40089914 JOINT-MOTOR CABLE ASM
CENTER R 40089912 CENTER-MOTOR (R) CABLE ASM
OUT（R 端） 40089915 OUT-MOTOR CABLE ASM
FX-3RA
维修调整要领书
13-22
【备份关联扎线组件】
备份关联扎线组件因为是 ST/EN 规格所以有不相同的。请根据表中的指示进行连接。
表 13-7-1-2 备份关联扎线组件
・ L 规格
对象电缆
连接部位
适用规格
货 号
品 名
连接部位名
插头号码
40002241 BU LOCK SENS ASM 40047916, 40047926 CN446 仅 EN
40047849 SV WIRE ASM 40047847, 40047848 EV 仅 ST
40048260 SV WIRE ASM (EN)
40047847, 40047848
40048259
EV
SAFE
仅 EN
40048259 BU LOCK RELAY CABLE ASM (EN) 安全装置 CN912 仅 EN
40048076 BU MOTOR ASM
40047831, 40047832
40047835, 40047836
CN657, CN667 ST/EN 共用
E94337290A0 BU ENC ASM 40047841, 40047842 CN658, CN668 ST/EN 共用
40047831 BU-L MOTOR CABLE ASM
BU-L 步进驱动器
－－－－－ 仅 ST
40047835 BU-L MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40120142 BU DRV PWR CABLE (L) ASM －－－－－ 仅 ST
40047800 BU DRV PWR CABLE (L) ASM (EN) －－－－－ 仅 EN
40047855 BU DRV FG CABLE (L) ASM －－－－－ 仅 ST
40047856 BU DRV FG CABLE (L) ASM (EN) －－－－－ 仅 EN
40047832 BU-R MOTOR CABLE ASM
BU-R 步进驱动器
－－－－－ 仅 ST
40047836 BU-R MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40120134 BU DRV PWR CABLE (R) ASM －－－－－ 仅 ST
40047804 BU DRV PWR CABLE (R) ASM (EN) －－－－－ 仅 EN
40047859 BU DRV FG CABLE (R) ASM －－－－－ 仅 ST
40047860 BU DRV FG CABLE (R) ASM (EN) －－－－－ 仅 EN
