FX -3RA 维修调整要领书 13 - 28 ・ XL 规格 对象电缆 传感器块 连接部位 备 考 货 号 品 名 插头号码 40047910 IN SENS CABLE ASM SBL1 -1 SBL1 - S1 40089929 BU PIN - L SENS CABLE ASM SBL1 -2 SBL1 - S2 40047912 WAIT - L SENS CABLE ASM SBL1 -3 SBL1 - S3 SBL1 -4…
FX-3RA
维修调整要领书
13-27
【和传感器块插头的连接】

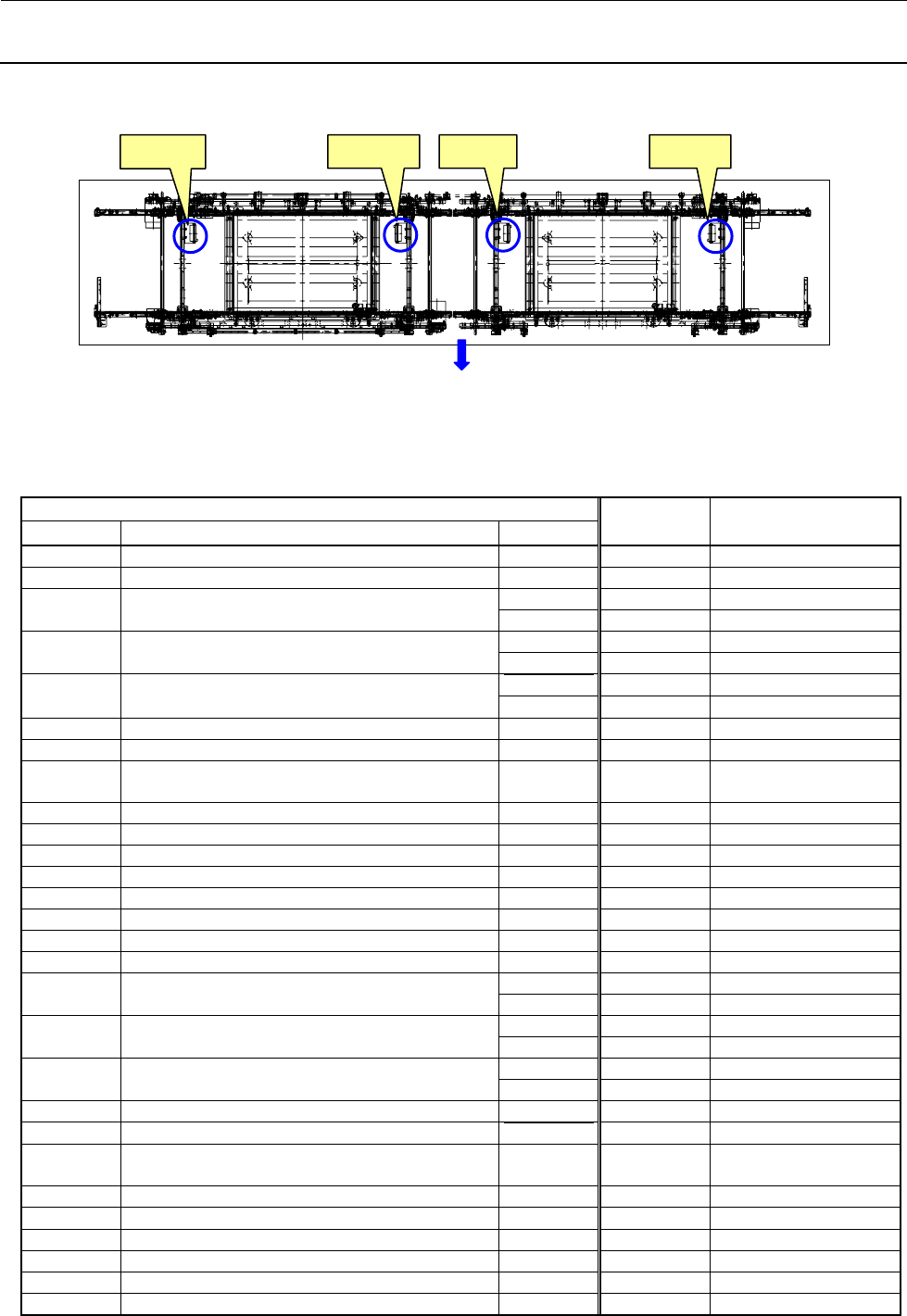

图 13-7-1-3 传感器块插头位置
表 13-7-1-5 和传感器块插头的连接
・ L 规格
对象电缆
传感器块
连接部位
备 考
货 号
品 名
插头号码
40047910 IN SENS CABLE ASM SBL1-1 SBL1-S1
----- ----------------- ----- SBL1-S2
40047912 WAIT-L SENS CABLE ASM
SBL1-3 SBL1-S3
SBL1-4 SBL1-S4
40047913 STOP-L SENS CABLE ASM
SBL1-5 SBL1-S5
SBL1-6 SBL1-S6
40047914 COUT-L SENS CABLE ASM
SBL1-7
SBL1-S7
SBL1-8 SBL1-S8
40047915 BU ORG-L SENS CABLE ASM SBL2-1 SBL2-S1
40047916 BU LOCK-L SENS CABLE ASM SBL2-2 SBL2-S2
40065185
40065186
CONV STOPPER DETECT CBL LONG ASM
CONV STOPPER DETECT CBL SHORT ASM
SB2-3
SB2-3
SBL2-S3
L→R 传送时
R→L 传送时
40047917 TPN-L SENS CABLE ASM SBL2-4 SBL2-S4
40047918 AWC-L SENS CABLE ASM SBL2-5 SBL2-S5
----- ----------------- ----- SBL2-S6 未使用
----- ----------------- ----- SBL2-S7 未使用
----- ----------------- ----- SBL2-S8 未使用
40047906 SBL2 RELAY CABLE ASM SBL1-SBL2 之间中继
40047920 OUT SENS CABLE ASM SBR1-1 SBR1-S1
----- ----------------- ----- SBR1-S2
40047922 WAIT-R SENS CABLE ASM
SBR1-3 SBR1-S3
SBR1-4 SBR1-S4
40047923 STOP-R SENS CABLE ASM
SBR1-5 SBR1-S5
SBR1-6 SBR1-S6
40047924 COUT-R SENS CABLE ASM
SBR1-7 SBR1-S7
SBR1-8 SBR1-S8
40047925 BU ORG-R SENS CABLE ASM SBR2-1 SBR2-S1
40047926 BU LOCK-R SENS CABLE ASM
SBR2-2
SBR2-S2
40065186
40065185
CONV STOPPER DETECT CBL SHORT ASM
CONV STOPPER DETECT CBL LONG ASM
SB2-3
SB2-3
SBR2-S3
L→R 传送时
R→L 传送时
40047927 TPN-R SENS CABLE ASM SBR2-4 SBR2-S4
40047928 AWC-R SENS CABLE ASM SBR2-5 SBR2-S5
----- ----------------- ----- SBR2-S6 未使用
----- ----------------- ----- SBR2-S7 未使用
----- ----------------- ----- SBR2-S8 未使用
40047907 SBR2 RELAY CABLE ASM SBR1-SBR2 之间中继
装置正面侧
SBL1
SBL2
SBR2
SBR1
FX-3RA
维修调整要领书
13-28
・ XL 规格
对象电缆
传感器块
连接部位
备 考
货 号
品 名
插头号码
40047910 IN SENS CABLE ASM SBL1-1 SBL1-S1
40089929 BU PIN-L SENS CABLE ASM SBL1-2 SBL1-S2
40047912 WAIT-L SENS CABLE ASM
SBL1-3 SBL1-S3
SBL1-4 SBL1-S4
40047913 STOP-L SENS CABLE ASM
SBL1-5 SBL1-S5
SBL1-6 SBL1-S6
40047914 COUT-L SENS CABLE ASM
SBL1-7 SBL1-S7
SBL1-8 SBL1-S8
40047915 BU ORG-L SENS CABLE ASM SBL2-1 SBL2-S1
40047916 BU LOCK-L SENS CABLE ASM SBL2-2 SBL2-S2
40089930 BPIN-L RCV SENS CABLE ASM SBL2-3 SBL2-S3
40047917 TPN-L SENS CABLE ASM SBL2-4 SBL2-S4
40047918 AWC-L SENS CABLE ASM SBL2-5 SBL2-S5
----- ----------------- ----- SBL2-S6 未使用
----- ----------------- ----- SBL2-S7 未使用
----- ----------------- ----- SBL2-S8 未使用
40047906 SBL2 RELAY CABLE ASM
SBL1-SBL2 之间中继
40047920 OUT SENS CABLE ASM SBR1-1 SBR1-S1
40089931 BU PIN-R SENS CABLE ASM SBR1-2 SBR1-S2
40047922 WAIT-R SENS CABLE ASM
SBR1-3 SBR1-S3
SBR1-4 SBR1-S4
40047923 STOP-R SENS CABLE ASM
SBR1-5 SBR1-S5
SBR1-6 SBR1-S6
40047924 COUT-R SENS CABLE ASM
SBR1-7 SBR1-S7
SBR1-8 SBR1-S8
40047925 BU ORG-R SENS CABLE ASM SBR2-1 SBR2-S1
40047926 BU LOCK-R SENS CABLE ASM SBR2-2 SBR2-S2
40089932 BPIN-R RCV SENS CABLE ASM SBR2-3 SBR2-S3
40047927 TPN-R SENS CABLE ASM SBR2-4 SBR2-S4
40047928 AWC-R SENS CABLE ASM SBR2-5 SBR2-S5
----- ----------------- ----- SBR2-S6 未使用
----- ----------------- ----- SBR2-S7 未使用
----- ----------------- ----- SBR2-S8 未使用
40047907 SBR2 RELAY CABLE ASM
SBR1-SBR2 之间中继
FX-3RA
维修调整要领书
13-29
13-9．
护罩关系
13-9-3．
操作SW电路基板开关的安装
操作 SW 电路基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1） 组成
（1）ST 正面

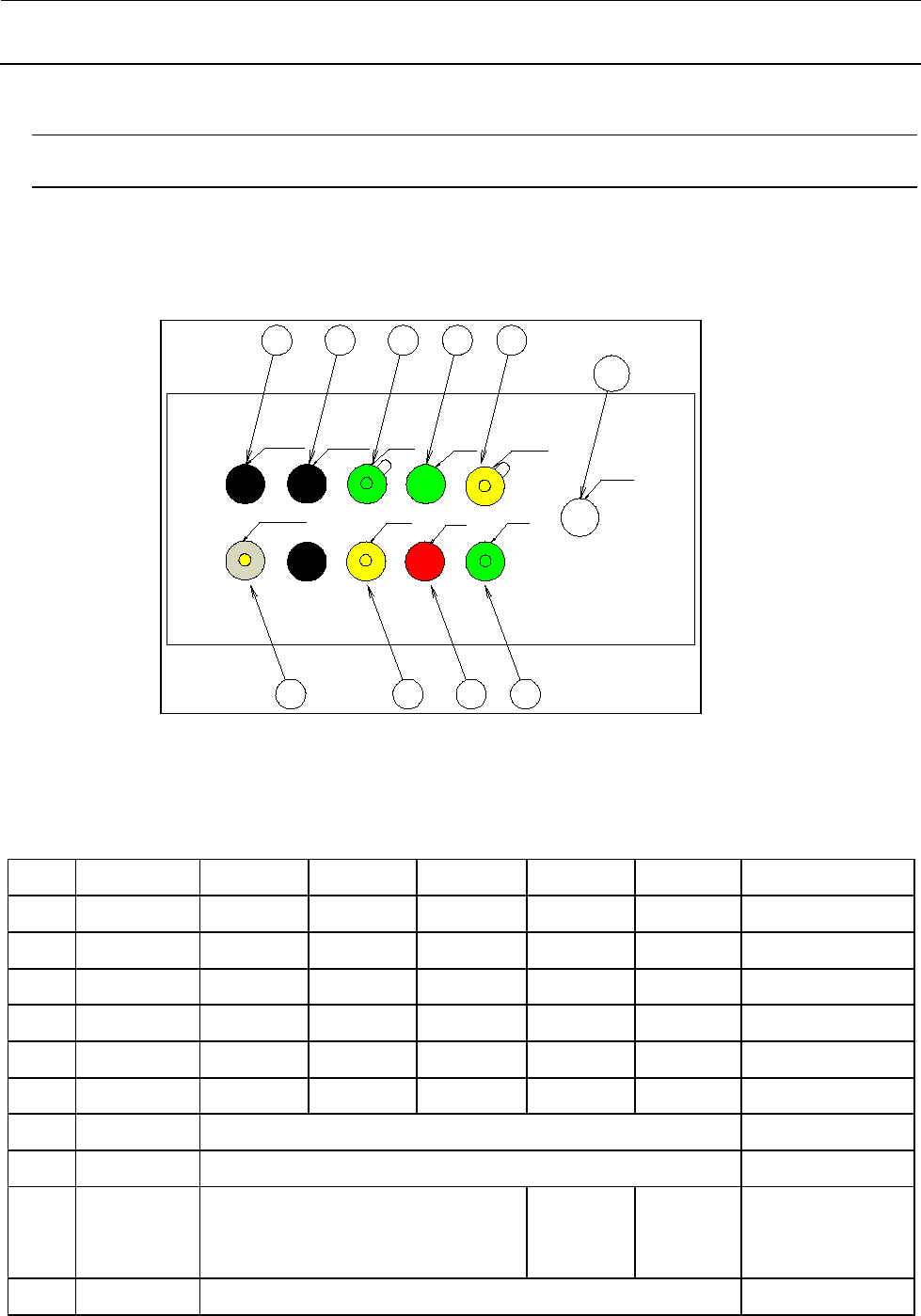

图 13-9-3-1 操作开关（ST 正面）
表 13-9-3-1 操作开关更换零件一览表（ST 正面）
No.
开关名称 元件 作动器 发光二极管 监视窗 透镜 备 注
SW1
ONLINE HA005340010 HA005340020 HA005340070 HA00534004A HA00552001B
监视窗附带盖罩
SW2
ORIGIN HA005340010 HA005340020 HA00534007A HA005520030 HA00552001A
SW3
START HA005340010 HA005340020
―
HA005520030 HA00552001B
SW4
STOP HA005340010 HA005340020
―
HA005520030 HA005520010
SW5
SERVO FREE HA005340010 HA005340020 HA00534007A HA00534004A HA00552001A
监视窗附带盖罩
SW6
CYCLE HA005340010 HA005340020 HA005340070 HA005520030 HA00552001B
SW7
LEFT FEEDER
组装“HX00326000A”
SW8
RIGHT FEEDER
组装“HX00326000A”
SW9
CONSOLE
CHANGE
40048036 HA005530010 HA00553002A
选项
（背侧监视器）
无背侧监视器选项时
组装“HX00326000A”
SW10
EMERGENCY 40120505
LEFT FEEDER
RIGHT FEEDER
ONLINE
START
SERVO FREE
CONSOLE CHANGE
ORIGIN
STOP
CYCLE
EMERGENCY
SW1
SW2
SW3
SW5
SW7
SW8
SW9
SW10
SW4
SW6
[Option]
