FX-3RA
维修调整要领书
13-32
3）EN 正面
图 13-9-3-3 操作开关（EN 正面）
表 13-9-3-3 操作开关更换零件一览表（EN 正面）
No.
开关名称 元件 作动器 发光二极管 监视窗 透镜 备 注
SW1
ONLINE HA005340010 HA005340020 HA005340070 HA00534004A HA00552001B
监视窗附带盖罩
SW2
ORIGIN HA005340010 HA005340020 HA00534007A HA005520030 HA00552001A
SW3
START HA005340010 HA005340020 HA005520030 HA00552001B
SW4
STOP HA005340010 HA005340020 HA005520030 HA005520010
SW5
CYCLE HA005340010 HA005340020 HA005340070 HA005520030 HA00552001B
SW6
LEFT FEEDER
组装“HX00326000A”
SW7
RIGHT
FEEDER
组装“HX00326000A”
SW8
CONSOLE
CHANGE
40048036 HA005530010 HA00553002A
选项
（背侧监视器）
无背侧监视器选项时
组装“HX00326000A”
SW9
MAINTENANCE
KEY
HA005340010 HA005340020
HA005520030
HA00535003A
SW10
EMERGENCY 40120507
M/C Rev.G 后
No. 开关名称 元素 执行器 LED 边框 镜片 备注
SW3
START HA005340010 HA005340020 HA005520030 HA00552001B
SW4
STOP HA005340010 HA005340020 HA005520030 HA005520010
SW8
CONSOLE
CHENGE
40048036 HA005530010 HA00553002A
选项（后置显示器）
当不后置显示器 OP
配有
“HX00326000A”
SW9
MAINTENANCE
KEY
HA005340010 HA005340020
HA005520030
HA00535003A
SW10
EMERGENCY 40120507
LEFT FEEDER
RIGHT FEEDER
ONLINE
START
SERVO FREE
CONSOLE CHANGE
ORIGIN
STOP
CYCLE
EMERGENCY
SW1
SW2
SW3
SW6
SW7
SW8
SW10
SW4
SW5
SW9
[Option]
MAINTENANCE KEY
FX-3RA
维修调整要领书
13-33
（4）EN 后面
图 13-9-3-4 操作开关（EN 后面）
表 13-9-3-4 操作开关更换零件一览表（EN 后面）
No.
开关名称 元件 作动器 发光二极管 监视窗 透镜 备 注
SW11
START HA005340010 HA005340020 HA005520030 HA00552001B
SW12
STOP HA005340010 HA005340020 HA005520030 HA005520010
SW13
CYCLE HA005340010 HA005340020 HA005340070 HA005520030 HA00552001B
SW14
LEFT FEEDER
组装“HX00326000A”
SW15
RIGHT FEEDER
组装“HX00326000A”
SW16
CONSOLE
CHANGE
40048036 HA005530010 HA00553002A
选项
（背侧监视器）
无背侧监视器选项时
组装“HX00326000A”
SW17
EMERGENCY 40120508
M/C Rev.G 后
No. 开关名称 元素 执行器 LED 边框 镜片 备注
SW11
START HA005340010 HA005340020 HA005520030 HA00552001B
SW12
STOP HA005340010 HA005340020 HA005520030 HA005520010
SW16
CONSOLE
CHENGE
40048036 HA005530010 HA00553002A
选项（后置显示器）
当不后置显示器 OP
配有
“HX00326000A”
SW17
EMERGENCY 40120508
LEFT FEEDER
RIGHT FEEDER
ONLINE
START SERVO FREE
CONSOLE CHANGE
ORIGIN
STOP
CYCLE
EMERGENCY
SW11 SW14 SW15
SW16
SW17
SW12 SW13
[Option]
FX-3RA
维修调整要领书
1
18

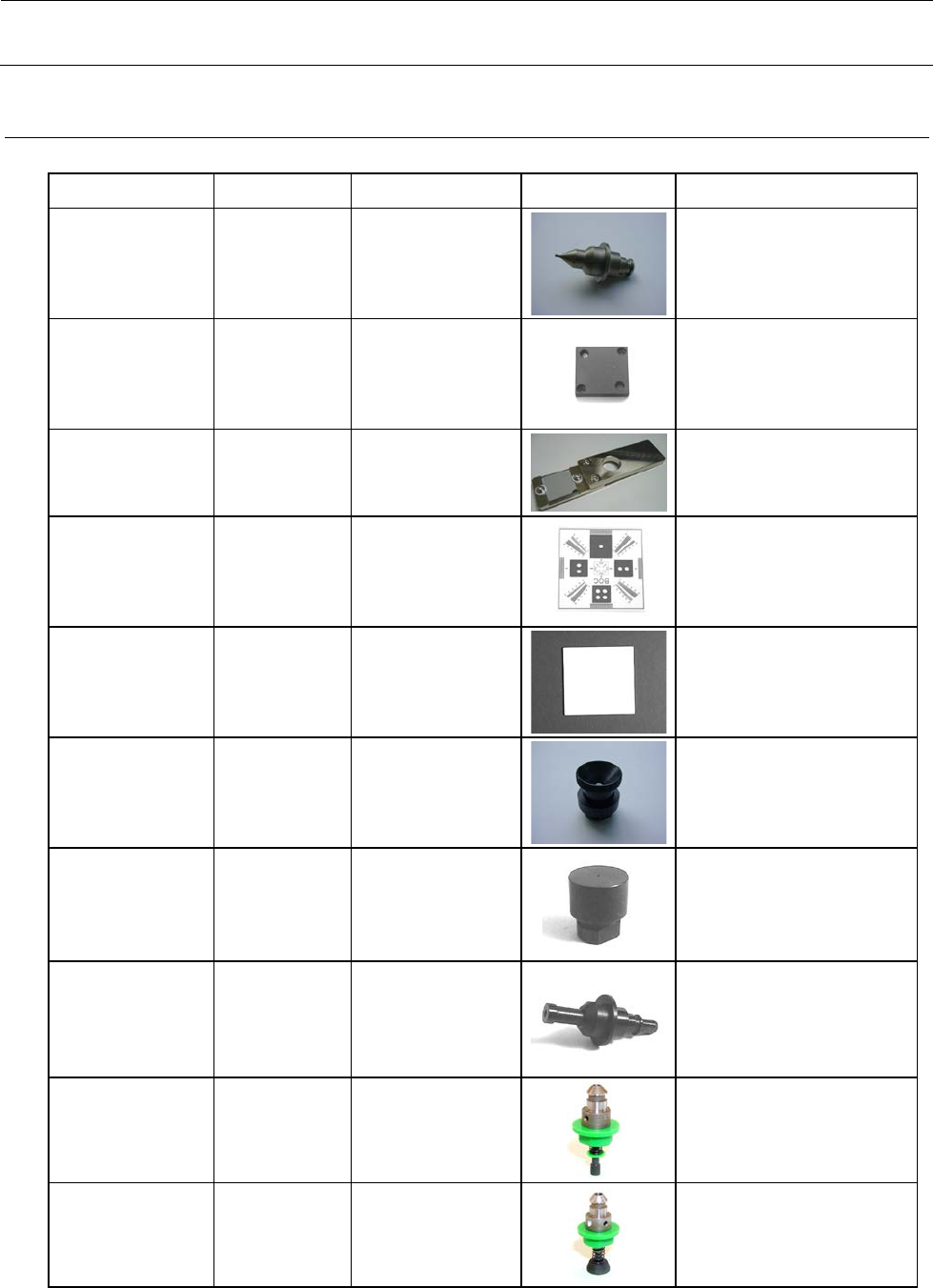

FX-3RA 夹具表
货号
品名
用途
图
备考
40046647 JIG NOZZLE
LNC
激光偏差
LNC60 用
E51907290A0
CAL 部件 V 贴装投偏差
KE2000 系列
KE700 系列共用
40069017
OCC_FOCUS_
AJUST_JIG_A
SSY
OCC 摄像机焦距
调整
FX-3 新设
E2106998000 摄像机调整
夹具
OCC 摄像机偏差
KE2000 系列
KE700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
KE2000 系列共用
E2101998000 夹具吸嘴 A CVS 偏差
SOT 方向检查台
偏差
KE2000 系列共用
40001343 吸嘴装配
505
CVS 高度偏差
KE2000 系列共用
40001346
吸嘴装配
508
激光偏差
贴装头偏差
ATC 偏差等
KE2000 系列共用
