维修调整要领书 3-5 3-3 -4 ． 光学纤维往放大器的安装 1 ） 打开箱盖，板倒单操作锁定杆。 2 ） 请将突起朝向无 LE D 的一侧，把光纤插入放大器约 13mm 。 插入后，板起锁定杆，确认光纤不会脱出后，请关闭箱盖。 图 3 -3- 4- 1 放大器部 图 3 -3- 4- 2 安装放大器部 图 3 -3- 4-3 插入光纤 3 ） 板起单操作锁定杆。请确认光纤不会脱出。 图 3 -3- 4-4 固定光纤装置 配线作业一…

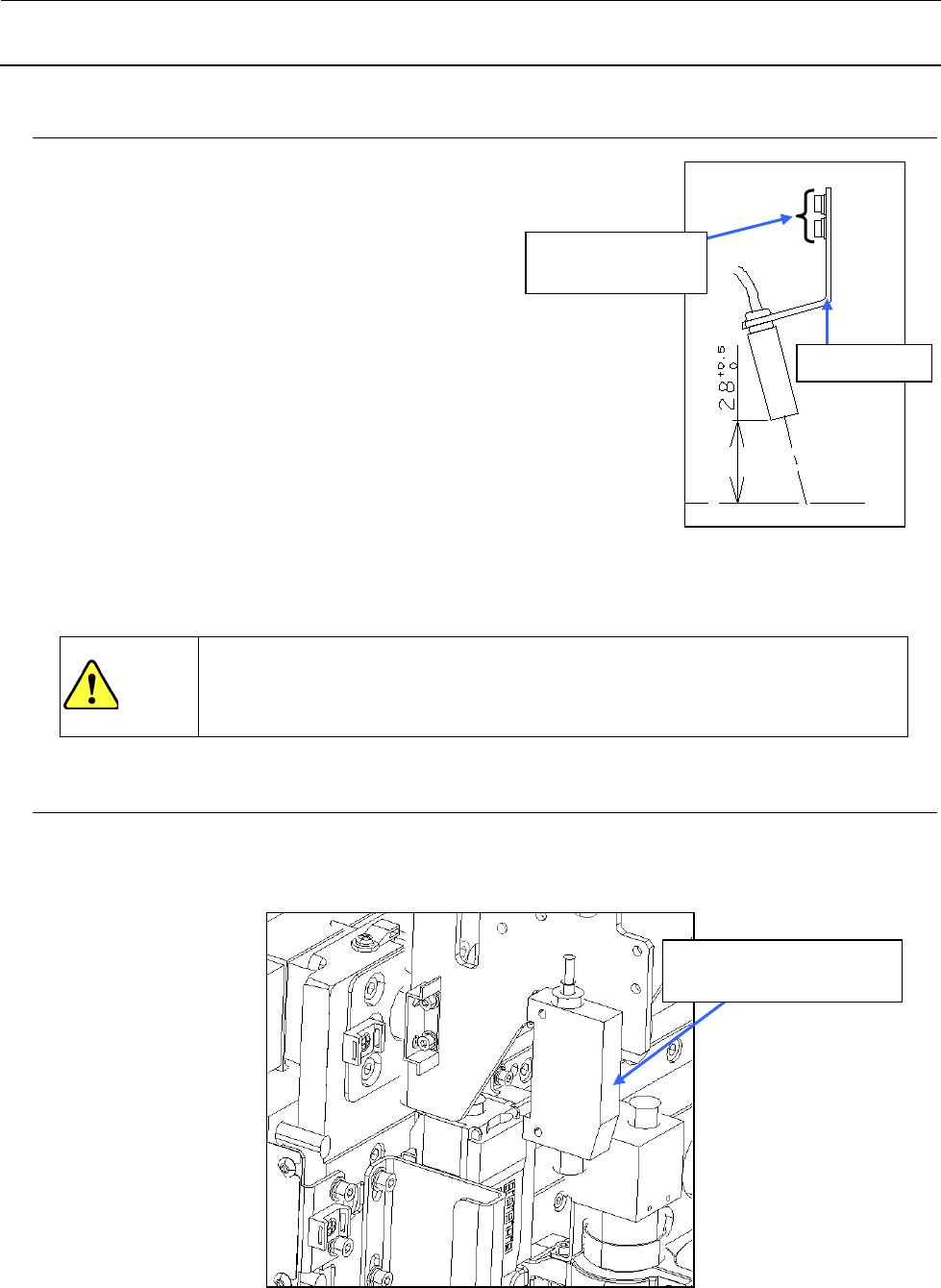

维修调整要领书
3-4
3-3-2．
传感器高度的调整
把坏标记传感器向 CAL 部上移动，把坏标记传感器面和 CAL 部上面的
距离调整为 28 0
+05
mm，拧松 cap（2 处），移动 BMR 镜头架，调整到规
定值。
调整后，请用带垫片内六角螺钉固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照 MS 参数。）
图 3-3-2-1 镜头高度的调整
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
3-3-3．
放大器部
1） 把放大器部分一边往下按一边往面前拉拆卸放大器部分。（图为 RR 贴装头）
2） 装配请按相反的步骤进行。LR 贴装头也同样进行。
图 3-3-3 放大器部的安装
CALﾌﾞﾛｯｸ
上面
带垫片内六角螺钉
M3×6
BMR 镜头架
CAL 部
上部
40047981
坏标记光纤放大器组件
注意
维修调整要领书
3-5
3-3-4．
光学纤维往放大器的安装
1） 打开箱盖，板倒单操作锁定杆。
2） 请将突起朝向无 LED 的一侧，把光纤插入放大器约 13mm。
插入后，板起锁定杆，确认光纤不会脱出后，请关闭箱盖。
图 3-3-4-1 放大器部 图 3-3-4-2 安装放大器部 图 3-3-4-3 插入光纤
3） 板起单操作锁定杆。请确认光纤不会脱出。
图 3-3-4-4 固定光纤装置
配线作业一定要在切断电源的状态下进行。
１）
40047981
坏标记光纤放大器组件
HD001310030
光纤装置
３）
受光侧
投光侧
２）
多芯光纤
单芯光纤
突起
注意
维修调整要领书
3-6
3-3-5．
坏标记传感器组件的开关设定
以工厂出厂时的状态使用。
接通电源，请确认是否为下图所示的状态。
图 3-3-5-1 坏板标记传感器的显示
＜LED 状态＞
橙色+绿色同时亮灯→在 ON 下稳定动作的状态
仅橙色亮灯 →在 ON 下不稳定动作的状态
橙色+绿色同时灭灯→在 OFF 下不稳定动作的状态
仅绿色亮灯 →在 OFF 下稳定动作的状态
L＝点灯动作
T=示教模式
模式开关
→
RUN
电子可变阻抗位置
8＝最大感度
