维修调整要领书 3-6 3-3 -5 ． 坏标记传感器组件的开关设定 以工厂出厂时的状态使用。 接通电源，请确认是否为下图所示的状态。 图 3 -3- 5-1 坏板标记传感器的显示 ＜ LED 状态＞ 橙色 + 绿色同时亮灯→在 ON 下稳定动作的状态 仅橙色亮灯 →在 ON 下不稳定动作的状态 橙色 + 绿色同时灭灯→在 OFF 下不稳定动作的状态 仅绿色亮灯 →在 OFF 下稳定动作的状态 L ＝点灯动作 T= 示教模式 模式开关 …
维修调整要领书
3-5
3-3-4．
光学纤维往放大器的安装
1） 打开箱盖，板倒单操作锁定杆。
2） 请将突起朝向无 LED 的一侧，把光纤插入放大器约 13mm。
插入后，板起锁定杆，确认光纤不会脱出后，请关闭箱盖。

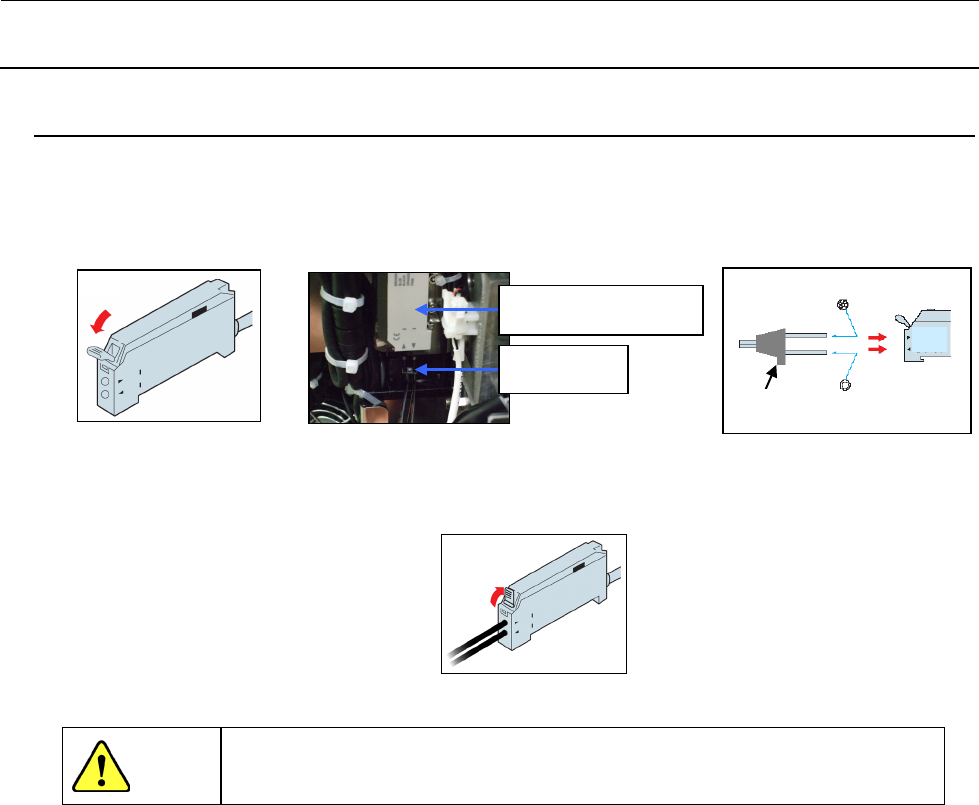

图 3-3-4-1 放大器部 图 3-3-4-2 安装放大器部 图 3-3-4-3 插入光纤
3） 板起单操作锁定杆。请确认光纤不会脱出。
图 3-3-4-4 固定光纤装置
配线作业一定要在切断电源的状态下进行。
１）
40047981
坏标记光纤放大器组件
HD001310030
光纤装置
３）
受光侧
投光侧
２）
多芯光纤
单芯光纤
突起
注意
维修调整要领书
3-6
3-3-5．
坏标记传感器组件的开关设定
以工厂出厂时的状态使用。
接通电源，请确认是否为下图所示的状态。

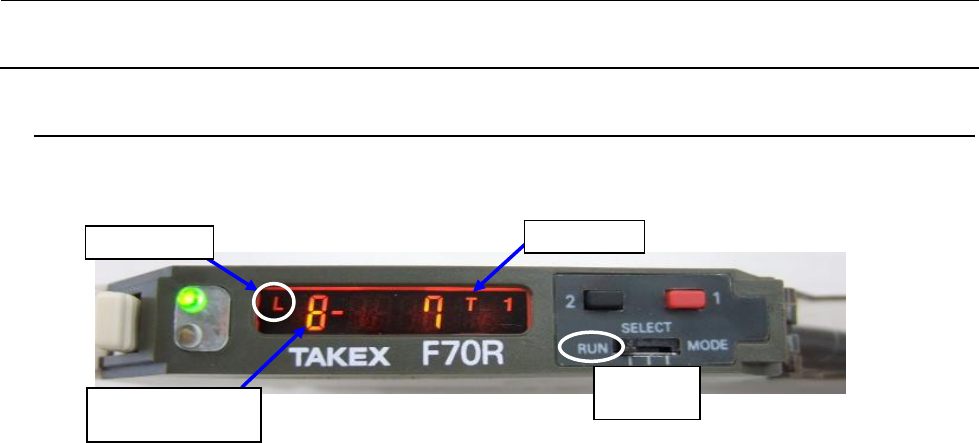

图 3-3-5-1 坏板标记传感器的显示
＜LED 状态＞
橙色+绿色同时亮灯→在 ON 下稳定动作的状态
仅橙色亮灯 →在 ON 下不稳定动作的状态
橙色+绿色同时灭灯→在 OFF 下不稳定动作的状态
仅绿色亮灯 →在 OFF 下稳定动作的状态
L＝点灯动作
T=示教模式
模式开关
→
RUN
电子可变阻抗位置
8＝最大感度
维修调整要领书
3-7
3-3-6．

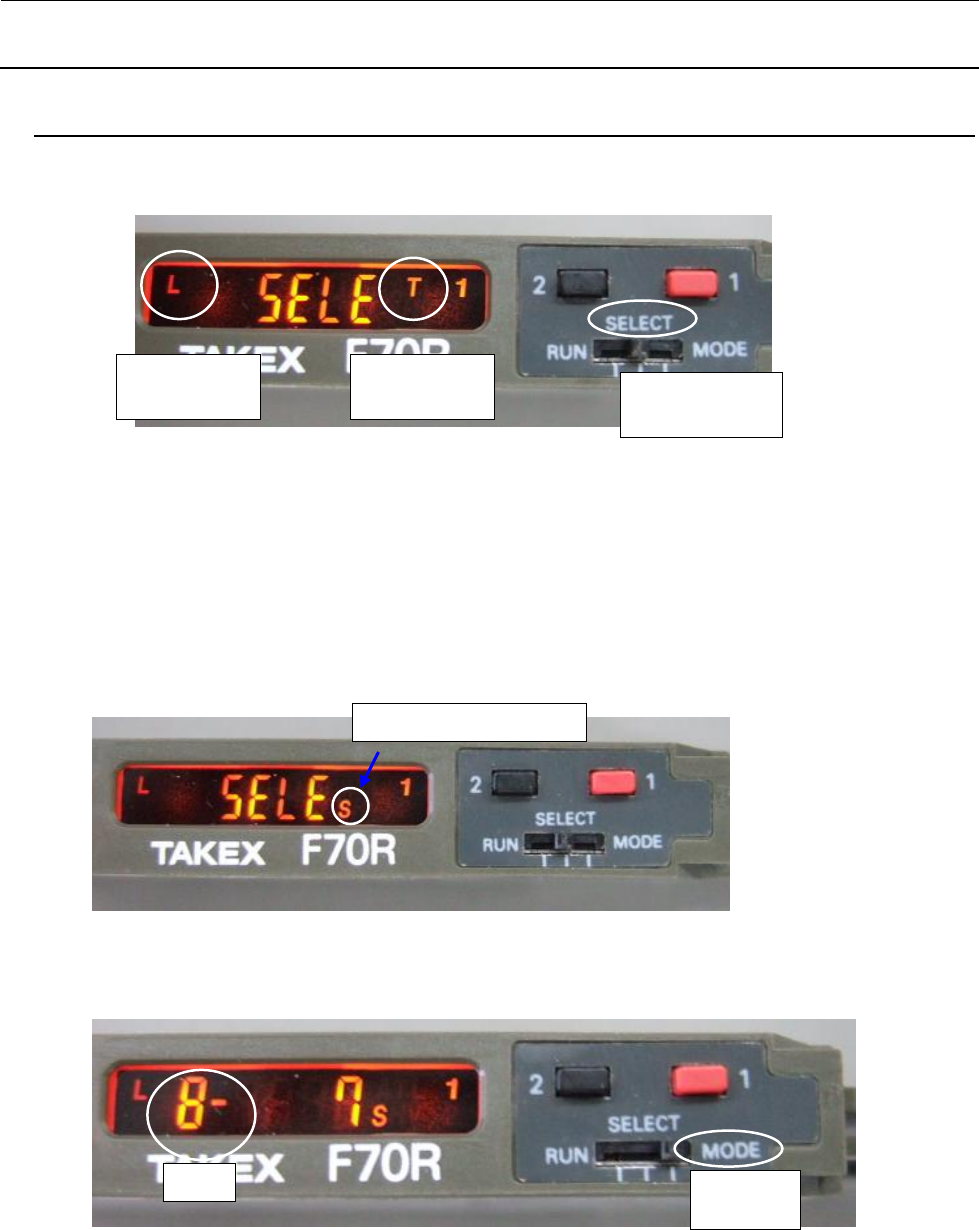

F70R 光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・动作模式的设定
・传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的顺序变化，请选择【
T】
后将模式开关扳回【RUN】。
・动作模式的选择(灯亮动作的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【2】(黑色)，动作模式表示部分按照
L
→
LO
→
LF
→
LOF
→
D
→
DO
→
DF
→
DOF
的顺序变化，请选择【
L】
后，将模式开关扳回【RUN】。
・电子可变阻抗位置的选择
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE
】。
电子可变阻抗的
数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【
8
】。模式开关由【MODE】返 回【 SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的顺序变化，请选择【
T
】后，将模式开关扳回【RUN】。
模式开关
→SELECT
①传感器功能
表示部
②动作模式
表示部
S=动作水平的手动设定
闪亮
模式开关
→MODE
