维修调整要领书 5-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 5 基板传送装置 5-1 ． 传送皮带的更换 1 ） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部） 图 5 -1- 1 基板传送和传送皮带 2 ） 更换成表 5-1-1 货号的皮带。 3 ） 调 整传送 皮带的 张力时 ，先测 定没有 施加张 力的皮带长度，移动长孔部的传送皮带轮的位置，让 长度增加 0.5 ％。 ＜ 调整方法 ＞ 调整方法是，在传送轨道上…
维修调整要领书
4-9
4-8．
更换 OCC 部分后的从新调整
○：必须, △：确认, －：不需要
※：选购品
表 4-8-1 更换 OCC 部分后的从新调整项目一览表
OCC 镜头配件 OCC 照明配件 照明基板组件 镜头滤光片
OCC 聚焦调整 ○ － － －
滤光镜调整 △ ○ － ○
OCC 光量调整 △ ○ ○ ○
调整共用标记 ○ － － －
确认 X 束平行 ○ － － －
OCC 偏移量 ○ － － －
校准台偏移量 ○ － － －
校准片固定器 ○ － － －
Head 偏移量 ○ － － －
HMS 偏移量 ○ － － －
BMR 偏移量
※
○ － － －
ATC 偏移量 △ － － －
AWC 偏移量 △ － － －
吸取基准位置偏移量 △ － － －
CVS 偏移量
※
△ － － －
SOT 方向检查台
※
△ － － －
VAC-CAL 偏移量 △ － － －
贴片综合偏移量 ○ － － －
MS 参数的输入，请从上开始按顺序进行。
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
注意
维修调整要领书
5-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5
基板传送装置
5-1．
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）

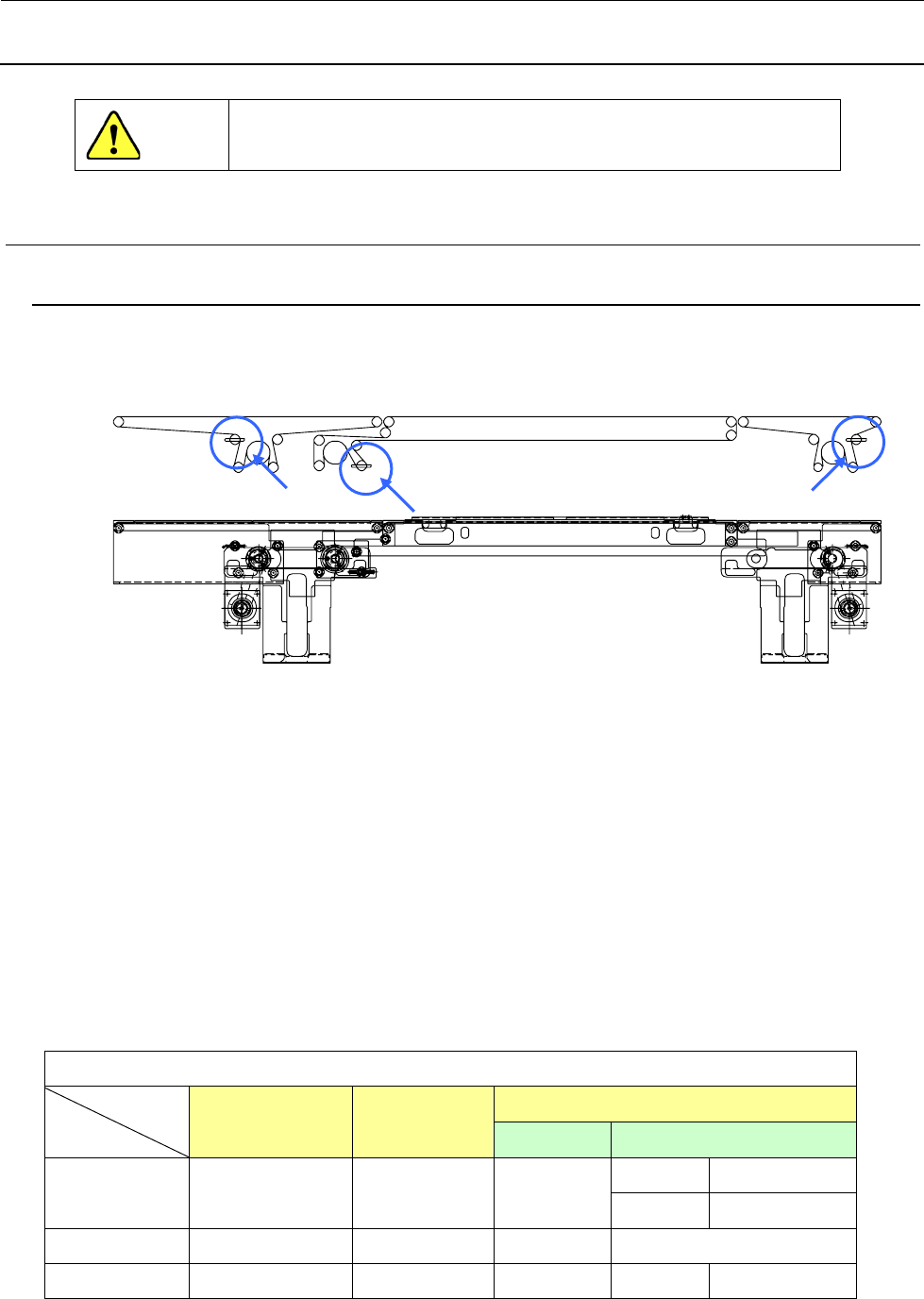

图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让
长度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
表 5-1-1 传送带货号
【更换零件一览表】
STATION
JOINT
IN/OUT
ST
传送延长
L 基板规格 40046935 40046936 40046937
150mm 40073709
250mm 40073708
L-wide（注） 40046935 40046936 40046938 -
XL 基板规格 40092069 40092061 40092060 200mm 40092062
（注） L-wide 属于选配规格
IN/OUT 轨道
S 轨道
JOINT 轨道
危险
维修调整要领书
5-2
5-2．
传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变
坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．
传送皮带轮 A 组：E21117150A0

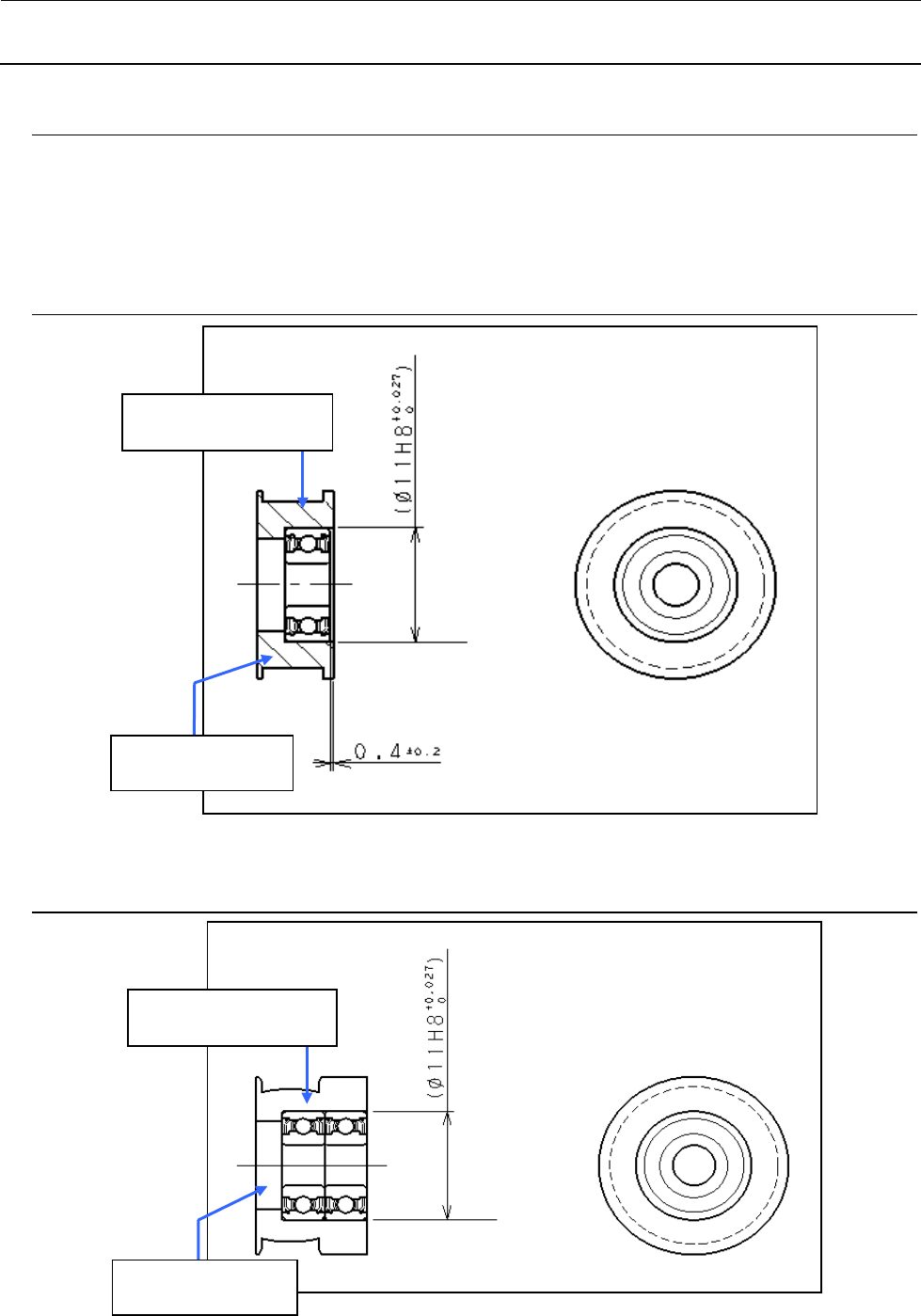

图 5-2-1-1 传送皮带轮Ａ组
5-2-2．
传送皮带轮 B 组：E20897210A0
图 5-2-2-1 传送皮带轮 B 组
SB104000100
凸轮轴承 数量：1
E2111715000
传送皮带轮Ａ 数量：1
E2089721000
传送皮带轮B 数量：1
SB104000100
凸轮轴承 数量：2
