维修调整要领书 5-5 5-5 ． WAIT/STOP/C - OUT 传感器的更换 图 5 -5- 1 各传感器配置（左→右流向） 5-5 -1 ． 光纤部的更换 1 ） 从传送轨道上取下光纤。 2 ） 请放倒传感器放大器的光纤固定杆，抽出光纤。 3 ） 从ＷＡＩＴ传感器支架取下光纤。 4 ） 安装时，请按照３）→１）的顺序进行安装。 ※ 请将光 纤一 直插到 放大器 装置的内部。光纤的插入长度请以基准 标记为参照。 ※ 更换后请进行…

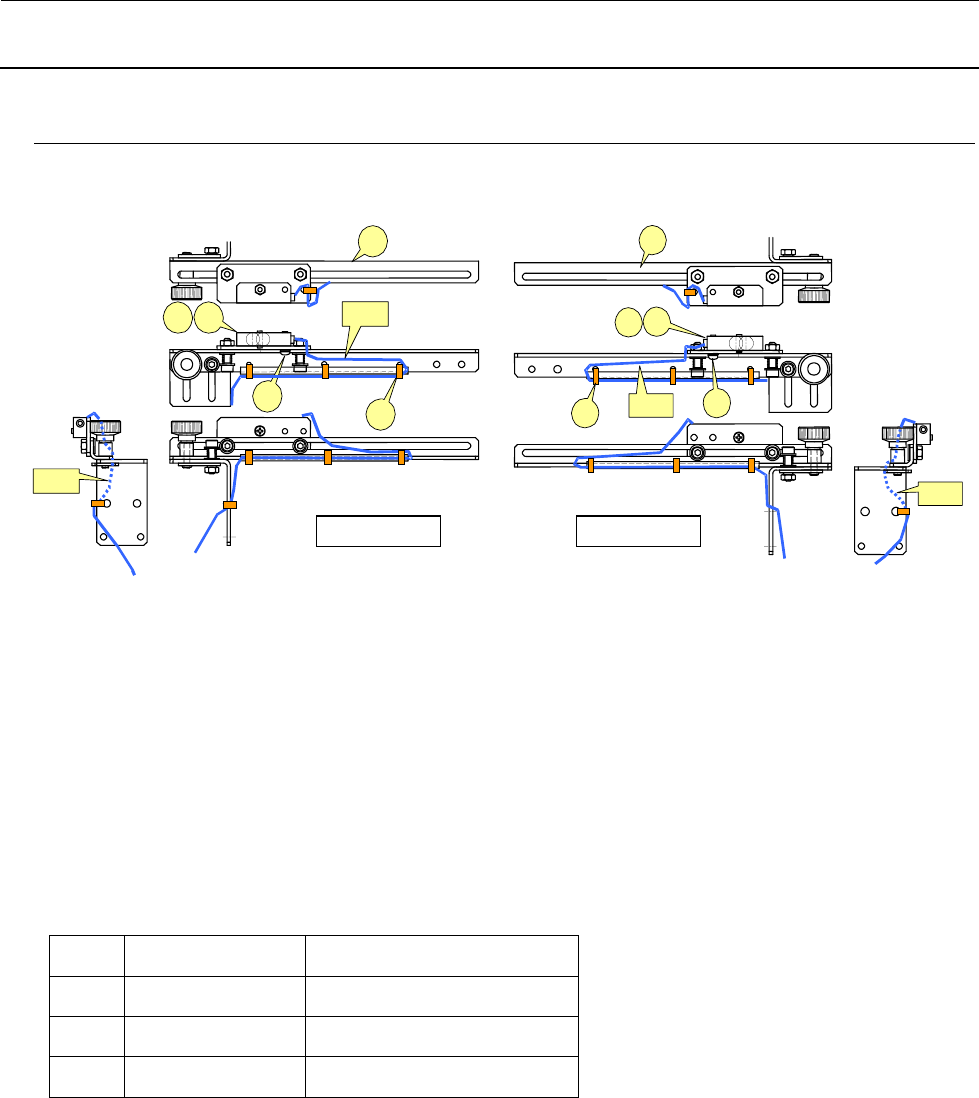

维修调整要领书
5-4
5-4．
IN/OUT 传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
图 5-4-1 IN/OUT 传感器
＜灵敏度调整＞
1） 此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
2） 把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再
慢慢地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
【更换零件一览表】
② 40002208 入口传感器组
③ 40002210 出口传感器组
④ SL4031291SC 带垫片内六角螺栓 M3×12
⑤ EA9500B0000 束线箍 60
表 5-4-1 IN/OUT 传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器

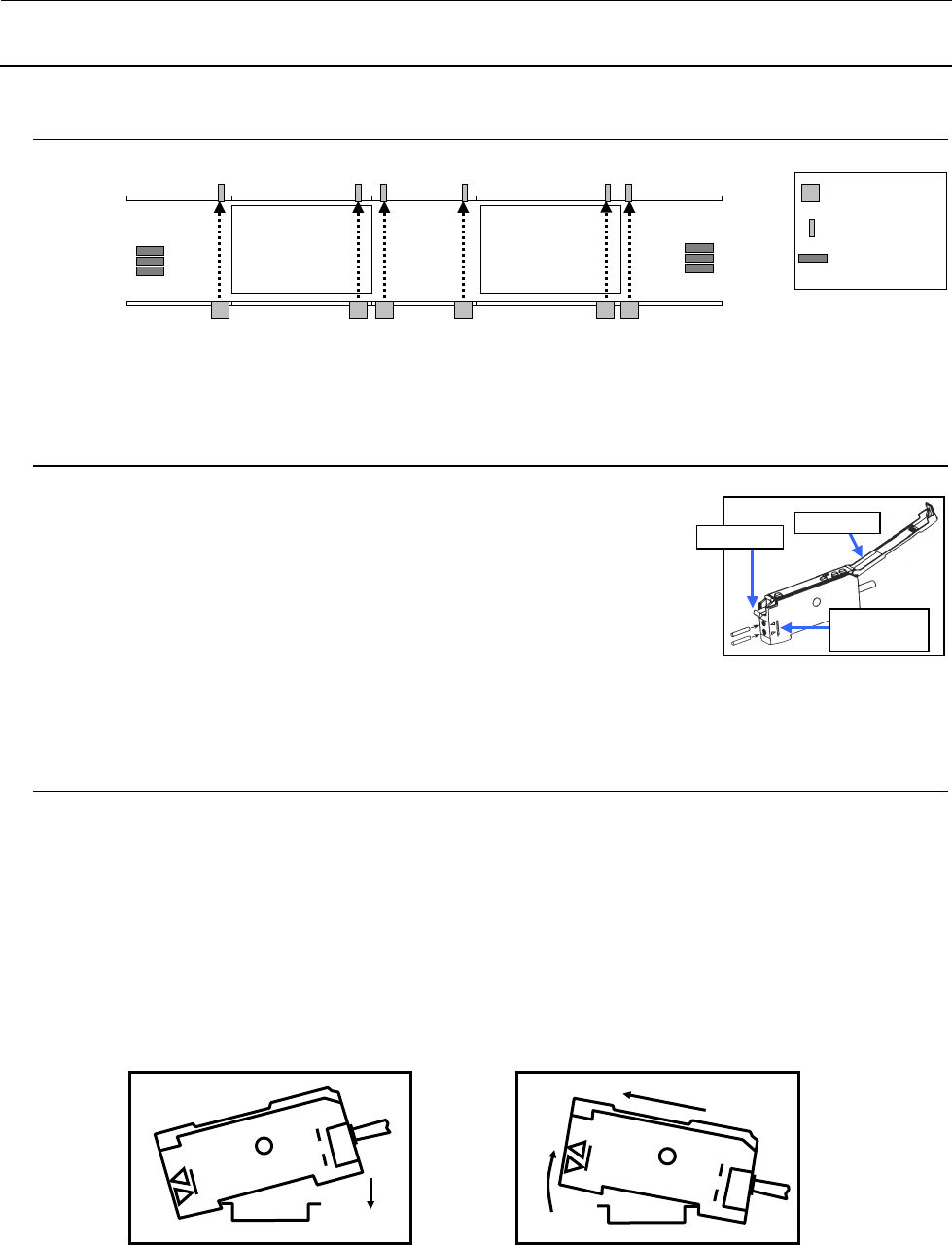

维修调整要领书
5-5
5-5．
WAIT/STOP/C-OUT 传感器的更换
图 5-5-1 各传感器配置（左→右流向）
5-5-1．
光纤部的更换
1） 从传送轨道上取下光纤。
2） 请放倒传感器放大器的光纤固定杆，抽出光纤。
3） 从ＷＡＩＴ传感器支架取下光纤。
4） 安装时，请按照３）→１）的顺序进行安装。
※ 请将光纤一直插到放大器装置的内部。光纤的插入长度请以基准
标记为参照。
※ 更换后请进行「5-5-3 章 WAIT/STOP/C-OUT 传感器的感度调整」。
5-5-2．
放大器装置的更换
＜安装方法＞
1） 把放大器前部的槽（Ａ部）插入 DIN 轨道。
2） 从ＷＡＩ传感器部拔下受光侧光纤。
＜拆卸方法＞
1） 只要将装置使劲往前方推（①），前部的锁片就能取下来。
2） 如图所示往上拉（②）就能拆卸下来。
图 5-5-2-1 安装传感器放大器 图 5-5-2-2 拆卸传感器放大器
※ 更换后请进行「5-5-3 章 WAIT/STOP/C-OUT 传感器的感度调整」。
L-STATION R-STATION
WAIT-L
WAIT-R
STOP-L
COUT-L
STOP-R
COUT-R
WAIT-R
STOP-R
COUT-R
WAIT-L
STOP-L
COUT-L
传感器发光部
传感器受光部
放大器
图 5-5-1-1 传感器放大器
操作保护罩
光纤固定杆
光纤插入长度
基准标记
A
B
②
①
维修调整要领书
5-6
【更换零件一览表】
货号 品名 备注
L 规格
输送装置 L 用
40047772 WAIT-L SENSOR ASM
光纤装置是传感器放大器的
附件。
40047774 STOP-L SENSOR ASM
40047773 COUT-L SENSOR ASM
输送装置 R 用
40047775 WAIT-R SENSOR ASM
40047777 STOP-L SENSOR ASM
40047776 COUT-R SENSOR ASM
XL 规格
输送装置 L 用
40090061 WAIT-L SENSOR ASM
40090063 STOP-L SENSOR ASM
40090062 COUT-L SENSOR ASM
输送装置 R 用
40090064 WAIT-R SENSOR ASM
40090066 STOP-L SENSOR ASM
40090065 COUT-R SENSOR ASM
表 5-5-2-1 WAIT/STOP/C-OUT 传感器
