维修调整要领书 5- 10 5-7 ． 支撑台原点传感器（ BU 原点传感器）的更换 1 ） 从三传感器架卸下传感器。 2 ） 把传感器和传感器配件之间的距离调整为 1 ｍｍ。 图 5 -7- 1 BU 原点传感器 5-8 ． T- PI N 传感器的更换（选购品） 1 ） 卸下调整螺丝，卸下传感器架，更换传感器。 安装时，把中心销只下降 1.5 - 0 ０ .5 ｍｍ的状态下，拧松调节螺丝上下移动传感器架把Ｔ ・ ＰＩＮ传 感器调整到…
维修调整要领书
5-9
5-6．
止动器缸筒的更换
1） 请先拆下①的六角螺母。②③④就能拆下来了。
2） 请拆下固定汽缸的⑤六角螺母。（工具：尺寸为 11 一面带孔一面带齿的螺丝扳手）
3） 从汽缸中拆下速度控制器。（需事先确认好拆哪一侧的速度控制器）
4） 请按照 3）→1）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
5） 组装后，接入空气（０.49 Ｍｐａ），确认动作是否顺畅。

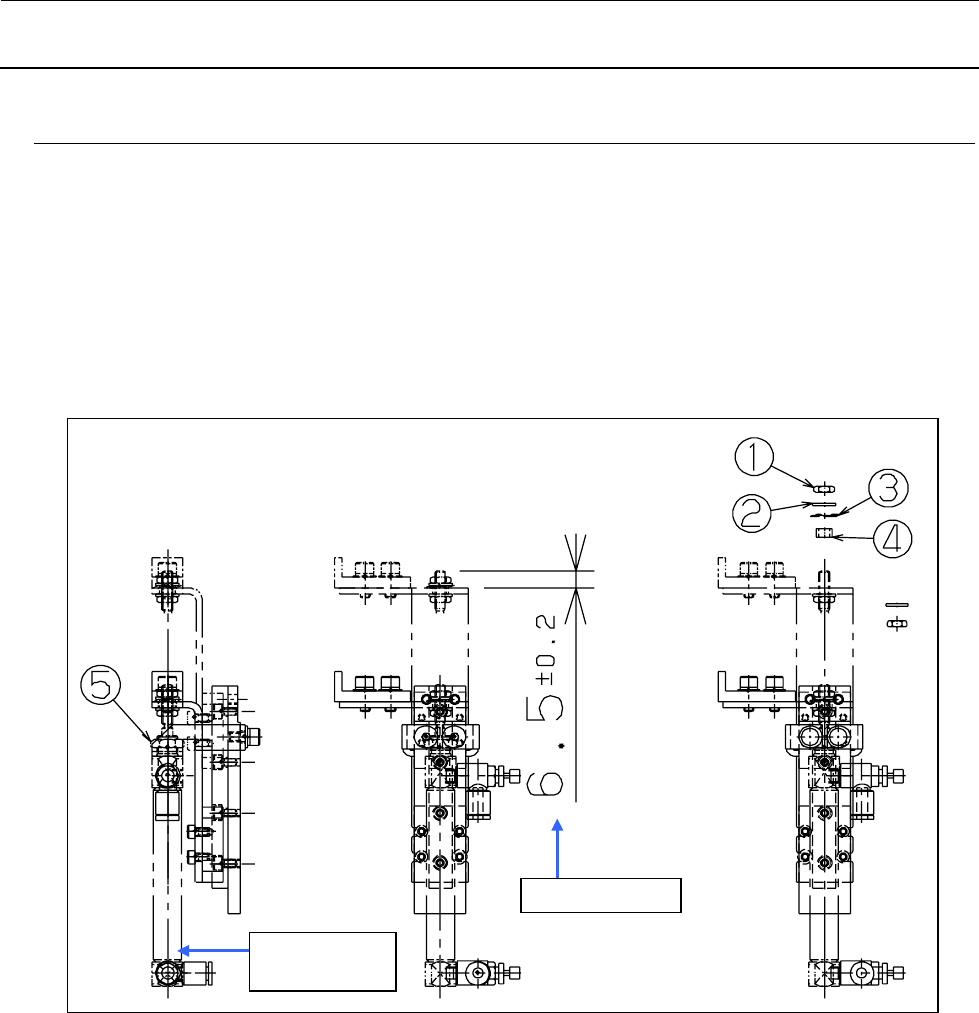

图 5-6-1 止动器缸筒
汽缸杆的出量
PA1004514A0
气缸
维修调整要领书
5-10
5-7．
支撑台原点传感器（BU 原点传感器）的更换
1） 从三传感器架卸下传感器。
2） 把传感器和传感器配件之间的距离调整为 1 ｍｍ。

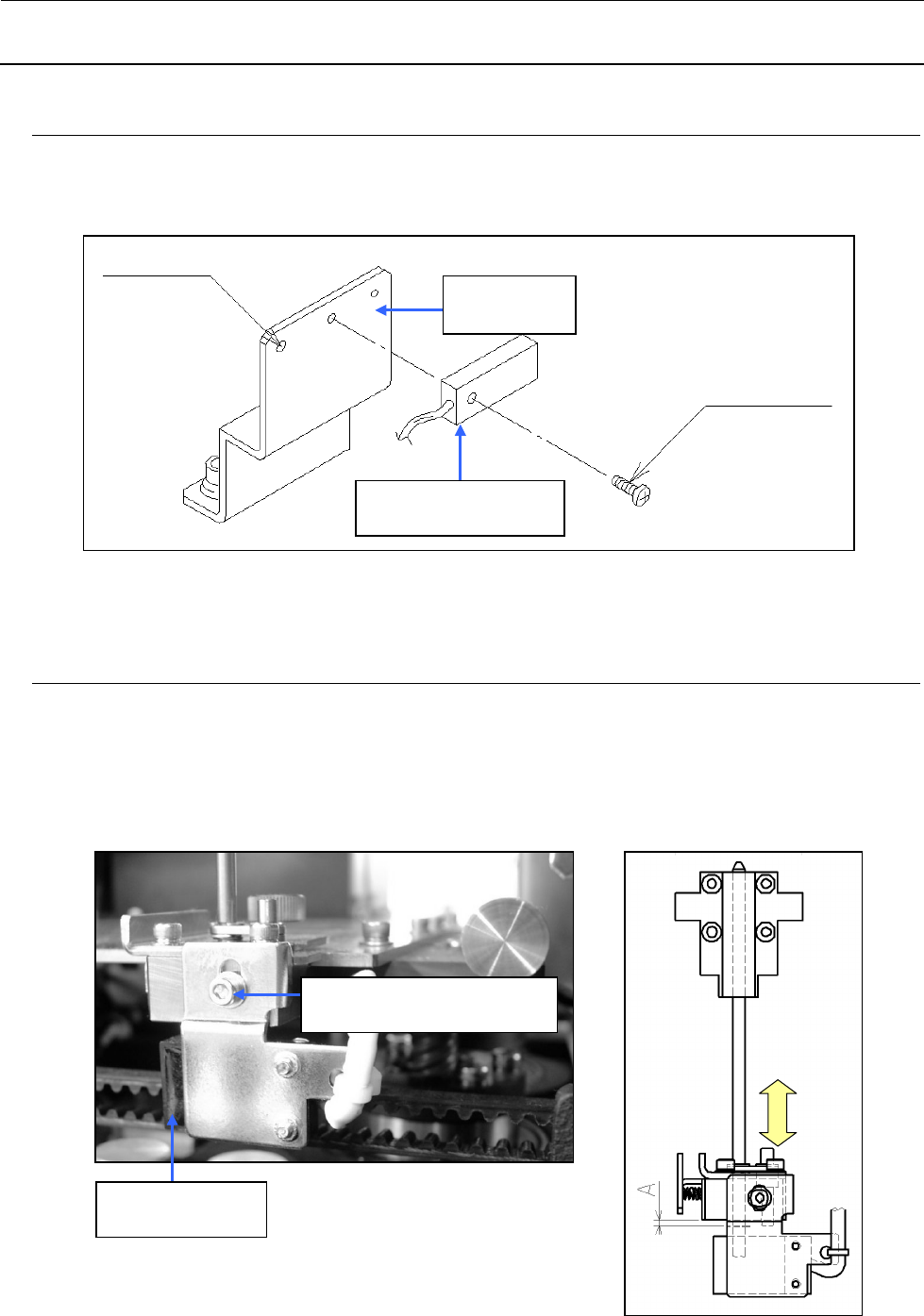

图 5-7-1 BU 原点传感器
5-8．
T-PIN 传感器的更换（选购品）
1） 卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
- 0
０
.5 ｍｍ的状态下，拧松调节螺丝上下移动传感器架把Ｔ・ＰＩＮ传
感器调整到ＯＮ。
2） 进行电缆线的处理。
图 5-8-1 T-PIN 传感器
40046962
BU传感器架
40002124
支撑台原点传感器组
扎线带用
传感器附属螺丝
SL6030692TN
带垫片内六角螺栓 M3×6
40002122
T-PIN传感器组件
维修调整要领书
5-11
5-9．
推顶器 Y 缸筒的更换（外形基准）
1） 请拆下①处的汽缸。把汽缸拆下后弹簧也可以拆卸。
2） 从汽缸中拆下速度控制器。（需事先把握好拆哪一侧的速度控制器。）
3） 先用螺丝扳手把汽缸杆部固定然后再用螺丝扳手把②拆下来。
4） 请按照 3）→1）的顺序进行组装。
5） 安装后，请放入空气（0.49Mpa），确认活动顺畅。

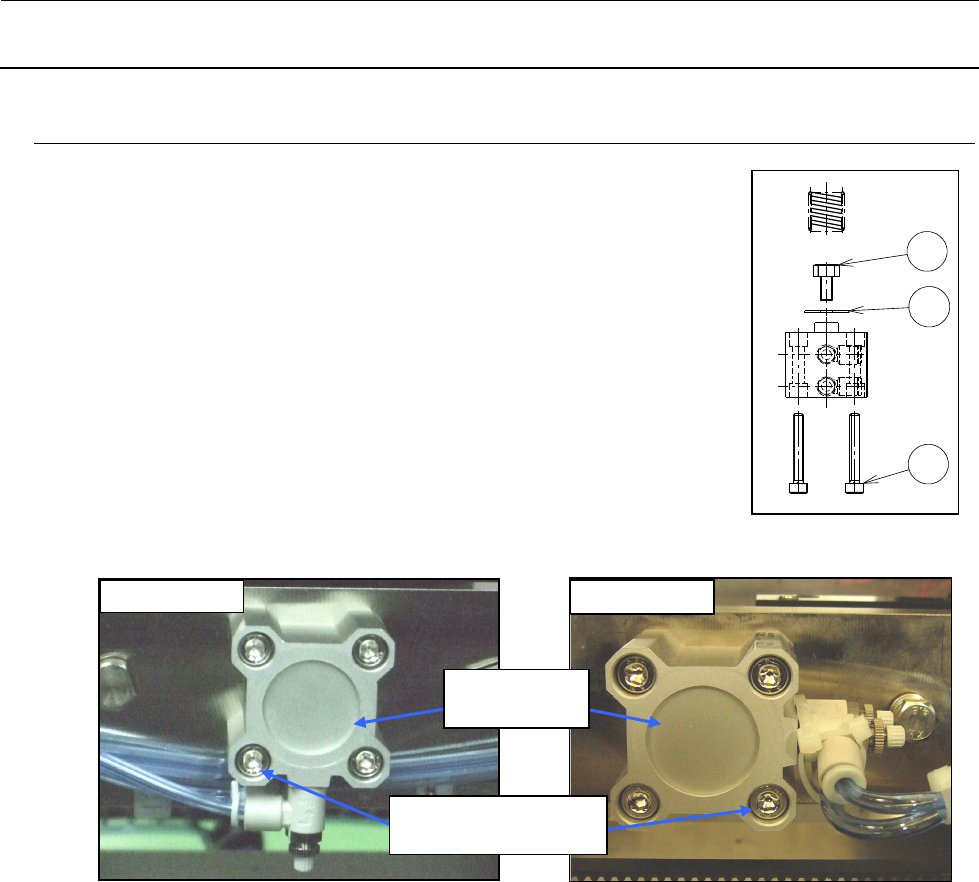

图 5-9-1 推杆 Y 气缸
图 5-9-2 推杆 Y 气缸（面前基准） 图 5-9-3 推杆 Y 气缸（内部基准）
※ 因面前和内部的基准不同，汽缸的装配方向也不同。
※ 内部基准的时候，当基板宽度最大时须用相连电线把速度控
制器固定，以免与宽度调整同步皮带干涉。
※
汽缸速度控制器已经调整过（QA 表 5-13 页），所以零件更换后无需调整。
【面前基准】 【内部基准】
PA250100100
气缸
SM6053502TN
内六角螺栓 M5×35
