维修调整要领书
5-20
5-14．
自动基板宽度调整
5-14-1．
AWC 电动机的更换
1） 请拆下电动机中转电线的插头。
2） 拧松电动机支架②的定位螺钉③，请将驱动皮带从电动机皮带轮④中拆下。
3） 请拧松电动机定位螺钉⑤，拆下电动机①。
4） 请从电动机皮带轮④中拆下电动机。
5） 请按照 4）→1）的顺序进行组装。组装时请保证电动机轴的端面和④皮带轮的端面一致。
6） 请调整驱动皮带的张力。
• 驱动皮带的张力的调整方法
皮带的中央部（参照下图）用 UNITTA 制皮带张力计进行测量。
① 对张力计的输入值 重量：002.5
宽度：009.0
长度：0133
② 调整值 25±2.5N·m

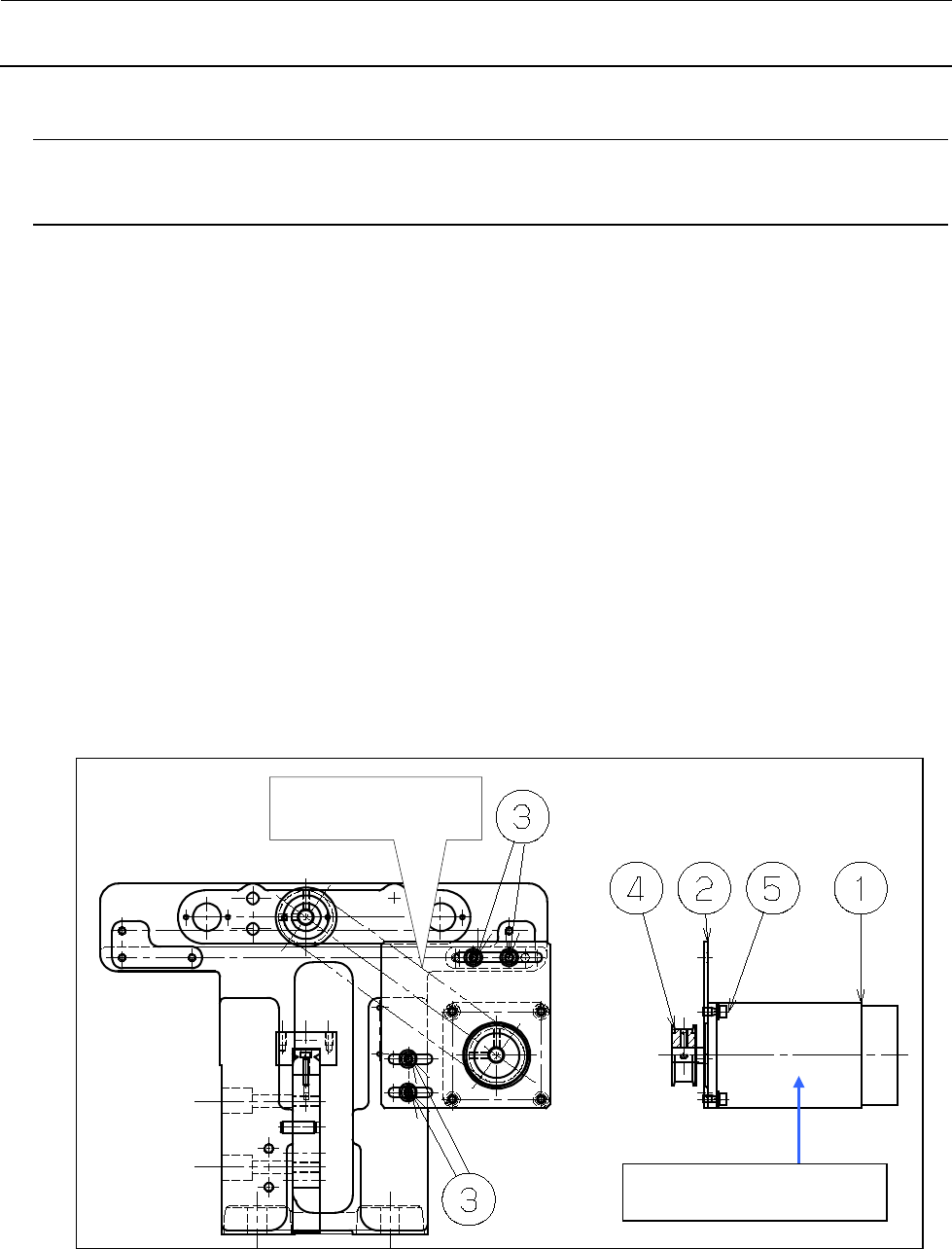

图 5-14-1-1 AWC 电动机
在这个位置用张力计进
行测量
①40048077
自动调宽电动机组件
维修调整要领书
5-21
5-14-2．
AWC 原点传感器的更换
1） 拧松②螺钉，从①AWC 原点传感器支架中取出 AWC 原点传感器并进行更换。
2） 安装须保证③AWC 传感器配件与 AWC 原点传感器的间隙为 1 ㎜。
图 5-14-2-1 AWC 原点传感器
5-14-3．
传送限制干涉传感器的更换
1） 将传感器限位器与输送止动器干涉传感器的间隙调整为
1mm。
2） 传感器配件的组装位置
缩小传送宽度，使传感器配件靠近传送限制干涉传感器，传感器开（LED 亮灯）后，再沿箭头的
方向移动 1mm 的位置进行固定。
图 5-14-3-1 传感器配件的间隙
① 电源开时在按下紧急停止按钮的状
态下，用手动使传送宽度变窄。
② 把传感器配件（①）向左方移动，当传感器
LED 亮灯后再靠近 1mm。
传送宽度 50mm
『基准侧』 『从动侧』
40002120
自动调宽原点传感器组件
维修调整要领书
5-22
5-15．

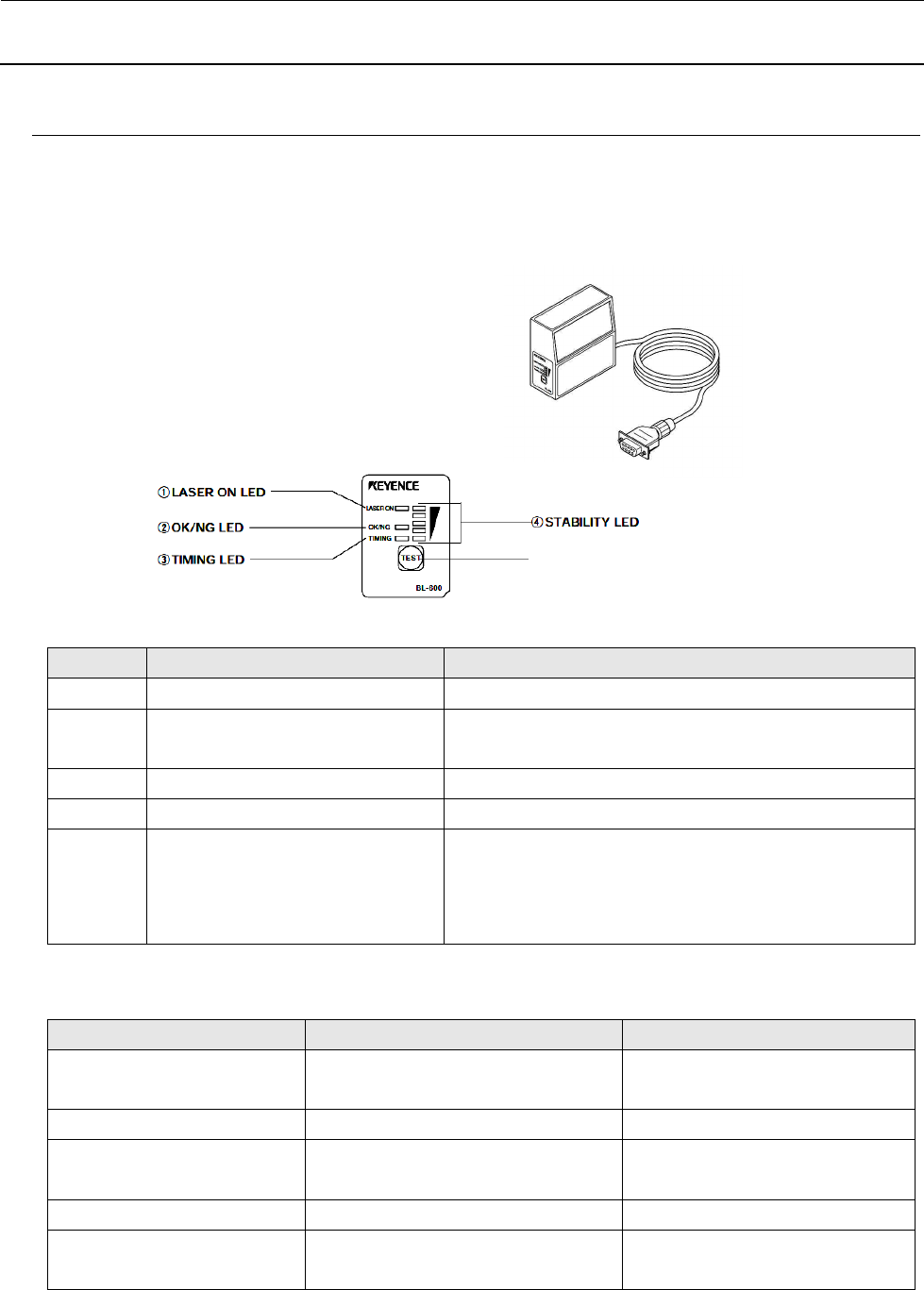

条形码阅读机的更换（随需应变生产，用于 SCS 的选项）
（1） 功能
传送部的条形码阅读机，其作用是读取电路板的 1 维条形码，将其结果利用 RS232C 发送至
cPCI-8994 电路板进行通信。
（2） LED 的意义
编号
名称
功能
① LASER ON LED 激光发光时亮灯。
② OK/NG LED ・ 输出 OK 时“緑”亮灯。
・ 输出 NG 时“红”亮灯。
③ TIMING LED 定时输入 ON 时亮灯。
④ STABILITY LED 显示读取的稳定度和主机的工作状況（参照下表）。
⑤ ⑤TEST 开关 利用这一开关可进行以下操作。
・ 测试模式的启动。
・ 快速（2 秒以内）按 1 次该开关，BL-600 系列即
读取 1 次条形码。
条形码阅读机工作状況所决定的 STABILITY LED 显示
条形码阅读机工作状況
STABILITY LED 的显示
处理
电源接通时 从 STABILITY LED 的最下层
开始依次亮灯。
－
设置模式中 STABILITY LED 全部闪烁。 －
设置收发信待机状态 STABILITY LED 从上开始
第 1，3，5 层同时闪烁。
－
激光強制 OFF 时 STABILITY LED 的最下层闪烁。 －
条形码阅读机错误 STABILITY LED 从上开始
第 2，3，4 层中的某一个闪烁。
可能是主机故障或电源电压降
低。
⑤TEST 开关
