维修调整要领书 8-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 8 送料器台架 送料器台车 电动式台架（选购品） 8-1 ． 机械式送料器 用 ・ 电动式送料器用的共用部位 8-1 -1 ． 台架上升气缸的更换 1 ） 关掉主体电源。 2 ） 打开选择器，打开左右辊拨杆，让台架提升器上升。 3 ） 松开提升气缸轴，并卸下。（更换侧） 4 ） 关掉主体总压缩空气。（手阀） 5 ） 请拆下提升器支架组装螺钉。 6 ）…
维修调整要领书
7-2
5） 请调整传感器配件的位置。
OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。
CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。
6） 请装配φ４空气软管。
请参照图 7-1-5，用空气软管（φ4）装配调速器和电磁阀。
图 7-1-5 空气配管和速度控制器的位置
7-2．
ATC OPEN/CLOSE 传感器的更换
1） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
2） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。
7-3．
速度控制器的调整
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
滑板的开闭时间请在手动控制画面上确认。
规格值 滑板开闭时间…80±5msec

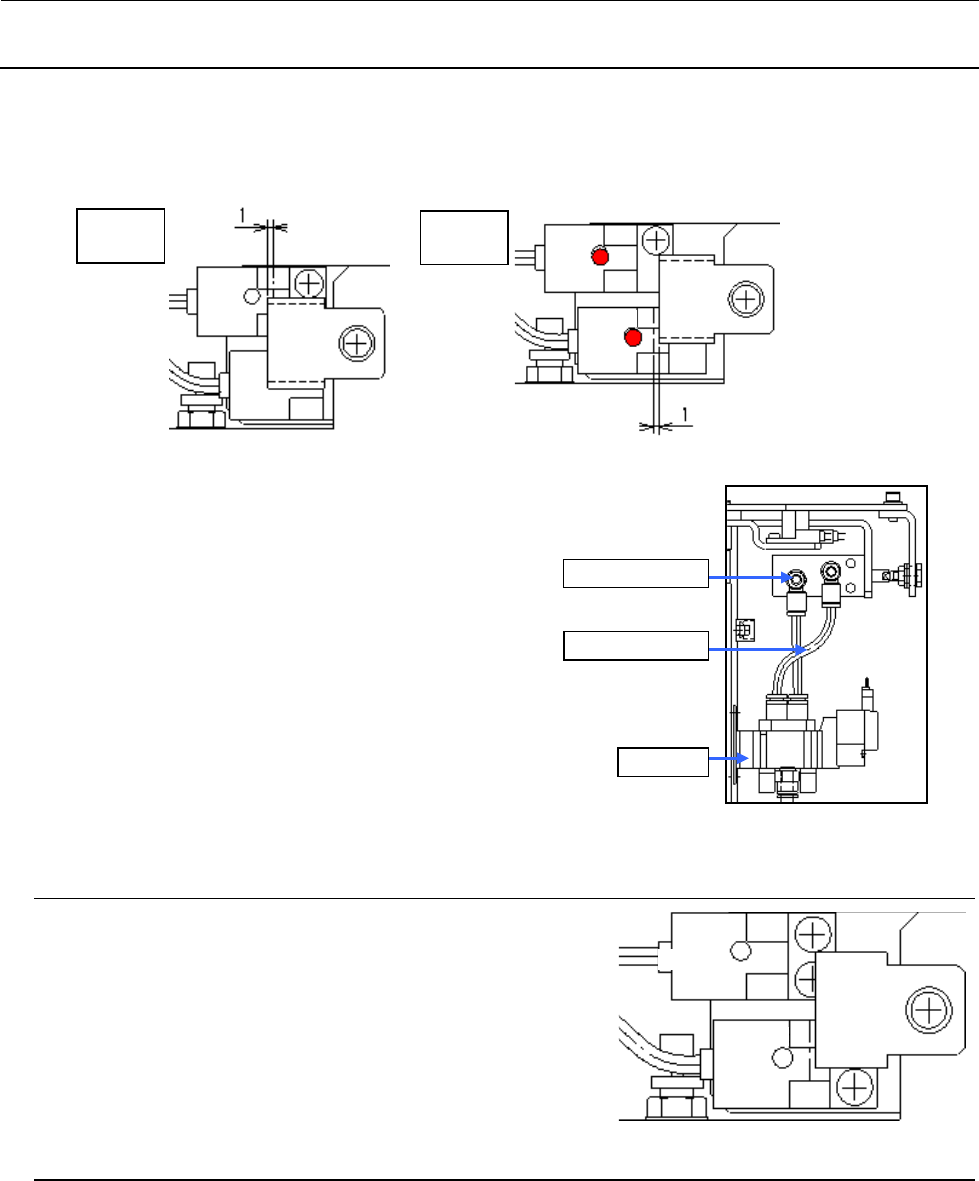

图 7-1-4 CLOSE 时
传感器
LED 点亮
CLOSE
传感器
传感器
碰块
图 7-1-3 OPEN 时
传感器
LED 熄灭
OPEN
传感器
传感器
碰块
图 7-1-6 OPEN/CLOSE 传感器
OPEN
传感器
CLOSE
传感器
传感器碰块
电磁阀
速度控制器
空气软管φ4
维修调整要领书
8-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8
送料器台架 送料器台车 电动式台架（选购品）
8-1．
机械式送料器用・电动式送料器用的共用部位
8-1-1．
台架上升气缸的更换
1） 关掉主体电源。
2） 打开选择器，打开左右辊拨杆，让台架提升器上升。
3） 松开提升气缸轴，并卸下。（更换侧）
4） 关掉主体总压缩空气。（手阀）
5） 请拆下提升器支架组装螺钉。
6） 向上拉台架提升器。（更换侧）
7） 卸下台架上升气缸安装螺丝４个，卸下气缸。
8） 把速度控制器安装到新的气缸上。
9） 安装气缸，从上方插入台架提升器。
10） 请把提升气缸轴拧进气缸杆里。
11） 请拆下提升器支架。
12） 打开主体的总压缩空气阀。
13） 调整左右气缸的速度控制器。（参照 8-6）
14） 安装送料器台。
15） 打开电源。

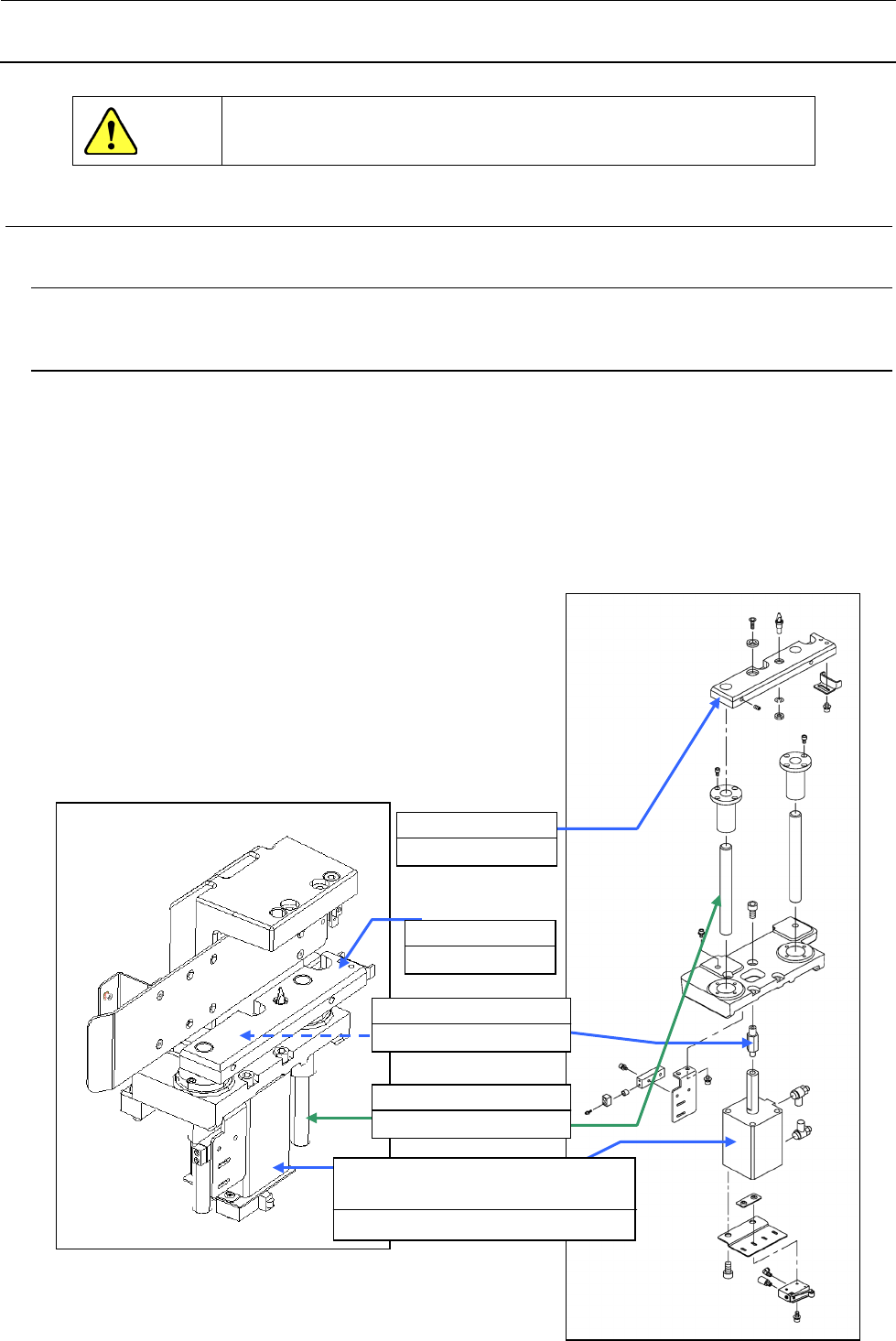

图 8-1-1-1 与台架上升气缸相关联的零件
危险
40047264
台架提升器RS
40047265
台架提升器LS
40047263
提升气缸轴85
40047261
提升器导向轴25
图 8-1-1-2 提升器支架
PA630850100 （没有 M/C Rev）
PA630850200 （M/C Rev. A以后）
气缸
维修调整要领书
8-2
8-1-2．
台架上升气缸的速度控制调整（选购品、送料器台）
1） 固定调整右侧的气缸速度控制器和左侧的气缸
速度控制器。
2） 速度控制器请固定在 3.8～4.2 秒完成上升・2
～2.5 秒完成下降的速度。（组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速
度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调
整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控
制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。

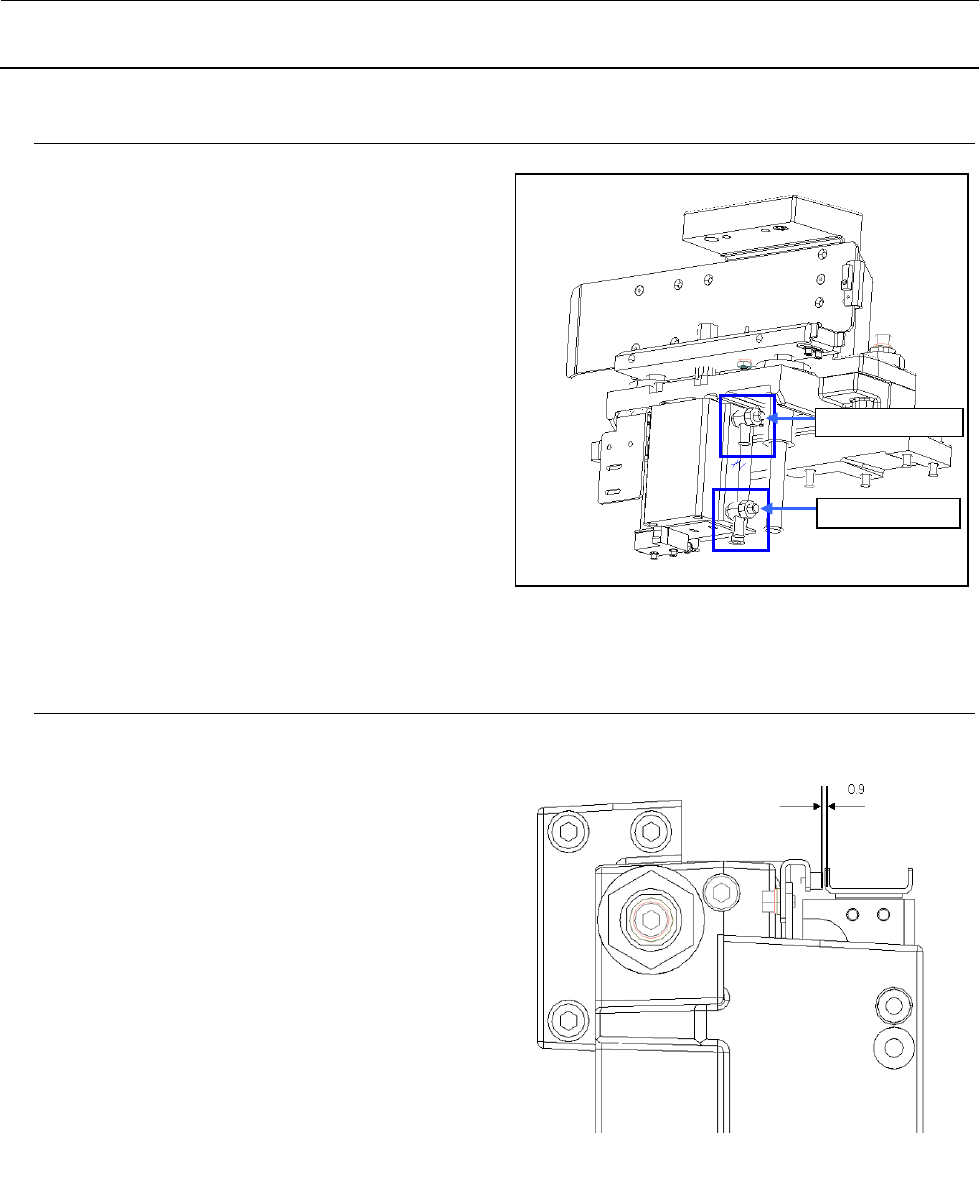

图 8-1-2-1 台架上升汽缸的位置
8-1-3．
台架上升检测传感器的更换（选购品、送料器台）
1） 关闭主体的电源。
2） 下降升降器。
3） 拧松安装螺丝，卸下传感器进行更换。
4） 按照相反的程序进行安装。
<调整>
1） 打开主体电源。
2） 如右图所示，把台架传感器配件与传感器相
距 0.9mm 组装起来。上升台架，确认 LED 是
否亮灯。
图 8-1-3-1 台架上升检测传感器
上速度控制器
下速度控制器
