维修调整要领书 8-3 8-1 -4 ． 选择器的更换（选购品、送料器台） 1 ） 关闭主体的总压缩空气阀门。（手阀） 2 ） 向左转动选择器盖，从护罩上卸下选择器。 3 ） 给半管接头、消音器更换新的选择器，请用盖子把保护罩固定在选择器上。 4 ） 打开主体的总压缩空气阀门。 图 8 -1- 4-1 选择器组件（ 40000585 ） 8-1 -5 ． 辊拨杆的更换（选购品、送料器台） ① 没有 M/C Rev 请关闭空气之后再进行更…
维修调整要领书
8-2

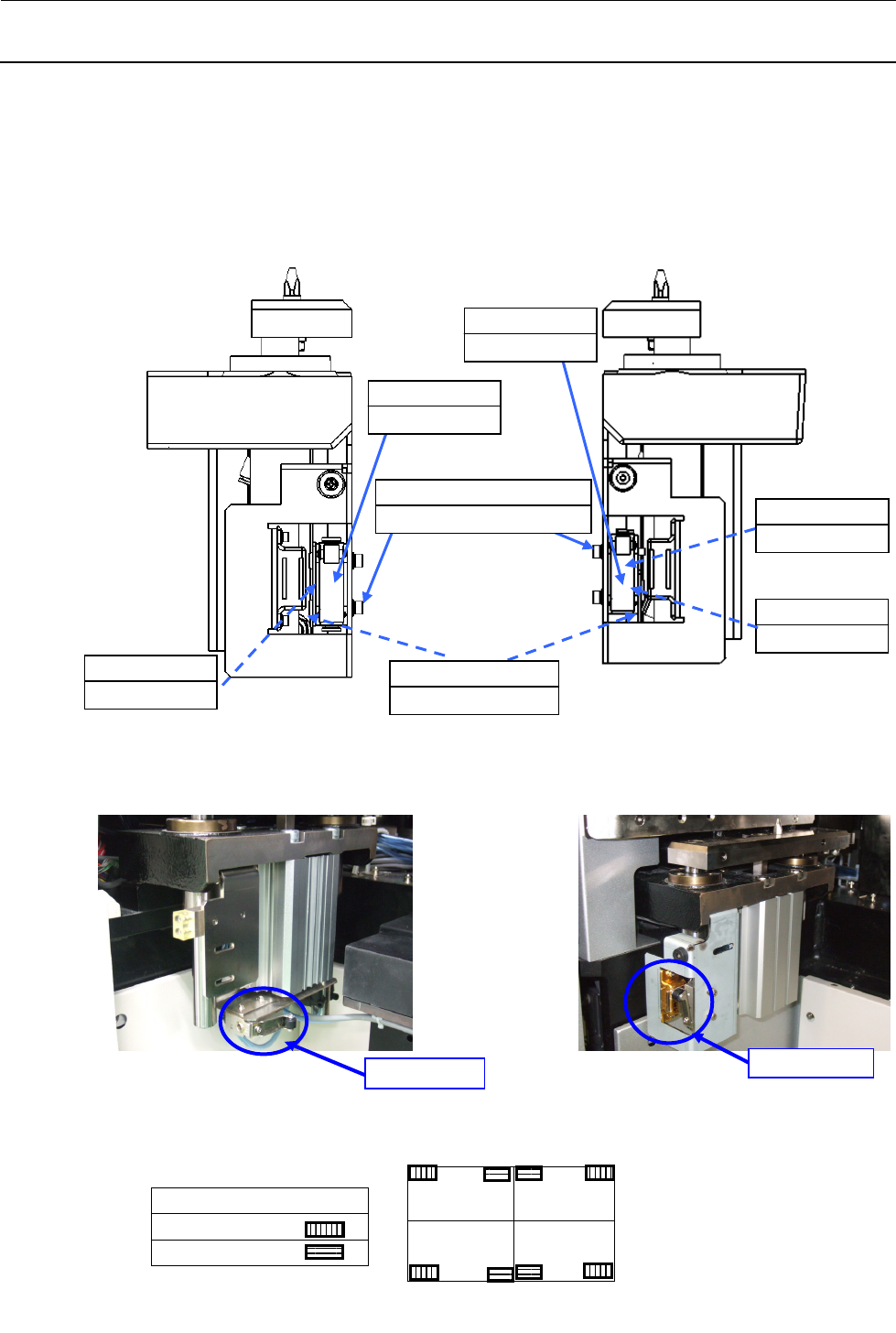

8-1-2．
台架上升气缸的速度控制调整（选购品、送料器台）
1） 固定调整右侧的气缸速度控制器和左侧的气缸
速度控制器。
2） 速度控制器请固定在 3.8～4.2 秒完成上升・2
～2.5 秒完成下降的速度。（组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速
度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调
整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控
制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
图 8-1-2-1 台架上升汽缸的位置
8-1-3．
台架上升检测传感器的更换（选购品、送料器台）
1） 关闭主体的电源。
2） 下降升降器。
3） 拧松安装螺丝，卸下传感器进行更换。
4） 按照相反的程序进行安装。
<调整>
1） 打开主体电源。
2） 如右图所示，把台架传感器配件与传感器相
距 0.9mm 组装起来。上升台架，确认 LED 是
否亮灯。
图 8-1-3-1 台架上升检测传感器
上速度控制器
下速度控制器
维修调整要领书
8-3

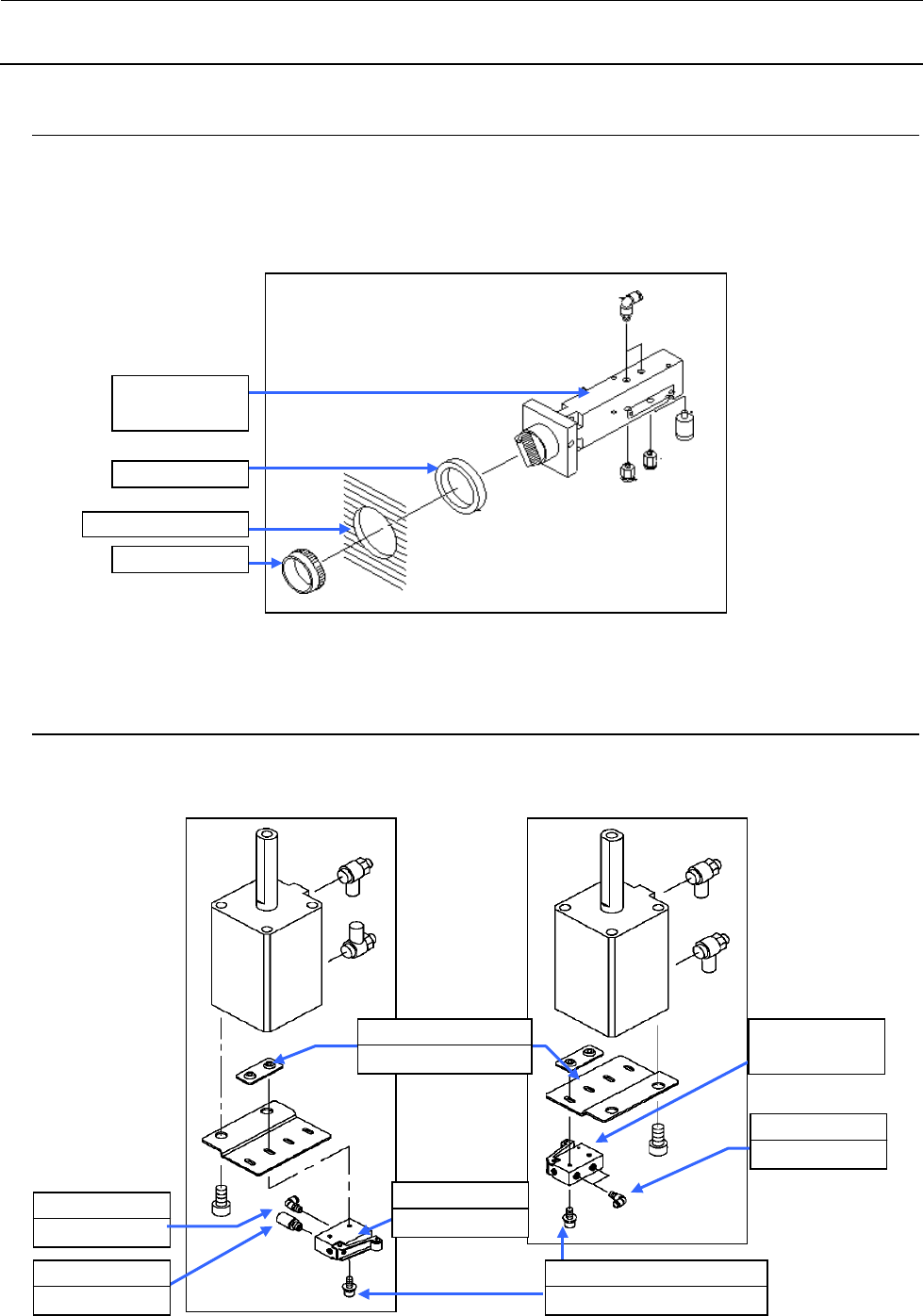

8-1-4．
选择器的更换（选购品、送料器台）
1） 关闭主体的总压缩空气阀门。（手阀）
2） 向左转动选择器盖，从护罩上卸下选择器。
3） 给半管接头、消音器更换新的选择器，请用盖子把保护罩固定在选择器上。
4） 打开主体的总压缩空气阀门。
图 8-1-4-1 选择器组件（40000585）
8-1-5．
辊拨杆的更换（选购品、送料器台）
① 没有 M/C Rev
请关闭空气之后再进行更换
盖子
保护罩安装螺钉
橡皮圈3枚
PV0151170A0
选择器
PJ304040505
弯管接头装置
SL6042592TN
内六角螺栓 M4×25
E2811729000
阀门螺母板
PV010505000
机械操纵阀
PJ304040505
弯管接头装置
PX050501000
消音器
两侧带弯管接头的辊拨杆组件
带消音器的辊拨杆组件
图 8-1-5-1 辊拨杆
PV010505100
机械操纵阀
维修调整要领书
8-4
② M/C Rev. A 以后
请切断气源之后更换。
组装在机械操纵阀上的弯管接头装置（PJ304040505）和消音器（PX050501000）请卸下，换装在
同一部位上｡
图 8-1-5-2 辊拨杆
两侧带弯管接头的辊拨杆组件
带消音器的辊拨杆组件
PX050501000
消音器
PV010505000
机械操纵阀
PV010505100
机械操纵阀
SL6042592TN
内六角螺栓 M4×25
E2811729000
阀门螺母板
PJ304040505
弯管接头装置
PJ304040505
弯管接头装置
机械操纵阀
机械操纵阀
没有 M/C Rev
M/C Rev. A 以后的类型
机械操纵阀的安装位置
各机械操纵阀的安装位置
与 M/C Rev.无关，均是相
同位置｡
品番
PV010505100
PV010505000
LR RR
LF RF
机器正面侧
