8-1-7．
送料器台车天线的更换方法（为 Intelli 台车时）

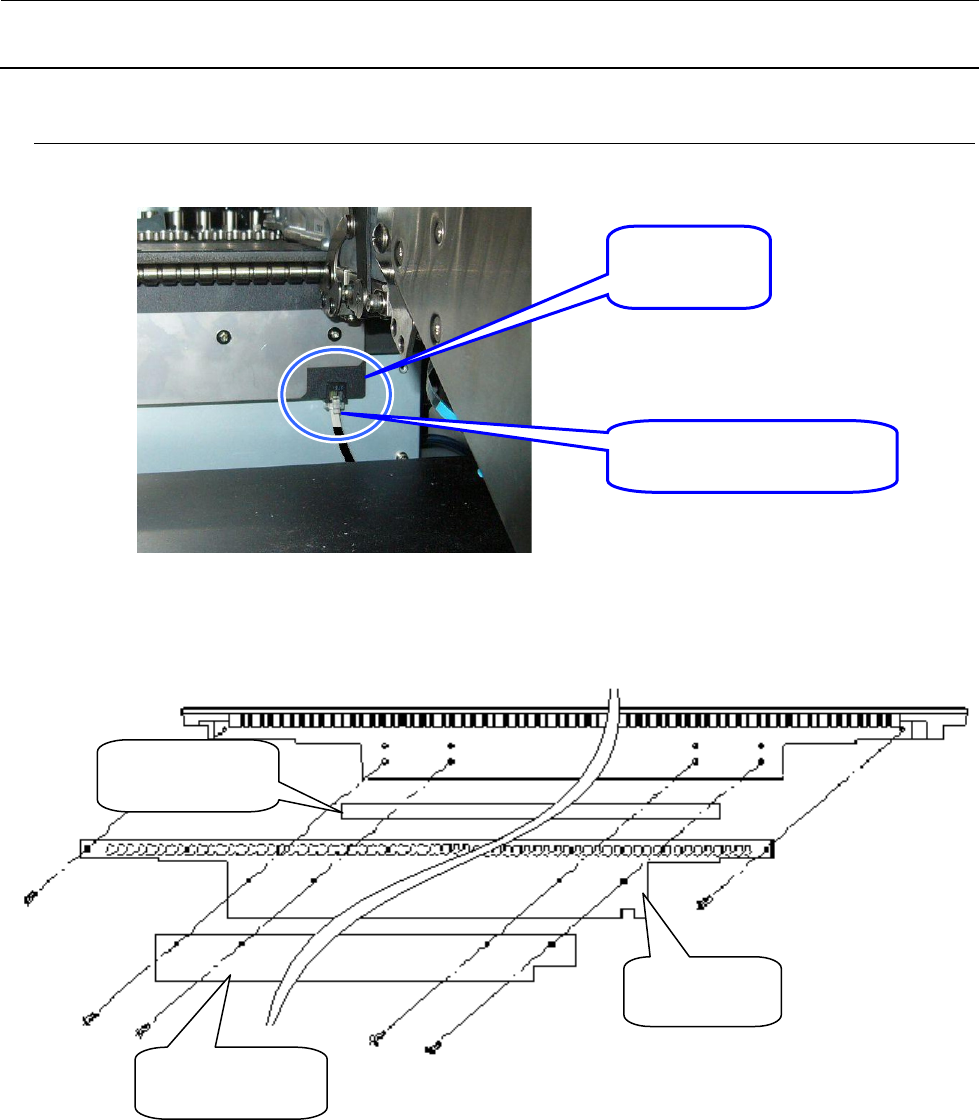

1） 请从天线阵的连接器上拆下线束。
图 8-1-7-1 从正面看更换台车（送料器插入侧）
2） 拆下用于固定天线阵的 6 个螺丝。
图 8-1-7-2 天线阵装配图
天线阵
40073664
导电带
HX002680000
屏蔽托架 60
40081207
天线阵
40073664
RFID JOINT CABLE ASM
40079659
维修调整要领书
8-8

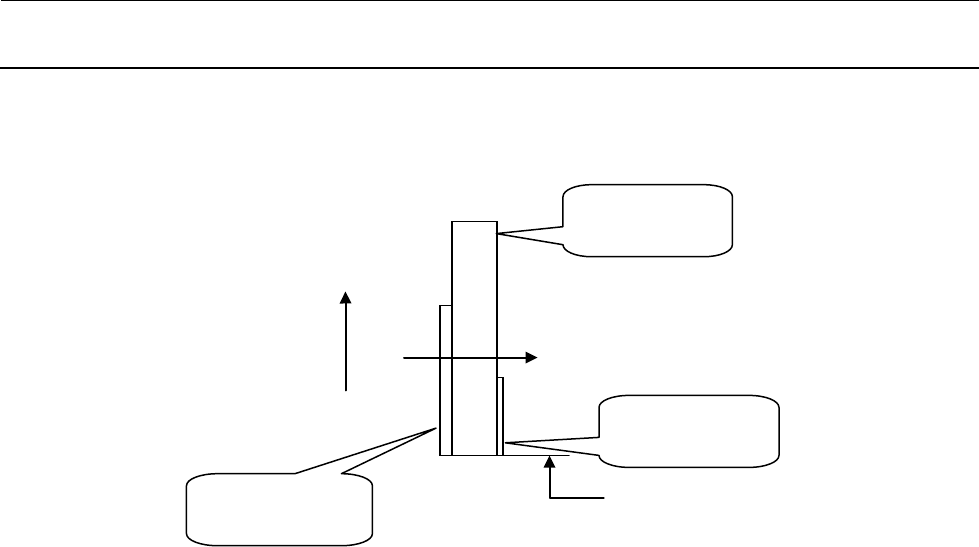

3） 安装时，请从新装配成如下所示的位置关系。
另外，导电带（HX002680000）不能再利用。
图 8-1-7-3 天线阵装配的注意点
4） 更换完成后，请与贴片机或智能台车池连接，确认所连接的 MPC 之 CH* LED 会闪烁。
UP
紧固方向
要对齐下端。
屏蔽托架 60
40081207
天线阵
40073664
导电带
HX002680000
维修调整要领书
8-9
8-2．
机械式送料器用台架・送料器台车
8-2-1．
整体图
图 8-2-1-1 整体图
40063859
驱动器气缸
40047264
台架提升器RS
40091383
驱动器支架
E2708729000
驱动器支架（30）
40047265
台架提升器LS
