维修调整要领书
8-10
8-2-2．
驱动汽缸的更换
1） 关闭主体电源后进行操作。
2） 切断主体的总压缩空气（手阀）。使用选购品的送料器台时，请拆下空气软管后再把送料器台从
主体中拿到外面来。
3） 请拆下左右的空气软管和插头。
4） 请拆下驱动器支架的安装螺钉。
图 8-2-2-1 各部分的名称（从斜下方观察）
5） 更换新的驱动汽缸，安装驱动器支架（30）、驱动器支架。
组装调整请参照右图。
6） 按照与拆卸相反的顺序进行安装。
图 8-2-2-2 驱动器支架的安装位置
BT0600400EC
空气软管φ6
40091383
驱动器支架
SL6053092TN
带垫片内六角螺栓 M5×30
插头
40091383
驱动器支架
E2708729000
驱动器支架 (30)
维修调整要领书
8-11
8-2-3．
驱动气缸的速度控制调整
驱动汽缸的上升速度的调整方法。
1） 从驱动器支架卸下需要调整的驱动气缸。
2） 连接空气软管和插头。
3） 打开主体总压缩空气和电源。
4） 用手动控制，连续驱动应调整的速度控制驱动器气缸。
5） 调整应调整的气缸的速度控制，目视检查其它气缸的
动作。
6） 拧仅速度控制螺母，固定后再次确认。
7） 安装时，请按照相反的程序操作。
图 8-2-3-1 驱动气缸的速度控制器
8-2-4．
送料器台架基板的更换（选购品）
1） 请拆下插头支架 IF 电缆和插头支架 PWR 电缆。
2） 卸下安装螺丝，从主体下下插头架。
3） 卸下送料器台架基板连接的插头（线束）。
4） 卸下送料器基板的圆头小螺丝 8 个，更换成新的。
5） 安装时，请按照相反的程序操作。
图 8-2-4-1 与送料器台架基板相关联的各部分的名称
速度控制器
插头支架
E86157150A0
送料器台架基板组件
SM4860601SC
圆头小螺丝 M2.6×6
维修调整要领书
8-12
8-2-5．
台架 PCB 基板更换
1） 请拆下安装螺钉，然后卸下前面板。
2） 请拔掉连接机械台架 PCB 基板的插头（扎线）。
3） 机械台架 PCB 基板，请拆下 8 根圆头小螺钉，然后更换上新的基板。
4） 请按照相反的顺序进行安装。

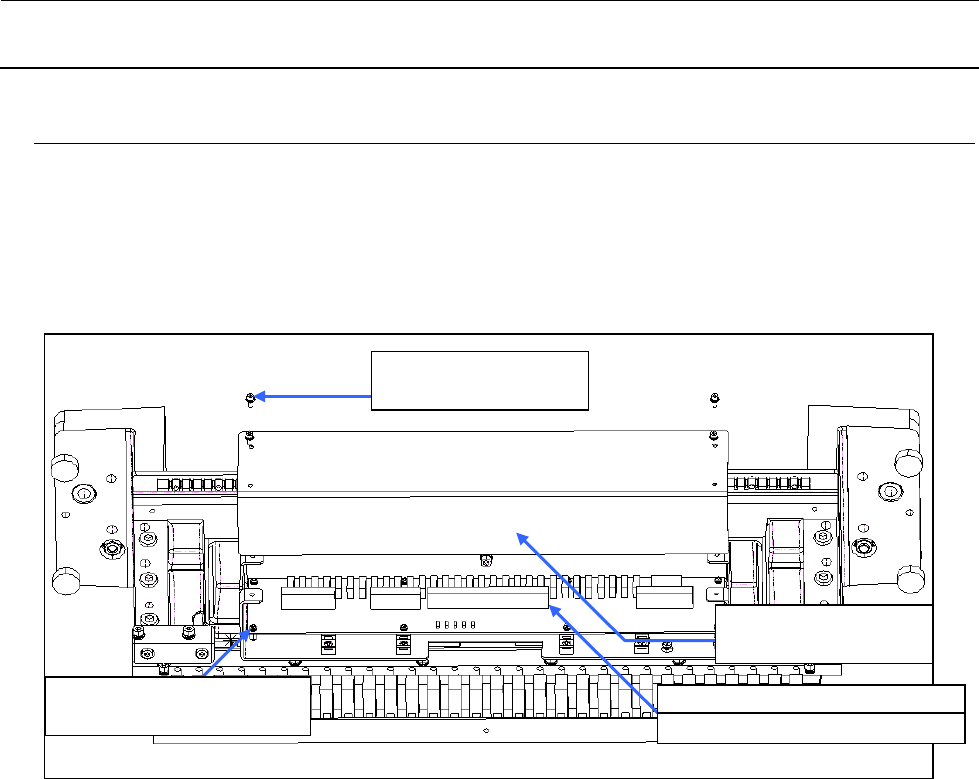

图 8-2-5-1 台架 PCB 基板（从斜下方观察）
SL6030692TN
内六角螺栓 M3×6
40047311
前面板
SL4030681SC
带垫片圆头小螺钉 M3×6
40082808
MECHANICAL BANK PCB ASM
