维修调整要领书 8- 14 图 8 -3- 1- 2 整体图（从斜下方观察） 40084914 台架基板箱组件
维修调整要领书
8-13
8-3．
电动式送料器用的送料器台车
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8-3-1．
整体图（ETF 用的送料器台车）

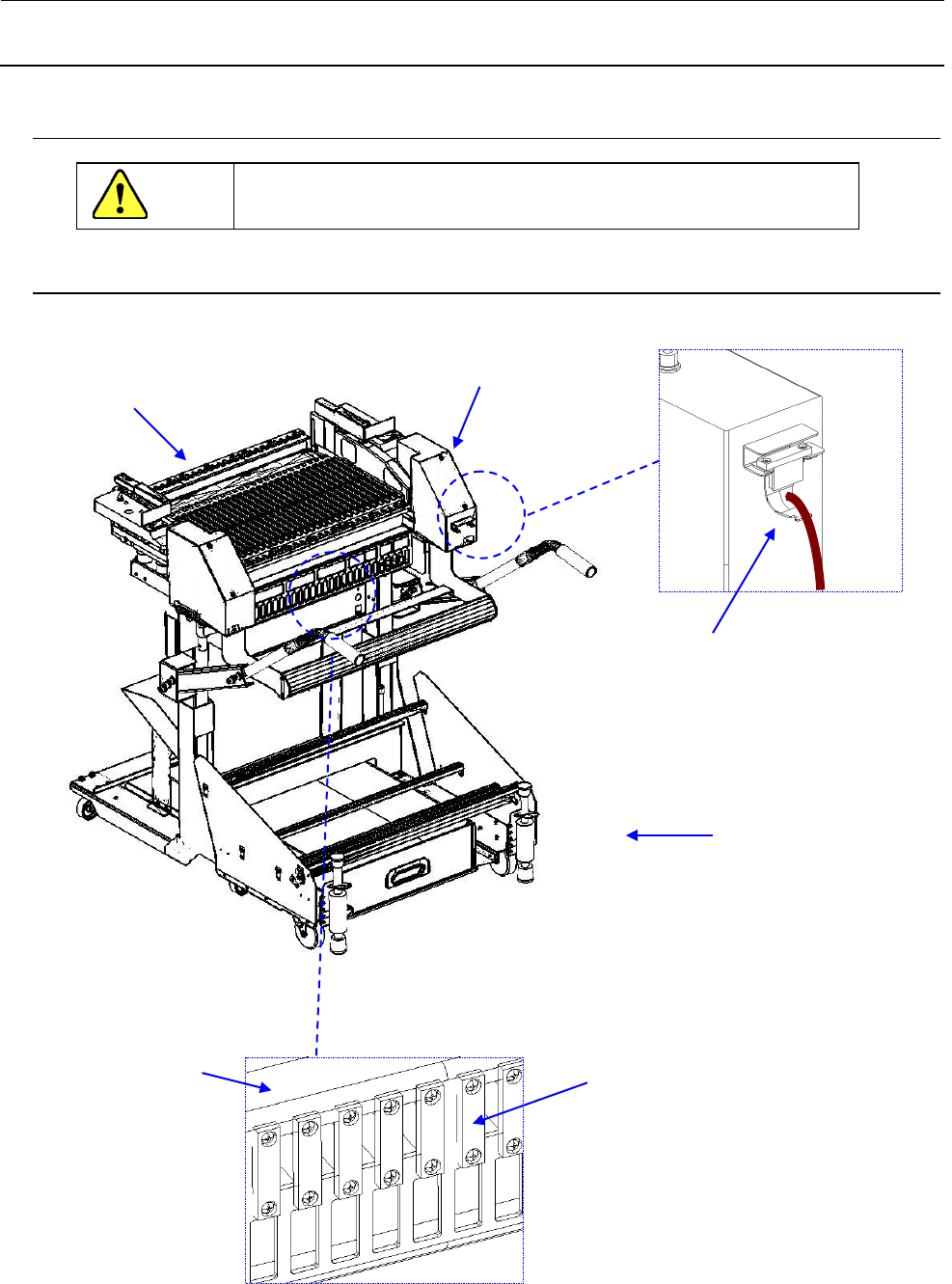

图 8-3-1-1 整体图
40084841
EF 准备作业电缆 1 托架组件
40084666
E_台车护罩 R
40084636
FDC 托架
40084911
ETF 台架组件
40084912
ETF 台车组件
40084826 - EF IF CBL 1-5 ASM
40084827 - EF IF CBL 6-10 ASM
40084828 - EF IF CBL 11-15 ASM
40084829 - EF IF CBL 16-20 ASM
40084830 - EF IF CBL 21-25 ASM
40084831 - EF IF CBL 26-30 ASM
危险
维修调整要领书
8-14

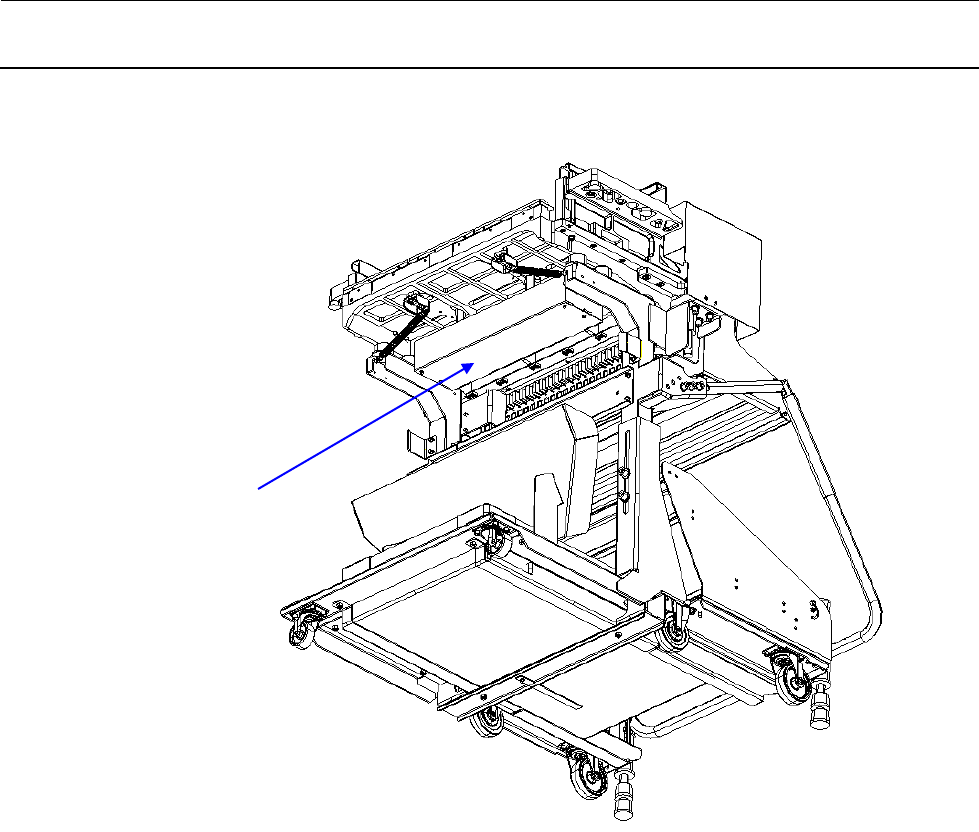

图 8-3-1-2 整体图（从斜下方观察）
40084914
台架基板箱组件
维修调整要领书
8-15
8-3-2．
整体图（升降机装置）

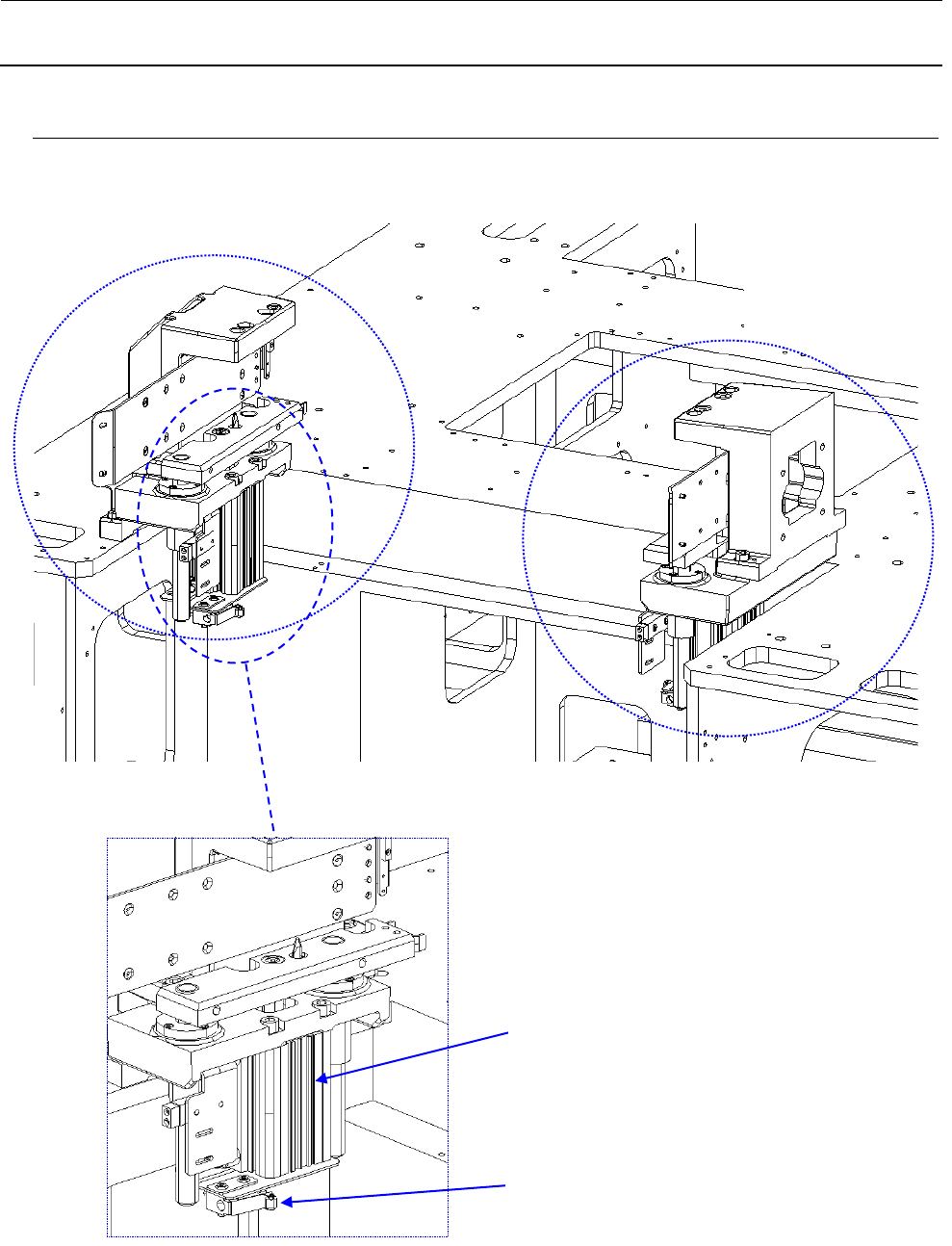

图 8-3-2-1 整体图（升降机装置）
40063873
升降机_L_L_组件
40063872
升降机_L_R_组件
PA630850100（没有 M/C Rev）
PA630850200（M/C Rev. A 以后）
气缸
PV010505000
PV010505100
机械操纵阀
各升降机机械操纵阀的使用货
号请参看 8-1-5 章。
