维修调整要领书 8- 18 8-3 -5 ． 更换用于不停机准备工序的连接器 1 ） 请卸下装在 E 台车护罩 R 上的不停机准备工序用的连接器。 2 ） 请拆下不停机准备工序用连接器的电缆与通往电动台架 基板的中继电缆的连接器，进行不停机准 备工序取用连接器的更换。 3 ） 安装时请按相反的工序进行。 图 8 -3- 5-1 更换用于不停机准备工序的连接器 40084841 EF 准备作业电缆 1 托架组件 40084666 E_ 台…
维修调整要领书
8-17
8-3-4．
更换连接器电缆
1） 请拆下连接器安装螺丝，从 FDC 托架上卸下连接器。
2） 请卸下前侧面板（参照 8-3-3）。
3） 请拆下连接在电动台架基板上的连接器，进行连接器电缆的更换。
4） 安装时请按相反的工序进行。

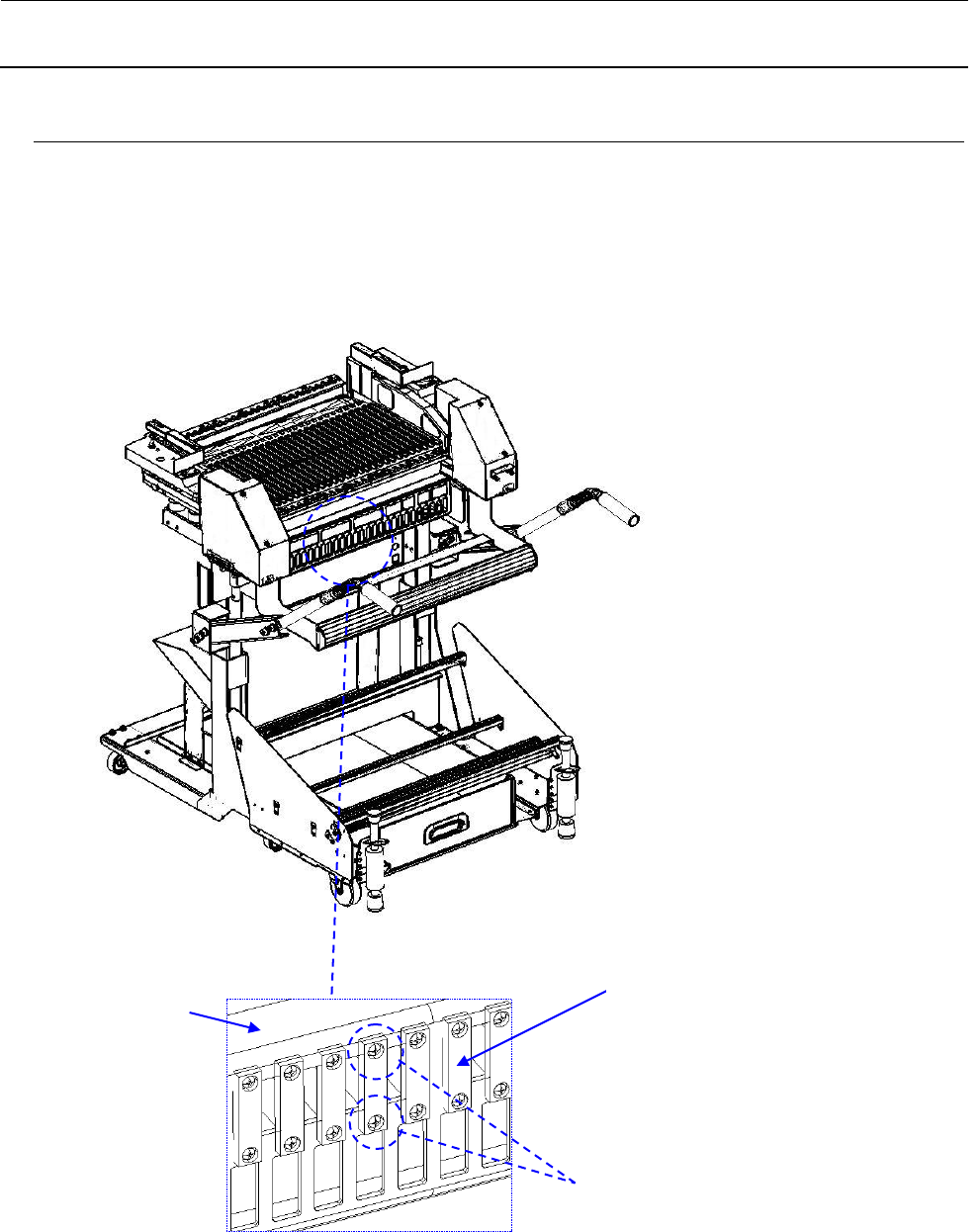

图 8-3-4-1 更换连接器电缆
40084636
FDC 托架
40084826 - EF IF CBL 1-5 ASM
40084827 - EF IF CBL 6-10 ASM
40084828 - EF IF CBL 11-15 ASM
40084829 - EF IF CBL 16-20 ASM
40084830 - EF IF CBL 21-25 ASM
40084831 - EF IF CBL 26-30 ASM
HK079190000
连接器螺丝
维修调整要领书
8-18
8-3-5．
更换用于不停机准备工序的连接器
1） 请卸下装在 E 台车护罩 R 上的不停机准备工序用的连接器。
2） 请拆下不停机准备工序用连接器的电缆与通往电动台架基板的中继电缆的连接器，进行不停机准
备工序取用连接器的更换。
3） 安装时请按相反的工序进行。
图 8-3-5-1 更换用于不停机准备工序的连接器
40084841
EF 准备作业电缆 1 托架组件
40084666
E_台车护罩 R
40084841
EF 准备作业电缆 1 托架组件
40084837
EF 准备作业电缆 2 组件
在固定基座部连接
维修调整要领书
8-19
8-3-6．
ETF 误插入检测传感器的更换
1） FX-3R 中，传感器的配置如下图所示。
连同托架一起卸下时，须要进行传感器高度调整。
仅更换传感器时，作业可从第 4）项开始。
图 8-3-6-1 ETF 误插入检测传感器配置图
2） 请更换拆下的托架组件的传感器。
マウンタ上面図
LF
RF
RR
LR
REAR
FRONT
LEFT
RIGHT
受
投
受
投
受
投
受
投
受
受
受
受
投
投
投
投
贴片机上面图
