1 前言
1.1 设备总览
10 用户手册 ASM ProcessLens 03/2021
1.1.1 设备说明
ASM ProcessLens：5D SPM

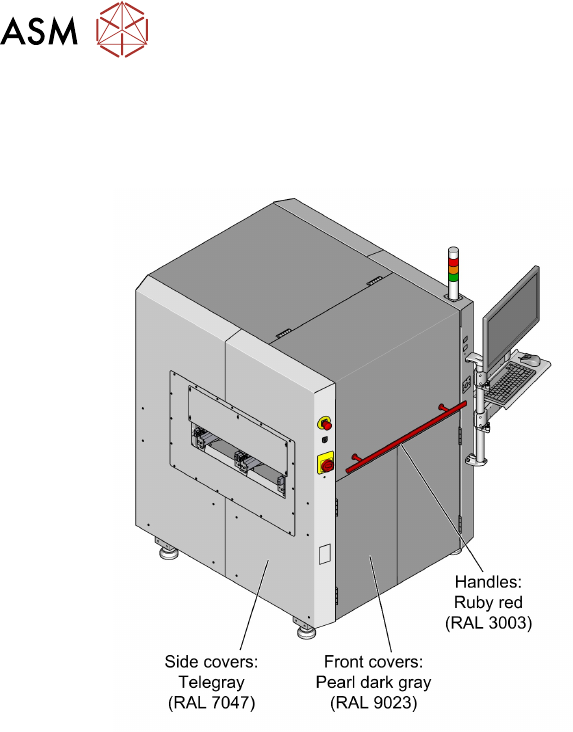

图2: ASM ProcessLens - 颜色
ASM ProcessLens 是一个高精准度且极其灵
活的 5D 内联焊锡膏检测 (SPM) 系统。它主
要为 ASM ProcessExpert 而研发，并结合了
光学 2D 和 3D 测量技术，具有出色的测量可
靠性。
作为现代高端的 3D SPM 系统，ASM
ProcessLens 使用莫尔条纹投影法测量焊锡
膏沉积物的属性，但已做了重大改进：
它通过一个拥有 800 万个电子控制微镜的特
殊芯片投射光线。由 ASM 改制的数字光学投
影仪（DLP）系统运行可靠无误，而且比带
压电元件的传统 3D SPI 系统更加精确、灵活
和快速。
简而言之，ASM ProcessLens 在准确性、灵
活性、测量可靠性和速度方面均树立了全新
基准。
ASM ProcessLens 焊锡膏检测设备有两种不
同型号：
●
ASM ProcessLens Single-lane
●
ASM ProcessLens Dual-lane
ASM ProcessLens 是一款内联焊锡膏检测设备，可以 3D 和 2D 的形式直观检测指定产品上的所有
焊锡膏残留物，并与预期大小、X 和 Y 位置、区域、平均高度和形状进行比照。
该设备还能检测相邻焊盘之间的桥接以及相同部件同组焊盘是否存在共面性问题。
直观控制是以模板的 Gerber 数据为基础的，该数据包括所有孔径及其形状、尺寸、方位、位置、基
准点和用户定义的模板的厚度。
ASM ProcessLens 还能在检测过程中测量并动态补偿各 PCB 内部的曲度，并通过该测得数据相应
调整 Z 轴的高度以对准图像焦点。可通过设备传输的 SPC（统计过程控制）查看打印进程和历史记
录。
ASM ProcessLens Single-lane 设备配备单级的单个传送导轨。
ASM ProcessLens Dual-lane 设备配备一个三级双传送导轨。可以在同时加载两块装载基板时进行
同步检测。
ASM ProcessLens
与
ASM ProcessEngine pre-placement
均称为
ASM ProcessExpert
，该计量工
具可分析丝网布局并自动稳定、个性化、主动控制并改进印刷流程。
1 前言
1.1 设备总览
用户手册 ASM ProcessLens 03/2021 11
1.1.2 设备的序列号
设备序列号位于设备的背面。

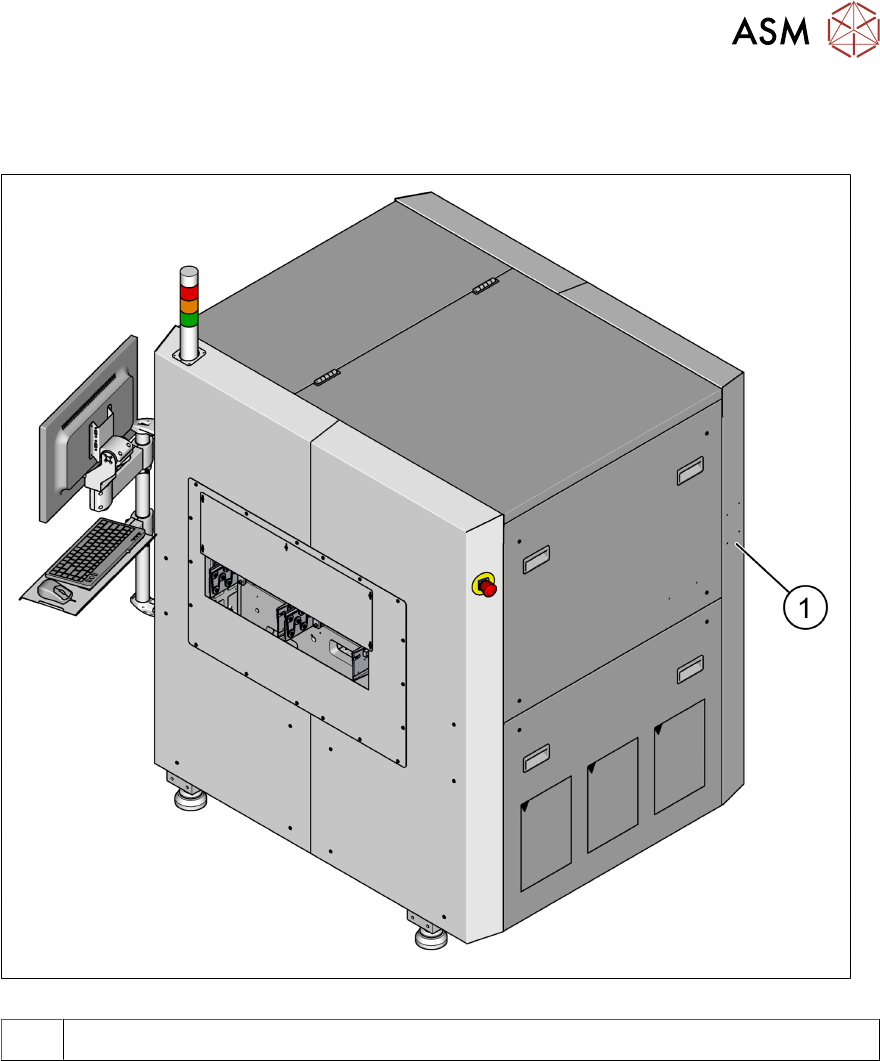

图3: 带序列号的铭牌的位置
1 铭牌
1.1.3 欧盟符合性声明
本手册中描述的下列产品符合相应的“欧盟符合性声明”中的规定和标准。
另请参阅 8.1 "欧盟符合性声明" [}91]。
1.1.4 按规定使用
本产品只可用于产品目录和技术说明中指定的应用领域（即 PCB 焊锡膏和胶水的检测），而且只能
与 ASM Assembly Systems Singapore Pte ltd. 推荐或允许的第三方器件和元件结合使用。按照规
定，不得用于其它或扩展的用途。
如果使用不当，ASM Assembly Systems Singapore Pte ltd. 将不会为因此出现的损坏承担任何责
任，而且不会保证设备元件的正确和正常运行。
按规定使用还包括遵守本说明手册中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产品。
1 前言
1.1 设备总览
12 用户手册 ASM ProcessLens 03/2021
1.1.5 不按规定使用
不按规定使用本产品可能危及生命、致残并造成重大损坏。为此，明确禁止用户不按规定使用。如
果使用不当，ASM Assembly Systems Singapore Pte ltd. 将不会为因此出现的损坏承担任何责任，
而且不会保证设备元件的正确和正常运行。
不按照规定使用 ASM ProcessLens 的操作包括，例如：
●
在安全设备被禁用或拆除的情况下操作 ASM ProcessLens。
●
使用尚未获准的 ASM ProcessLens。
●
使用未经批准的附件和附加模块。
●
由无合格资格的人员使用 ASM ProcessLens。
●
接入每台设备的电子连接电缆和所安装选件的分配不清楚。
●
有人站在盖板和保护罩上。
1.1.6 噪音排放
最大噪音排放 78 分贝（A）
1.1.7 关于环保处理材料和元件的重要说明
ASM ProcessLens 尽可能采用了可以用环保方式轻松拆分和处理的材料和部件制造而成。
提示
系统所有者应全权负责对设备、生产材料、易耗品和磨损部件进行正确的环保处理。
► 请遵守您所在国家关于废物处理和环境保护方面的法定条文。
1.1.8 电磁兼容性 （EMC）
ASM ProcessLens 是针对各类专业的工业应用而设计的，并且已通过了多方测试。任何其他环境
下，在产生干扰辐射方面设备的电磁兼容性将无法被保证。
1.1.9 原装 ASM SMT Solutions 备件的相关注意事项
► 应当仅使用 ASM Assembly Systems Singapore Pte ltd. 提供的原装备件和获得认可的备件。
使用其他部件将影响安全性能，我公司不会对任何由此造成的损失负责。
