3 设备说明 3.1 模块总览 用户手册 ASM ProcessLens 03/2021 53 3.1.5 PCB 曲度定义 SPI 可精确测量的 PCB 的最大允许曲度。 3.1.5.1 传送导轨上的 PCB 曲度 行程方向 PCB 的最大曲度为 PCB 曲度的 1%，不会超出 ±5mm 范围。 1 固定的夹持边缘 2 印制电路板 3 可移动的夹持器件 4 传送导轨 5 +/- 4.5 mm 传送方向的 PCB 曲度 + PCB …
3 设备说明
3.1 模块总览
52 用户手册 ASM ProcessLens 03/2021
3.1.4 单传送导轨总成

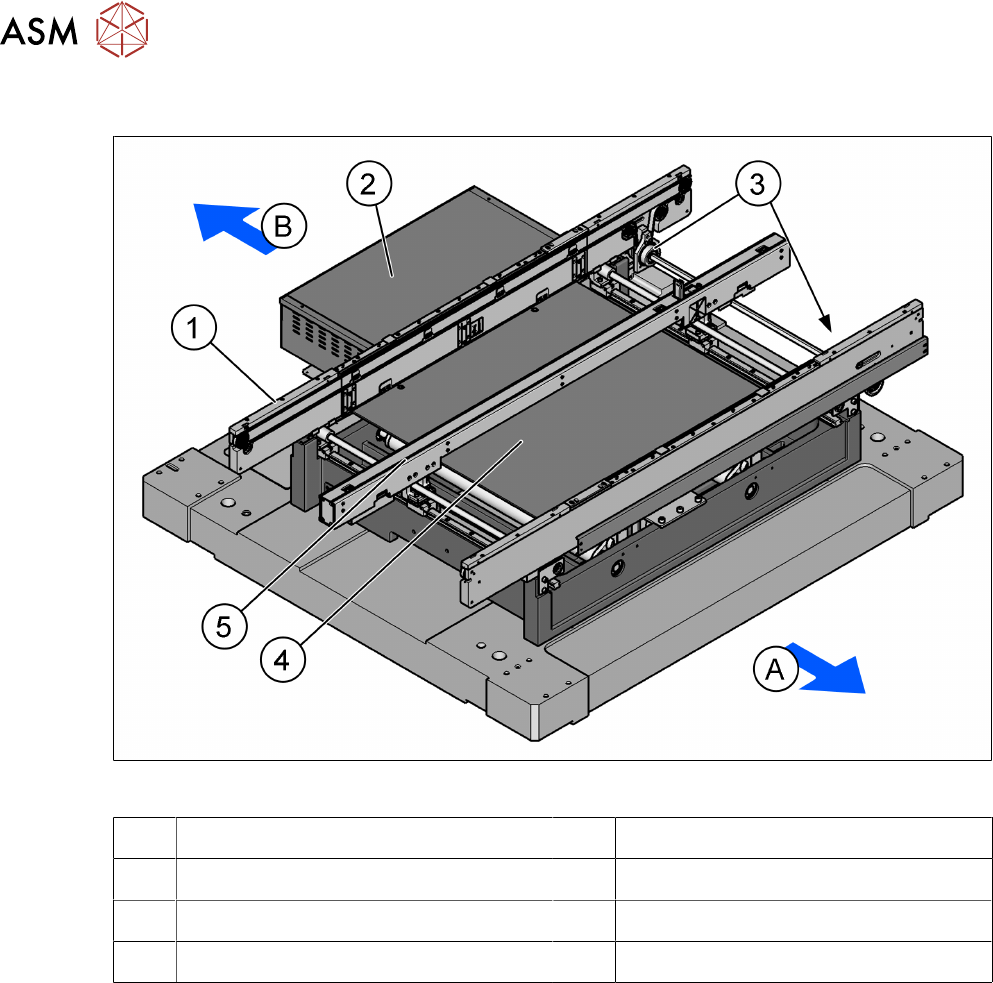

图36: PCB 单传送导轨
A 设备前方 B 设备后方
1 后传送导轨 2 传送导轨控制装置
3 前固定导轨 4 升降台
5 限制器和传感器导轨
3.1.4.1 描述
PCB 传送导轨是一款单轨道传送装置。该机器要求的长度为 1100 mm。两侧各有 150 mm 的余
量，以延伸到上游或下游传送导轨。标准传送导轨的前部配备固定导轨，该导轨仅有一个升降台，
不带输入/输出缓冲器。传送导轨延伸装置为可选配置，它能延长单级传送导轨的长度，以在无上游
传送导轨的情况下贴附条形码。
由于贴片机的传送导轨高度可以选择，因此贴片机可以集成到传送导轨高度为 900、930 或 950mm
的生产线中。标准高度为 930 mm。
每台设备上的 PCB 传送导轨通过 SMEMA 或 IPC-HERMES-9852 接口进行通信。
3 设备说明
3.1 模块总览
用户手册 ASM ProcessLens 03/2021 53
3.1.5 PCB 曲度定义
SPI 可精确测量的 PCB 的最大允许曲度。
3.1.5.1 传送导轨上的 PCB 曲度
行程方向 PCB 的最大曲度为 PCB 曲度的 1%，不会超出 ±5mm 范围。

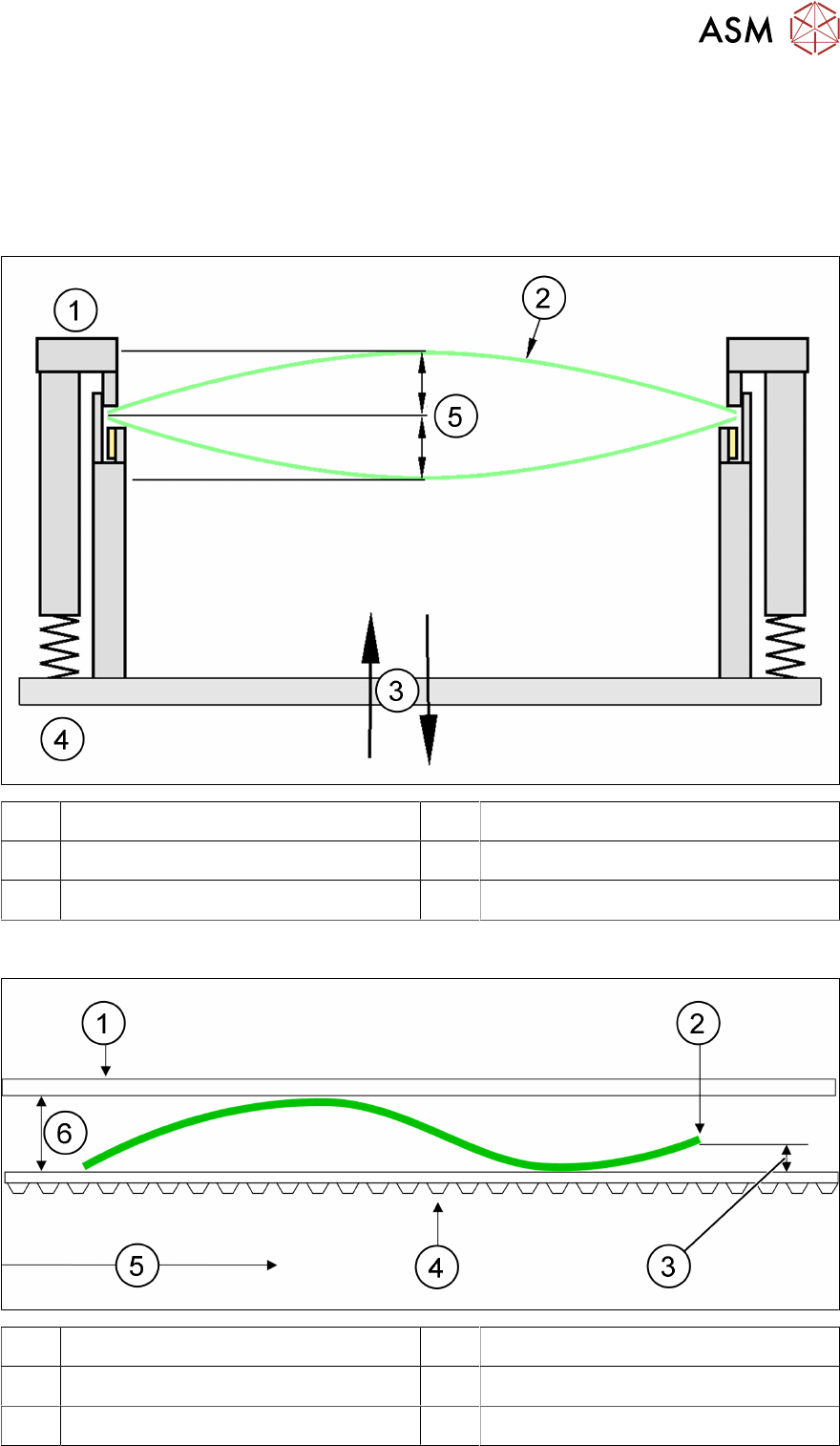

1 固定的夹持边缘 2 印制电路板
3 可移动的夹持器件 4 传送导轨
5 +/- 4.5 mm
传送方向的 PCB 曲度 + PCB 的厚度 < 5.5 mm。印制板边缘的弯曲最大为 2.5 mm。
1 固定的夹持边缘 2 印制板前边缘
3 最大 2.5 mm 4 传送带
5 PCB 的传送方向 6 5.5 mm
3 设备说明
3.1 模块总览
54 用户手册 ASM ProcessLens 03/2021

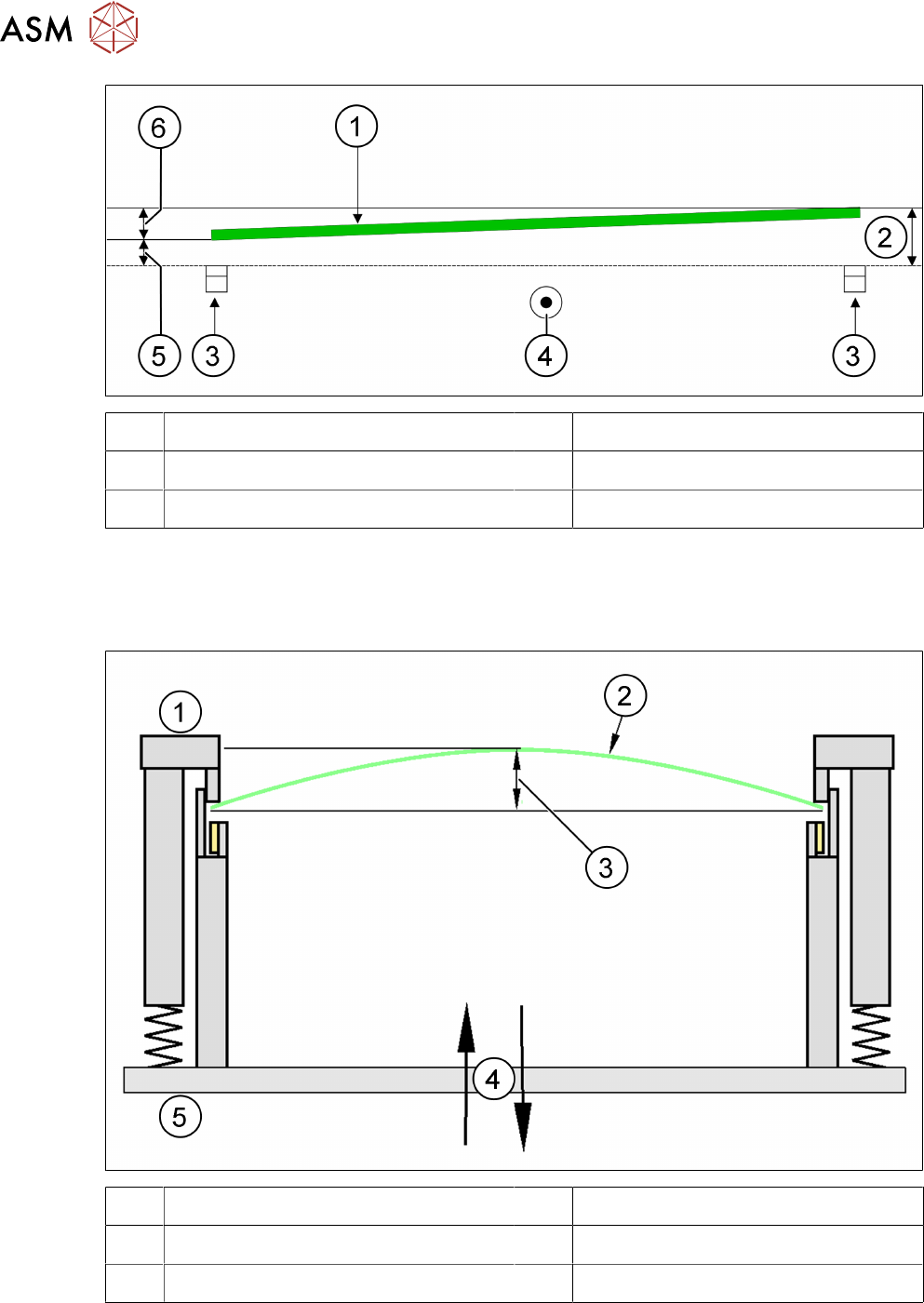

1 印制板前边缘 2 最大 2.5 mm
3 传送导轨 4 PCB 的传送方向
5 最大 2.5 mm 6 最大 3 mm
3.1.5.2 处理印刷版期间的最大允许 PCB 曲度
检测期间，将会启用 PCB 曲度测量和追踪，以使图像保持锐聚焦，确保达到市场上的最高测量精
度。
1 固定的夹持边缘 2 印制电路板
3 ≤ 2 mm 4 可移动的夹持器件
5 传送导轨
PCB 向下曲度，最大为 4.5 mm
