- 13 - 7. COVER COMPONENTS カバー関係 2 4 2 5 67 2 6 2 7 8 10 14 10 13 9 11 15 19 15 19 15 19 14 10 13 9 10 12 10 22 23 10 21 1 2 2 3 24 24 25 34 26 32 28 29 30 27 32 31 35 33 36 37 38 55 51 52 41 43 45 62 42 45 40 40 47 48 4…
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....FOR TR6DNR ＴＲ ６ ＤＮＲ 用
#04....EXCEPT TR6DNR ＴＲ ６ ＤＮＲ を除く
#05....FOR TR6DNR,TR6DNX(UNTIL M/C REV.F), ＴＲ ６ ＤＮＲ，ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｆ 以前），
TR6DNV(UNTIL M/C REV.G) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｇ 以前）用
#06....FOR TR6DNX(AFTER M/C REV.G), ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｇ 以降），
TR6DNV(AFTER M/C REV.H) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｈ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-40687 SERVO DRIVER
サーボドライバ
1
2 400-40687 SERVO DRIVER
サーボドライバ
1
3 400-45704 REGENERATIVE RESISTANCE
回生抵抗
1
4 400-45704 REGENERATIVE RESISTANCE
回生抵抗
1
5
#05
400-45711 X STEPPING MOTOR DRIVER
Ｘステッピングモータドライバ
1
6
#05
400-45711 Y STEPPING MOTOR DRIVER
Ｙステッピングモータドライバ
1
7
#05
400-45711 SHUTTLE STEPPING MOTOR DRIVER
シャトルステッピングモータドライバ
1
8 400-45714 NOISE FILTER
ノイズフィルタ
1
9 HB-0014200-00 RELAY
リレー
5
10 HB-0014000-00 RELAY
リレー
1
11 400-45025 SURGE ABSORBER ASM.
サージアブソーバ組
1
12 HX-0055000-00 POWER SUPPLY UNIT
電源ユニット
1
13 400-45016 AC FAN MOTOR ASM.
ＡＣファンモータ組
1
14
#04
400-95246 MAIN PCB ASM(6D)
ＭＡＩＮ基板組（６Ｄ）
1
15
#03
401-37756 MAIN PCB A ASM(6D)
ＭＡＩＮ基板Ａ組（６Ｄ）
1
16 400-49172 PCB PLATE 6D
ＰＣＢプレート６Ｄ
2
17 HK-0498500-10 TERMINAL BASE
端子台
10
18 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
19 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
20 400-50013 CARRIER RAIL
キャリアレール
1
21 400-50012 CARRIER RAIL
キャリアレール
1
22 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
3
23
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
24 HK-0498500-10 TERMINAL BASE
端子台
8
25
#01
HK-0498500-10 TERMINAL BASE
端子台
4
26 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
27 400-42575 SLOW MODE CTRL PCB ASM
スローモードＣＴＲＬ基板組
1
28 400-45000 TF INPUT CABLE(240)ASM.
ＴＦ入力ケーブル（２４０）組
1
29 400-45001 TF INPUT CABLE(220)ASM.
ＴＦ入力ケーブル（２２０）組
1
30 400-45002 TF INPUT CABLE(200)ASM.
ＴＦ入力ケーブル（２００）組
1
31 400-45701 TRANSFORMER
トランス
1
32 HM-0003300-30 FAN GUARD
ファンガード
2
33 SL-4033591-SC SCREW M3X35
セムスねじ
2
34 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
35 400-49169 FAN BR
ファンＢＲ
1
36
#02
HX-0035400-0G BOARD PARTS
基板パーツ
4
37
#02
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
38 400-00478 STUD 110
スタッド１１０
4
39 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
40 HX-0035400-0G BOARD PARTS
基板パーツ
4
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
42 400-41117 SCN PCB ASM
ＳＣＮ基板組
1
43 HX-0035400-0G BOARD PARTS
基板パーツ
4
44 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
1
46 400-49170 FUSE BR
ヒューズＢＲ
1
47 400-45136 LASER SENS CONT ASM.
レーザーセンサーコントローラ組
1
48
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
49 400-49167 BR 6D
ＢＲ ６Ｄ
1
50 400-49174 E BASE 6D
Ｅベース６Ｄ
1
51 SM-9081423-SC SCREW M8 L=14
六角ボルト Ｍ８ Ｌ＝１４
4
52 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
53 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
54 400-49171 Z DRIVER BR
ＺドライバＢＲ
2
55 400-49166 DRIVER BR
ドライバＢＲ
1
56
#03
400-72503 ROM 6S6D5SR ASM
ロム６Ｓ６Ｄ５ＳＲ梱包組
1
57
#06
402-22208 X STEPPING MOTOR DRIVER
Ｘステッピングモータドライバ
1
58
#06
402-22208 Y STEPPING MOTOR DRIVER
Ｙステッピングモータドライバ
1
59
#06
402-22208 SHUTTLE STEPPING MOTOR DRIVER
シャトルステッピングモータドライバ
1
- 13 -

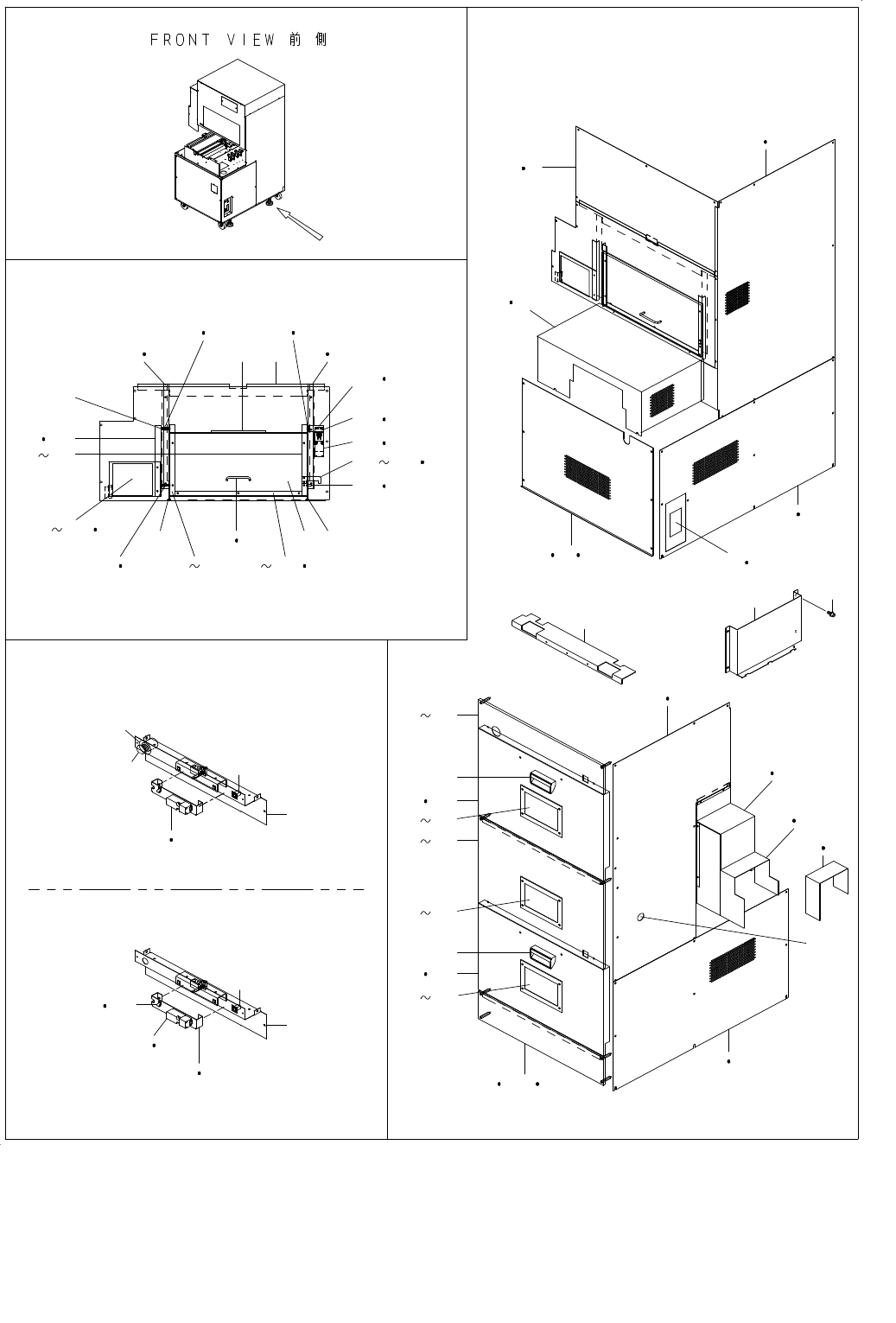

7. COVER COMPONENTS
カバー関係
2 4
2
5 67
2
6
2
7
8
10
14
10
13
9
11
15
19
15
19
15
19
14
10
13
9
10 12
10
22
23
10
21
1
2
2
3
24
24
25
34
26
32
28
29
30
27
32
31
35
33
36 37
3855
51
52 41
43
45 6242 45
40 40
47 48
47
50
43
45 61
38
39
63
47
48
54
56
43 45 57
47
49
43
46
58
59
53
54
54
60
10
20
64
65
70
66
71
68
69
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6DXLX ＴＲ ６ ＤＸＬＸ 用
#03....FOR TR6DXLX(EN) ＴＲ ６ ＤＸＬＸ（ＥＮ）用
#04....EXCEPT TR6DXLX ＴＲ ６ ＤＸＬＸ を除く
#05....EXCEPT TR6DXLX(EN) ＴＲ ６ ＤＸＬＸ（ＥＮ）を除く
#06....FOR TR6DER ＴＲ ６ ＤＥＲ 用
#07....FOR TR6DXLX,TR6DER ＴＲ ６ ＤＸＬＸ，ＴＲ ６ ＤＥＲ 用
#08....FOR TR6DNV ＴＲ ６ ＤＮＶ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48795 SIDE COVER R
サイドカバーＲ
1
2 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
42
3 400-49940 XF COVER 6D SILK
ＸＦカバー６Ｄシルク
1
4 400-48788 Y COVER
Ｙカバー
1
5 400-48789 E COVER F
ＥカバーＦ
1
6 400-48798 E COVER R
ＥカバーＲ
1
7
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーＢ
1
8 400-48792 REAR COVER A
リアカバーＡ
1
9 HX-0033900-0D SPACER
スペーサ
8
10 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
42
11 400-48793 REAR COVER B
リアカバーＢ
1
12 400-48791 REAR COVER C
リアカバーＣ
1
13 400-48794 DOOR COVER
ドアカバー
2
14 400-48894 EMBEDDED PULLS
埋め込み取手
2
15 400-48926 WINDOW S
ウインドウＳ
3
16 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
12
17 NM-6040001-SC NUT M4
六角ナット Ｍ４
12
18 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
12
19
#04
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
12
20 400-48796 SIDE COVER L
サイドカバーＬ
1
21 400-48888 X SIDE COVER
Ｘサイドカバー
1
22 400-48787 E COVER L
ＥカバーＬ
1
23 HX-0032600-0M DOME PLUG
ドーム プラグ
1
24 400-49161 IL BASE
ＩＬベース
2
25
#01
E3208-723-000 SAFETY SW BR(RD)
セーフティＳＷ．ＢＲ（ＲＤ）
2
26
#01
400-45228 DOOR M OPEN SW ASM
ドアＭオープンＳＷ組
1
27
#01
400-45233 DOOR S OPEN SW ASM
ドアＳオープンＳＷ組
1
28
#01
HX-0015000-0B CABLE CLIP
ケ−ブル クリップ
2
29
#01
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
2
30 400-45117 STK M SUPPLY SW ASM
ＳＴＫ Ｍ サプライ ＳＷ組
1
31 400-45119 STK S SUPPLY SW ASM
ＳＴＫ Ｓ サプライ ＳＷ組
1
32 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
4
33 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
1
34
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
4
35 400-45093 EMERGENCY SW(REAR) ASM
エマージェンシＳＷ（リア）組
1
36 400-48790 X COVER
Ｘカバー
1
37 400-48885 X DOOR RAIL R
ＸドアレールＲ
1
38 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
6
39 400-48886 X DOOR RAIL L
ＸドアレールＬ
1
40 E1524-716-000 DOOR CUSHION
ドアクッション
2
41 400-48799 X DOOR 6D
Ｘドア６Ｄ
1
42 400-48884 X DOOR BRL
ＸドアＢＲＬ
1
43 NM-6040001-SC NUT M4
六角ナット Ｍ４
11
44 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
11
45
#04
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
11
46 400-48883 X DOOR BRR
ＸドアＢＲＲ
1
47 SB-1040005-00 ROLLING SHAFT HOLDER
ころがり軸受
4
48 400-48899 S DOOR SD
ＳドアＳＤ
2
49 E4560-531-000 PM LINK SC (B) H
ＰＭリンクＳＣ（Ｂ）Ｈ
1
50 400-49199 X COVER LOCK SC
Ｘ ＣＯＶ ロック ＳＣ
1
51 E1046-717-000 X COVER HANDLE
Ｘカバーハンドル
1
52 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
53
#01
E2420-723-000 X SAFETY SW STAY
ＸセーフティＳＷステー
1
54 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
6
55 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
1
56 400-48900 S DOOR BR
ＳドアＢＲ
1
57 400-48901 S DOOR
Ｓドア
1
58
#01
400-45206 COVER OPEN SW ASM
カバーオープンＳＷ組
1
59 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
2
60
#01
HA-0045500-20 SWITCH
ドアスイッチ操作キー
1
61
#05
400-48717 X DOOR DOG
Ｘドアドグ
1
62 400-49057 DOOR SUPPORT 6D
ドアサポート６Ｄ
1
63 SM-6030802-TN BOLT
六角穴ボルト
2
64
#02
400-94981 S_COVER_XL
シャトルカバー＿ＸＬ
1
65
#07
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
66
#06
400-49321 S COVER EX
Ｓ カバーＥＸ
1
67
#01
400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
1
68
#03
E3213-723-000 Z MOTOR COVER
Ｚモータカバー
1
69
#03
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
70
#03
400-49027 RD BLIND
ＲＤブラインド
1
71
#08
401-18288 S COVER 10V
Ｓ カバー１０Ｖ
1
