- 19 - 10. STACKER UNIT スタッカユニット 26 24 21 21 22 22 21 21 22 24 25 19 20 1 23 20 19 22 2 2 3 3 4 5 5 6 7 7 8 8 9 9 10 10 11 12 13 13 14 15 14 15 16 17 18 27 28 29 30 28 27 29 31 32 32 33 34 35 36 33 17 16 34 39 B 38 38 A …
- 18 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR TR6DNR ＴＲ ６ ＤＮＲ 用
#03....FOR TR6DNX ＴＲ ６ ＤＮＸ 用
#04....FOR EN ＥＮ 用
#05....FOR TR6DNX(EN) ＴＲ ６ ＤＮＸ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50174 TRAY UNIT(ST)
トレイユニット（ＳＴ）
1
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
5 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
6 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプＳＰ ４Ｎ
(2)
10 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
(2)
11 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(2)
13 NM-9030001-SC NUT
蝶ナット
(2)
14 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
15 400-48961 TRAY BASE
トレイベース
(1)
16
#01
400-50175 TRAY UNIT(A)
トレイユニット（Ａ）
1
17 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
18 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
19 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
20 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
21 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(2)
22 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
23 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(2)
24 E1578-726-000 TRAY HOLDER S
トレイホルダＳ
(1)
25 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
26 E1579-726-000 SIDE HOLDER
サイドホルダ
(1)
27 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
28 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
29 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(1)
30 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(1)
31 400-48961 TRAY BASE
トレーベース
(1)
32
#01
400-51150 2INCH TRAY UNIT
２インチトレイユニット
1
33 400-48961 TRAY BASE
トレイベース
(1)
34 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
35 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
36 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
37 400-51151 2INCH TRAY ADAPTER
２インチトレイアダプター
(1)
38 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
39 400-48980 TRAY CLAMP
トレイクランプ
(1)
40 E1573-726-000 TRAY CLAMP SH
トレイクランプＳＨ
(2)
41 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプＳＰ ４Ｎ
(2)
42 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
43 E1582-726-000 HOLDER SHEET
ホルダＳＤプレートＢ
(2)
44 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(2)
45 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
46 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(2)
47 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50 400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
51 400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
52 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ３
(2)
53 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
2
54
#02
E9522-716-0A0 I/F CABLE ASM. 1
Ｉ／Ｆ 束線組１
1
55
#03
400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ／ＭＴＳ Ｉ／Ｆ ケーブル組
1
56 E9599-705-0A0 JOINT CABLE ASM.
ジヨイントケーブル組
1
57 E9100-723-AA0 AC POWER CABLE ASM
ＡＣ電源束線組
1
58
#03
SL-6040692-TN BOLT M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
8
59
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
8
60
#03
SM-6041002-TN BOLT
六角穴ボルト
2
61
#03
EA-9500B02-00 CABLE BAND 150
結束バンド １５０
4
62
#04
400-49751 AC PWR CABLE(TR6CE) ASM
ＡＣ ＰＷＲ ケーブル（ＴＲ６ＣＥ）組
1
63
#05
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
64 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
65 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
66 400-49190 FIX BR
ＦＩＸ ＢＲ
1
67 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
1
- 19 -
10. STACKER UNIT
スタッカユニット
26
24
21
21
22
22
21
21
22
24
25
19
20
1
23
20
19
22
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
13
14
15
14
15
16
17
18
27
28
29
30
28
27
29
31
32
32
33
34
35
36
33
17
16
34
39
B
38
38
A
B
A
37
54
42
43
46
47
51
52
53
61
53
50
51
52
49
48
55
44
45
48
55
62
62
56
54
60
57
58
59
50
40
41

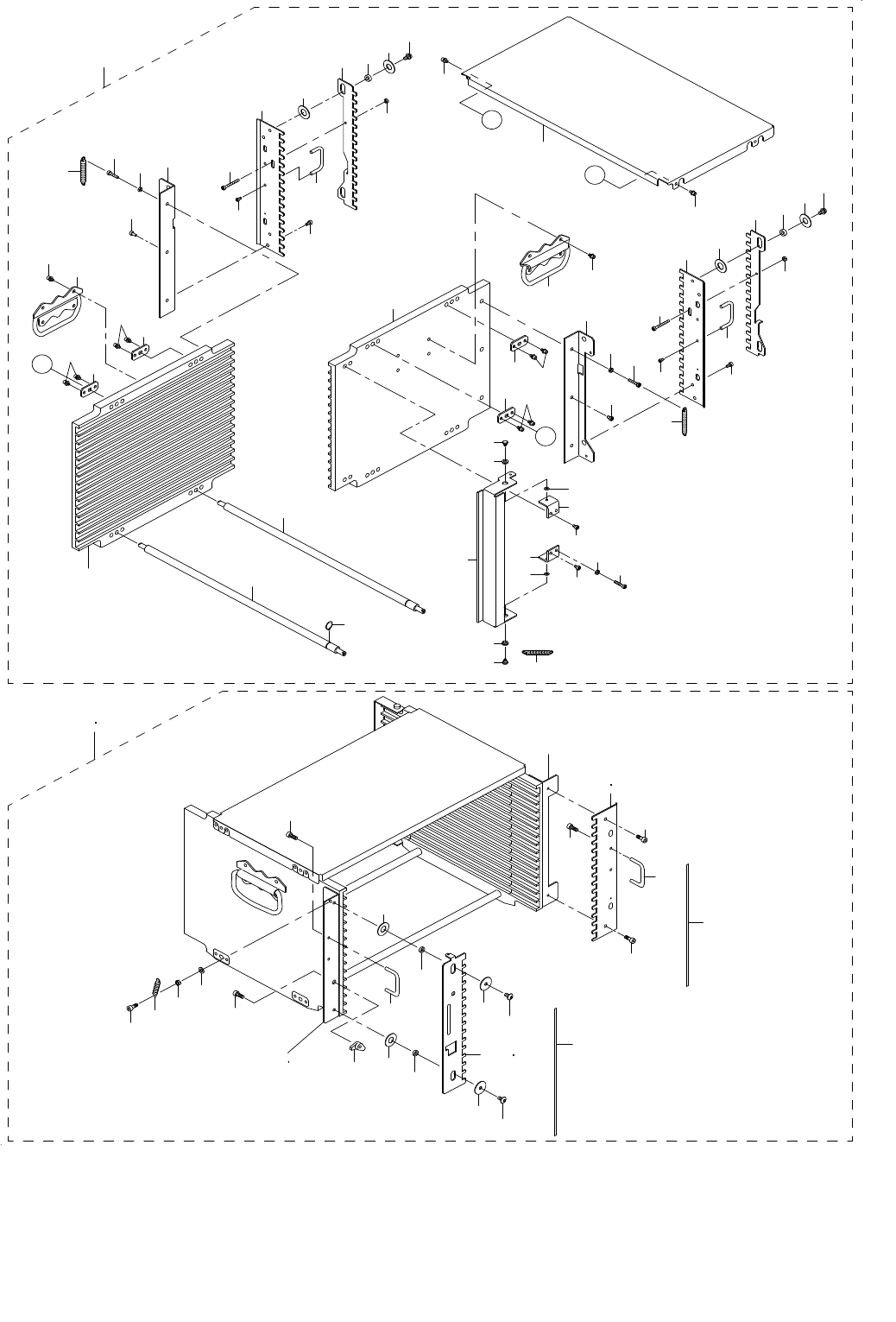

- 20 -
NOTE( 注記 ) #01....OPTIONAL PARTS(HIGH) オプション部品（ＨＩＧＨ）
#02....OPTIONAL PARTS(LOW) オプション部品（ＬＯＷ）
#03....OPTIONAL PARTS オプション部品
(COMMON PARTS HIGH/LOW) （ＨＩＧＨ ／ ＬＯＷ 共通）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49309 ST UNIT 6D
ＳＴユニット ６Ｄ
1
2 SM-6032002-TN TRAY UNIT
トレイユニット
(2)
3 SM-6860602-UZ SCREW
六角穴付きボルト Ｍ２．６Ｘ６
(4)
4 E3036-723-000 STOPPER R
ストッパ Ｒ
(1)
5 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
6 E3038-723-000 SHUTTER R
シャッター Ｒ
(1)
7 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
8 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
(4)
9 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(2)
10 E4607-717-000 STACKER HANDLE
スタッカハンドル
(2)
11 E3037-723-000 STOPPER L
ストッパ Ｌ
(1)
12 E3039-723-000 SHUTTER L
シャッター Ｌ
(1)
13 E1519-726-000 GUIDE SPACER
ガイドスペーサ
(4)
14 E4560-531-000 PM LINK SC (B) H
ＰＭリンクＳＣ（Ｂ）Ｈ
(2)
15 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(2)
16 E4605-717-000 SHUTTER BR
シャッターＢＲ
(2)
17 WP-0320500-SC WASHER M3
平座金小型丸 Ｍ３
(2)
18 E4606-717-000 SHUTTER
シャッタ
(1)
19 E1515-726-000 ST HANDLE
ＳＴハンドル
(2)
20 SL-6030692-TN BOLT
座金付き六角穴ボルト
(8)
21 E1504-726-000 GUIDE SH PLATE
ガイドＳＨプレート
(8)
22 SL-6030692-TN BOLT
座金付き六角穴ボルト
(16)
23 E4602-717-000 TRAY GUIDE R
トレイガイドＲ
(1)
24 E1502-726-000 TRAY GUIDE SH
トレイガイドＳＨ
(4)
25 RC-0100001-KP SNAP RING M10
Ｃガタトメワ ９．３
(1)
26 E4601-717-000 TRAY GUIDE L
トレイガイドＬ
(1)
27 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
(2)
28 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(2)
29 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
30 E3034-723-000 SRBR R
ＳＲＢＲ＿Ｒ
(1)
31 E3035-723-000 STBR L
ＳＴＢＲ＿Ｌ
(1)
32 E3040-723-000 SHUTTER SP
シャッター ＳＰ
(2)
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
34 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
35 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(1)
36 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
(1)
37 400-49369 TOP COVER
トップカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
39 E4612-717-000 SHUTTER SP
シャッタＳＰ
(1)
40
#01
400-50160 O-S ST 6D(HIGH)
Ｏ−Ｓ ＳＴ ６Ｄ（ＨＩＧＨ）
1
41
#02
400-50161 O-S ST 6D(LOW)
Ｏ−Ｓ ＳＴ ６Ｄ（ＬＯＷ）
1
42
#02
E3029-723-000 TR STOPPER BR L
ＴＲストッパＢＲＬ
(1)
43
#01
E3030-723-000 TR STOPPER BR R
ＴＲストッパＢＲＲ
(1)
44
#02
E3028-723-000 TR STOPPER R
ＴＲストッパＲ
(1)
45
#01
E3027-723-000 TR STOPPER L
ＴＲストッパＬ
(1)
46
#02
E3025-723-000 TR STOPPER L OC
ＴＲストッパＬ．ＯＣ
(1)
47
#01
E3026-723-000 TR STOPPER R OC
ＴＲストッパＲ．ＯＣ
(1)
48
#03
E4607-717-000 STACKER HANDLE
スタッカハンドル
(4)
49
#03
E1520-726-000 ROTARY KNOB
ロータリーノブ
(2)
50
#03
E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
51
#03
E1519-726-000 GUIDE SPACER
ガイドスペーサ
(4)
52
#03
WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
53
#03
SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
(4)
54
#03
SL-6030692-TN BOLT
座金付き六角穴ボルト
(14)
55
#03
SM-6860602-UZ SCREW
六角穴付きボルト Ｍ２．６Ｘ６
(8)
56
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
57
#03
SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(2)
58
#03
E1521-726-000 STOPPER SP
ストッパＳＰ
(2)
59
#03
NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(2)
60
#03
WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
61
#03
E4603-717-000 TRAY STOPPER BR
トレイストッパＢＲ
(2)
62
#03
E4608-717-000 POSITION SEAL 15
ポジションシール１５
(2)
