- 5 - 3. X U NIT Ｘ ユニット ４ ２ ３ ４ １５ ８８ ７ ２４ ２５ ２２ ２３ ２６ ８９ ２８ ２７ ９０ ２８ １６ ４９ ４７ ４８ ３１ ３４ ３５ ３３ ３３ ３６ ３６ ３２ ３８ ３９ ４０ ３２ ３１ ３４ ３５ ３３ ３３ ３６ ３６ ３２ ４０ ４４ ４５ ４５ ３１ ４３ ４２ ２９ ６ Ｃ １ ３０ ３０ ３７ ３７ ３７ ３７ ４１ ４１ ４６ ５１ ５１ １９ １８ ５０ ２１ ２０ …
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6DNR,TR6DNX(UNTIL M/C REV.F), ＴＲ ６ ＤＮＲ，ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｆ 以前），
TR6DNV(UNTIL M/C REV.G) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｇ 以前）用
#03....FOR TR6DNX(AFTER M/C REV.G), ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｇ 以降），
TR6DNV(AFTER M/C REV.H) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｈ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
6
2 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
1
3 PX-0500030-00 SILENCER
サイレンサ
1
4 PJ-3040600-01 ELBOW
レジューサエルボ
1
5 PX-5000140-00 PLUG
止栓
4
6 E1213-717-000 Y RAIL BASE B
ＹレールベースＢ
2
7 PA-1003022-A0 AIR CYLINDER
エアシリンダ
1
8
#02
400-45060 Y MOTOR ASM.
Ｙモータ組
1
9 400-45148 FAN MOTOR (Y MOTOR) ASM.
ファンモータ（Ｙモータ）組
1
10 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
11 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
12 400-48774 Y LINEAR WAY
Ｙリニアウェイ
1
13 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
14 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
15 400-45713 Y MINUS LIMIT SENSOR
Ｙマイナスリミット検知
1
16 400-45713 Y PLUS LIMIT SENSOR
Ｙプラスリミット検知
1
17 HA-0013100-00 MICROSWITCH
マイクロ スイッチ
1
18 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
19 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
20 E1210-717-000 Y BELT
Ｙベルト
1
21 400-52106 Y TRAY SW BR
Ｙトレイスイッチブラケット
1
22 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
23 400-48710 CHANGE BLOC
チェンジブロック
1
24 E4606-717-000 SHUTTER
シャッタ
1
25 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
26 400-48772 HOLD RAIL
ホールドレール
1
27 400-49189 HOLD RAIL
ホールドレール
1
28 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳベルトコネクタ
1
29 400-48861 Y BELT BR
ＹベルトＢＲ
1
30 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
4
31 400-48803 Y MOTOR BR
ＹモータＢＲ
1
32 SM-6041002-TN BOLT
六角穴ボルト
4
33 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
34 E4208-717-000 SHUTTER SENSOR DOG
シャッタセンサドグ
1
35 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
2
36 400-48709 SHUT CL BASE
シャットＣＬベース
1
37 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
2
38 SM-6030802-TN BOLT
六角穴ボルト
6
39 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
3
40 400-48698 Y LINEAR BASE
Ｙリニアベース
1
41 NM-6050001-SC NUT M5
六角ナット Ｍ５Ｘ０．８ １種
1
42 SM-6050802-TN BOLT
六角穴ボルト
1
43 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
44 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
45 400-48705 Y CYL BR
ＹシリンダＢＲ
1
46 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
2
47 400-48699 Y CARRY BASE
Ｙキャリーベース
1
48 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
5
49 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
2
50
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
51 SL-4034091-SC SCREW M3X40
座金付きねじ
2
52 400-48842 FAN BR 6D
ファンＢＲ ６Ｄ
1
53
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
2
54 400-49162 Y RAIL BASE A
ＹレールベースＡ
1
55 400-48804 VALVE BASE
バルブベース
1
56 400-48697 Y BASE 6S
Ｙベース６Ｓ
1
57 400-48808 Y BASE BR
ＹベースＢＲ
2
58 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
59 400-49259 COVER
カバー
1
60 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
2
61 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
62 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
63 400-48805 VALVE COVER
バブルカバー
1
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
65 400-52107 CR PULLEY BR
ＣＲプーリーＢＲ
2
66 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
67 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
2
68 E1214-717-000 Y RAIL BASE
Ｙレールベース
2
69 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
70 E1224-717-000 Y TRAY STOPPER
Ｙトレイストッパ
2
71 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
8
73 E1215-717-000 Y CABLE BEAR
Ｙケーブルベア
1
74 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
75 WO-0430801-SC SCREW M4
平座金 Ｍ４
1
76 E1432-726-000 CYLINDER NUT
シリンダーナット
1
77 400-48706 Y SENSOR DOG
Ｙセンサドグ
1
78 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
79
#02
E1104-717-000 XY MOTOR PULLEY
ＸＹモータープーリー
1
80 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
81 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
2
82 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
83 400-48841 XY PULLEY BR
ＸＹプーリーＢＲ
1
84 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
85 E1115-717-000 XY IDOLER PULLEY
ＸＹアイドラプーリ
2
86 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
87 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
4
88 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
4
89 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
90 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
91 E1117-717-000 XY IDOLER ROLLER
ＸＹアイドラローラ
1
92 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
2
93 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
94 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
95 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
96 400-48807 Y HOLD ROLLER
Ｙホールドローラ
1
97 400-48700 TR HOLD RH
ＴＲホールドＲＨ
1
98 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
99 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
100 400-48807 Y HOLD ROLLER
Ｙホールドローラ
1
101 400-48701 TR HOLD LH
ＴＲホールドＬＨ
1
102 E4218-717-000 Y LINK PLATE
Ｙリンクプレート
2
103 SB-1040011-00 BEARING
ころがり軸受
4
104 400-48707 TR RELEASE DOG
ＴＲ リリースドグ
1
105 400-48704 Y LINK PIN(CYL)
Ｙ リンクピン（ＣＹＬ）
2
106 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
2
107 400-52688 Y LINK BR
Ｙリンクブラケット
1
108 NM-6040003-SC NUT M4
六角ナット Ｍ４
2
109 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
110 400-52687 Y LINK BASE
Ｙリンクベース
1
111 SL-6030892-TN SCREW
座金付き六角穴ボルト
3
112 E4213-717-000 Y LINK PIN
Ｙリンクピン
2
113 SM-6030402-TN BOLT M3X4
六角穴付きボルト
8
114 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
115
#03
402-22210 Y MOTOR ASM
Ｙモータ組
1
116
#03
402-22644 PULLEY_P50_2GT_6_33F
プーリ＿Ｐ５０＿２ＧＴ＿６＿３３Ｆ
1
- 5 -

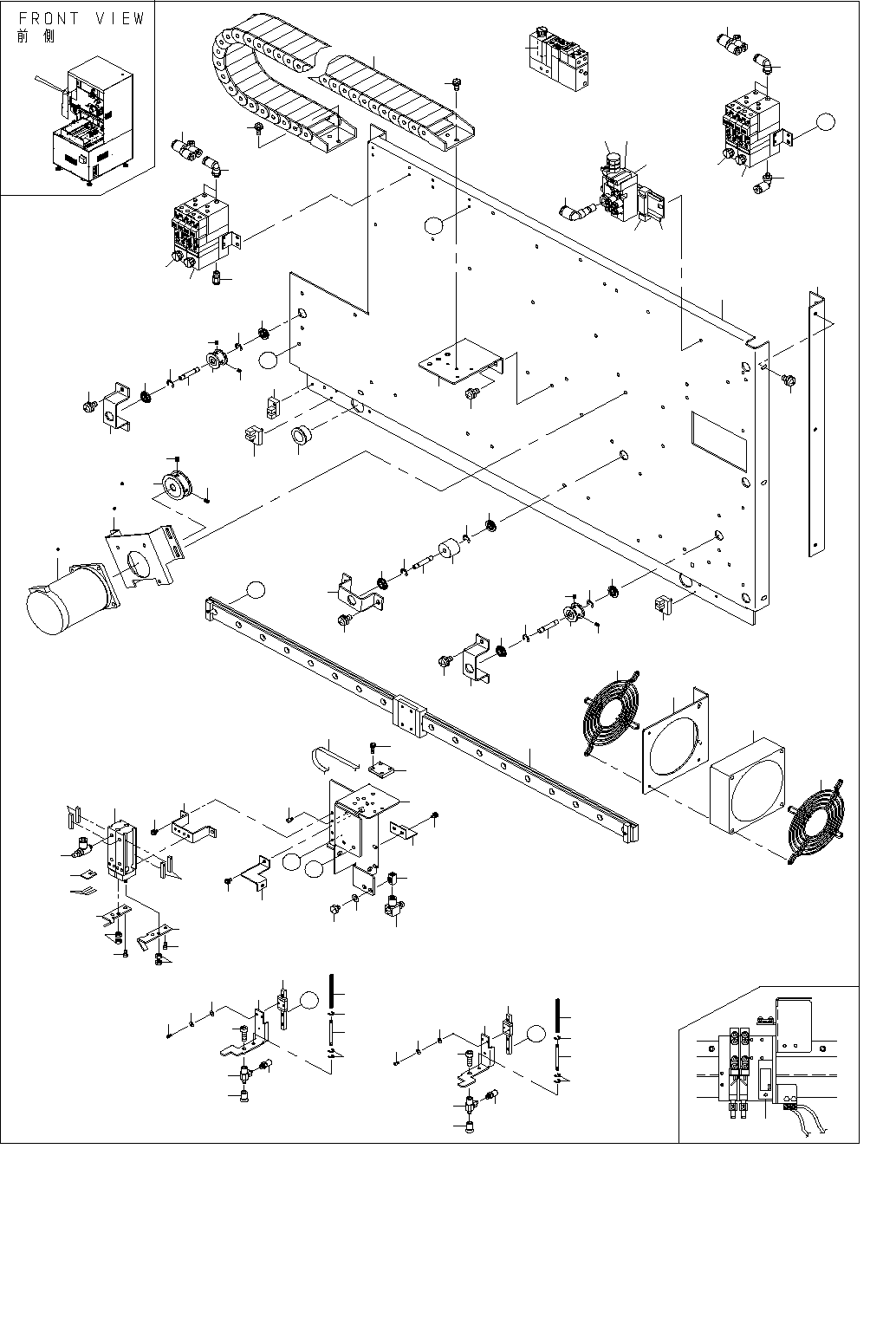

3. X UNIT
Ｘ ユニット
４
２
３
４
１５
８８
７
２４
２５
２２
２３
２６
８９
２８
２７
９０
２８
１６
４９
４７
４８
３１
３４
３５
３３
３３
３６
３６
３２
３８
３９
４０
３２
３１
３４
３５
３３
３３
３６
３６
３２
４０
４４
４５
４５
３１
４３
４２
２９
６
Ｃ
１
３０
３０
３７
３７
３７
３７
４１
４１
４６
５１
５１
１９
１８
５０
２１
２０
５１
５２
５２
７１
７３
１１
６５
６６
５７
５６
６０
６０
５３
１７
５４
１２
１３
８１
８２
６６
６２
６３
８
８１
９
６９
６８
５５
１０
７０
５９
６１
５８
６４
６７
６８
７２
８５
５
５
７６
７７
８２
７９
８０
７９
８０
８５
７４
７５
８４
８３
７８
７８
８７
８６
Ａ
Ｂ
Ｂ
Ａ
Ｃ
Ｄ
Ｄ
１４
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6DNR,TR6DNX(UNTIL M/C REV.F), ＴＲ ６ ＤＮＲ，ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｆ 以前），
TR6DNV(UNTIL M/C REV.G) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｇ 以前）用
#03....FOR TR6DNX(AFTER M/C REV.G), ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｇ 以降），
TR6DNV(AFTER M/C REV.H) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｈ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48994 X RAIL 6D
Ｘレール６Ｄ
1
2 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
3 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
4 400-45713 PHOTO SENSOR
フォトセンサ
2
5 400-49189 HEAD LINEAR WAY
ヘッドリニアウェイ
2
6 400-45135 FAN MOTOR ASM.
ファンモータ組
1
7 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
8 PX-5000600-00 VACUUM PAD
真空パッド
1
9 PA-0603004-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
10 E3017-723-000 X BELT 6D
Ｘベルト６Ｄ
1
11 400-45127 HEAD R UP/DOWN SENSOR ASM.
ヘッドＲアップダウンセンサ組
1
12 400-45126 HEAD L UP/DOWN SENSOR ASM.
ヘッドＬアップダウンセンサ組
1
13 PX-5000620-00 VACUUM PAD
真空パッド
1
14 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
2
15
#02
400-45057 X MOTOR ASM.
Ｘモ−タ組
1
16 E9608-717-000 LASER SENSOR HEAD
レーザーセンサヘッド
1
17 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
4
18 400-45133 HEAD R EJECTOR ASM.
ヘッドＲエジェクタ組
1
19 400-45132 HEAD L EJECTOR ASM.
ヘッドＬエジェクタ組
1
20 400-45159 SPAD R EJECTOR ASM.
ＳＰＡＤ Ｒエジェクタ組
1
21 400-45158 SPAD L EJECTOR ASM.
ＳＰＡＤ Ｌエジェクタ組
1
22 400-50012 CARRIER RAIL
キャリアレール
1
23 400-55987 SV BLOCK
ＳＶブロック
1
24 PX-0500030-00 SILENCER
サイレンサ
1
25 PJ-3040600-01 ELBOW
レジューサエルボ
1
26
#02
400-48813 X MOTOR BR
ＸモータＢＲ
1
27
#02
E4314-717-000 MOTOR PULLEY 3GT
モータプーリ３ＧＴ
1
28 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
29 400-48842 FAN BR 6D
ファンＢＲ ６Ｄ
1
30
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
2
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
32 400-48841 XY PULLEY BR
ＸＹプーリーＢＲ
3
33 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
4
34 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
35 E4315-717-000 IDOLER PULLEY 3GT
アイドラプーリ３ＧＴ
2
36 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
4
37 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
38 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
39 E1117-717-000 IDOLER ROLLER
ＸＹアイドラローラ
1
40 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
2
41 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
42 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
43 400-48845 X CABLE BR 6D
ＸケーブルＢＲ ６Ｄ
1
44 E3018-723-000 X CABLE BEAR 6D
Ｘケーブルベア６Ｄ
1
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
46 400-48764 X BASE 6D
Ｘベース６Ｄ
1
47 HX-0018800-0D BUSH
ブッシュ
1
48 400-48846 X BASE BR 6D
ＸベースＢＲ ６Ｄ
1
49 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
50 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
2
51 PJ-3040405-04 ELBOW UNION
エルボユニオン
6
52 PJ-3080600-05 IKEI UNION
異径ユニオンワイ
2
53 E2064-723-000 CL STOPPER
ＣＬストッパ
2
54 E2065-723-000 CL STOPPER TAPE
ＣＬストッパテープ
4
55 E2030-723-000 CYLINDER PLATE R
シリンダープレートＲ
1
56 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
57 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
58 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
59 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
60 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
61 E2029-723-000 CYLINDER PLATE L
シリンダープレートＬ
1
62 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
63 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
64 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
66 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
67 400-48851 CYLINDER BR
シリンダーＢＲ
1
68 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
69 E1108-717-000 X SENSOR ACTUATOR
Ｘセンサアクチュエータ
1
70 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
71 SM-6050652-UZ SCREW
六角穴付きボルト
2
72 PX-5000540-00 GASKET
ガスケット
2
73 PJ-0500505-01 BARBED FITTING JOINT
ミニチュア管継手
2
74 400-48847 X CARRIAGE
Ｘキャリッジ
1
75 400-48852 SUPPORT BR
サポートＢＲ
1
76 400-48848 PAD BASE L 6D
ＰＡＤベース Ｌ ６Ｄ
1
77 400-48849 PAD BASE R 6D
ＰＡＤベース Ｒ ６Ｄ
1
78 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
4
79 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
4
80 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
4
81 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
82 SM-6040602-TN BOLT
六角穴ボルト
2
83 SM-6030402-TN BOLT M3X4
六角穴付きボルト
1
84 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
85 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
2
86 E1317-726-000 Y BELT PRESSER
Ｙベルト押さえ
1
87 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
88
#03
402-22209 X MOTOR ASM
Ｘモ−タ組
1
89
#03
402-22643 X_MOTOR_BR
Ｘモータブラケット
1
90
#03
402-22645 PULLEY_P33_3GT_9_33F
プーリ＿Ｐ３３＿３ＧＴ＿９＿３３Ｆ
1
