- 6 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR TR6DNR,T R6DNX(UNTIL M/C REV.F), ＴＲ ６ ＤＮＲ，ＴＲ ６ ＤＮＸ（マシン ＲＥＶ ．Ｆ 以前） ， TR6DNV(UN TIL M/C REV.G) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｇ 以前）用 #03....FOR TR6DNX(AFTER M/C R EV.G), ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｇ …
- 5 -

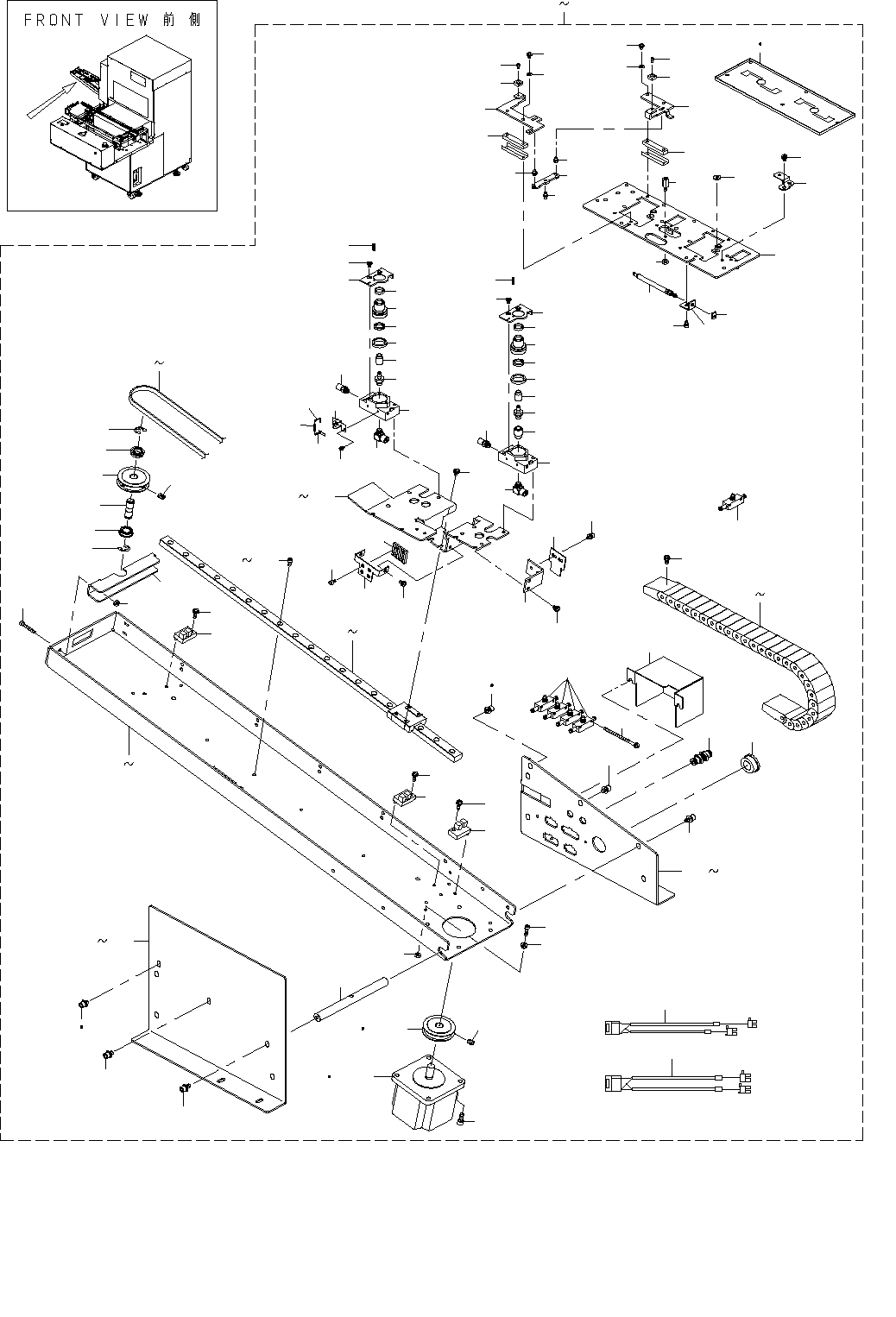

3. X UNIT
Ｘ ユニット
４
２
３
４
１５
８８
７
２４
２５
２２
２３
２６
８９
２８
２７
９０
２８
１６
４９
４７
４８
３１
３４
３５
３３
３３
３６
３６
３２
３８
３９
４０
３２
３１
３４
３５
３３
３３
３６
３６
３２
４０
４４
４５
４５
３１
４３
４２
２９
６
Ｃ
１
３０
３０
３７
３７
３７
３７
４１
４１
４６
５１
５１
１９
１８
５０
２１
２０
５１
５２
５２
７１
７３
１１
６５
６６
５７
５６
６０
６０
５３
１７
５４
１２
１３
８１
８２
６６
６２
６３
８
８１
９
６９
６８
５５
１０
７０
５９
６１
５８
６４
６７
６８
７２
８５
５
５
７６
７７
８２
７９
８０
７９
８０
８５
７４
７５
８４
８３
７８
７８
８７
８６
Ａ
Ｂ
Ｂ
Ａ
Ｃ
Ｄ
Ｄ
１４
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6DNR,TR6DNX(UNTIL M/C REV.F), ＴＲ ６ ＤＮＲ，ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｆ 以前），
TR6DNV(UNTIL M/C REV.G) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｇ 以前）用
#03....FOR TR6DNX(AFTER M/C REV.G), ＴＲ ６ ＤＮＸ（マシン ＲＥＶ．Ｇ 以降），
TR6DNV(AFTER M/C REV.H) ＴＲ ６ ＤＮＶ（マシン ＲＥＶ．Ｈ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48994 X RAIL 6D
Ｘレール６Ｄ
1
2 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
3 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
4 400-45713 PHOTO SENSOR
フォトセンサ
2
5 400-49189 HEAD LINEAR WAY
ヘッドリニアウェイ
2
6 400-45135 FAN MOTOR ASM.
ファンモータ組
1
7 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
8 PX-5000600-00 VACUUM PAD
真空パッド
1
9 PA-0603004-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
10 E3017-723-000 X BELT 6D
Ｘベルト６Ｄ
1
11 400-45127 HEAD R UP/DOWN SENSOR ASM.
ヘッドＲアップダウンセンサ組
1
12 400-45126 HEAD L UP/DOWN SENSOR ASM.
ヘッドＬアップダウンセンサ組
1
13 PX-5000620-00 VACUUM PAD
真空パッド
1
14 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
2
15
#02
400-45057 X MOTOR ASM.
Ｘモ−タ組
1
16 E9608-717-000 LASER SENSOR HEAD
レーザーセンサヘッド
1
17 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
4
18 400-45133 HEAD R EJECTOR ASM.
ヘッドＲエジェクタ組
1
19 400-45132 HEAD L EJECTOR ASM.
ヘッドＬエジェクタ組
1
20 400-45159 SPAD R EJECTOR ASM.
ＳＰＡＤ Ｒエジェクタ組
1
21 400-45158 SPAD L EJECTOR ASM.
ＳＰＡＤ Ｌエジェクタ組
1
22 400-50012 CARRIER RAIL
キャリアレール
1
23 400-55987 SV BLOCK
ＳＶブロック
1
24 PX-0500030-00 SILENCER
サイレンサ
1
25 PJ-3040600-01 ELBOW
レジューサエルボ
1
26
#02
400-48813 X MOTOR BR
ＸモータＢＲ
1
27
#02
E4314-717-000 MOTOR PULLEY 3GT
モータプーリ３ＧＴ
1
28 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
29 400-48842 FAN BR 6D
ファンＢＲ ６Ｄ
1
30
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
2
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
32 400-48841 XY PULLEY BR
ＸＹプーリーＢＲ
3
33 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
4
34 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
35 E4315-717-000 IDOLER PULLEY 3GT
アイドラプーリ３ＧＴ
2
36 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
4
37 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
38 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
39 E1117-717-000 IDOLER ROLLER
ＸＹアイドラローラ
1
40 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
2
41 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
42 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
43 400-48845 X CABLE BR 6D
ＸケーブルＢＲ ６Ｄ
1
44 E3018-723-000 X CABLE BEAR 6D
Ｘケーブルベア６Ｄ
1
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
46 400-48764 X BASE 6D
Ｘベース６Ｄ
1
47 HX-0018800-0D BUSH
ブッシュ
1
48 400-48846 X BASE BR 6D
ＸベースＢＲ ６Ｄ
1
49 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
50 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
2
51 PJ-3040405-04 ELBOW UNION
エルボユニオン
6
52 PJ-3080600-05 IKEI UNION
異径ユニオンワイ
2
53 E2064-723-000 CL STOPPER
ＣＬストッパ
2
54 E2065-723-000 CL STOPPER TAPE
ＣＬストッパテープ
4
55 E2030-723-000 CYLINDER PLATE R
シリンダープレートＲ
1
56 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
57 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
58 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
59 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
60 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
61 E2029-723-000 CYLINDER PLATE L
シリンダープレートＬ
1
62 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
63 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
64 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
66 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
67 400-48851 CYLINDER BR
シリンダーＢＲ
1
68 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
69 E1108-717-000 X SENSOR ACTUATOR
Ｘセンサアクチュエータ
1
70 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
71 SM-6050652-UZ SCREW
六角穴付きボルト
2
72 PX-5000540-00 GASKET
ガスケット
2
73 PJ-0500505-01 BARBED FITTING JOINT
ミニチュア管継手
2
74 400-48847 X CARRIAGE
Ｘキャリッジ
1
75 400-48852 SUPPORT BR
サポートＢＲ
1
76 400-48848 PAD BASE L 6D
ＰＡＤベース Ｌ ６Ｄ
1
77 400-48849 PAD BASE R 6D
ＰＡＤベース Ｒ ６Ｄ
1
78 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
4
79 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
4
80 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
4
81 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
82 SM-6040602-TN BOLT
六角穴ボルト
2
83 SM-6030402-TN BOLT M3X4
六角穴付きボルト
1
84 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
85 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
2
86 E1317-726-000 Y BELT PRESSER
Ｙベルト押さえ
1
87 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
88
#03
402-22209 X MOTOR ASM
Ｘモ−タ組
1
89
#03
402-22643 X_MOTOR_BR
Ｘモータブラケット
1
90
#03
402-22645 PULLEY_P33_3GT_9_33F
プーリ＿Ｐ３３＿３ＧＴ＿９＿３３Ｆ
1
