NPM-D3 EJM6DC-MB-04M-02 对供给压的检查进行说明。 工作 开始前 压力表的检查 1 使用工具 : 不要 所 需时间 :3 分钟 ( 设备电源 ON) 4-1-1 -1 维修保养篇 4-1-1 确认气压 前侧 后侧 ① 真空泵供给压 (-100 ~ -87 kPa) ③ 清扫吹气压 (0.13 ~ 0.14 MPa) 主气压 (0.500 ~ 0.550 MPa) ② 真空破坏压 (8~12kPa ) 1 2 3 4…

100%1 / 580
4 定期检查
每24小时保养
NPM-D3 EJM6DC-MB-04M-02
对供给压的检查进行说明。
工作
开始前
压力表的检查 1
使用工具:不要 所需时间:3 分钟(设备电源ON)
4-1-1-1
维修保养篇
4-1-1
确认气压
前侧
后侧
①真空泵供给压
(-100 ~ -87 kPa)
③清扫吹气压
(0.13 ~ 0.14 MPa)
主气压
(0.500 ~ 0.550 MPa)
②真空破坏压
(8~12kPa)
1
2
34
④选购件用
(0.4 MPa)
NPM-D3 EJM6DC-MB-04M-02
1
4-1-1-2
2
2

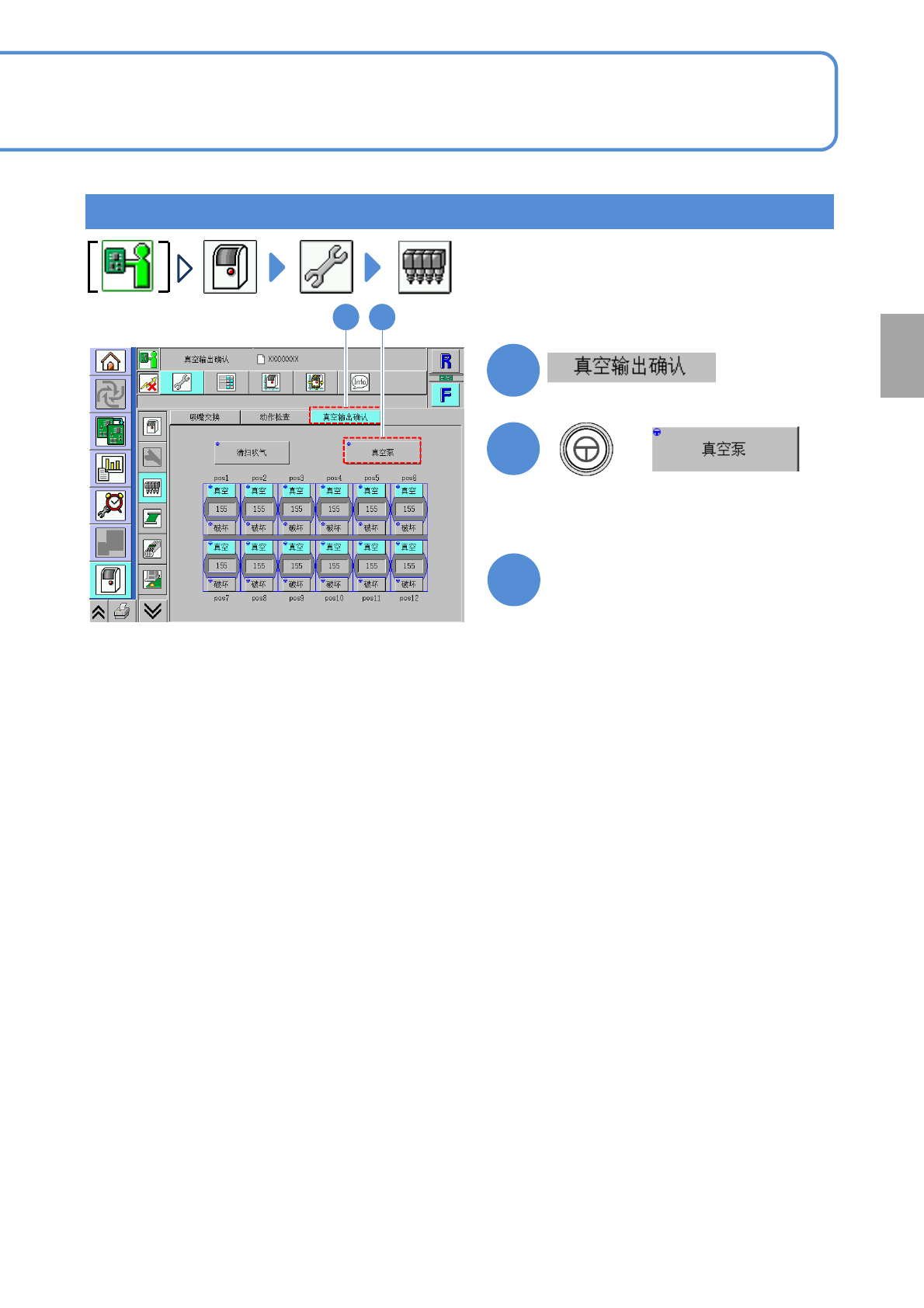

确认真空泵的供给压
1
+
(显示从灰色变成蓝色，真空泵启动)
3
确认真空泵供给压 (压力表)
●压力规定值:-100~-87 kPa
