NPM-D3 EJM6DC-MB-04M-02
工作
开始前
4-1-1-5

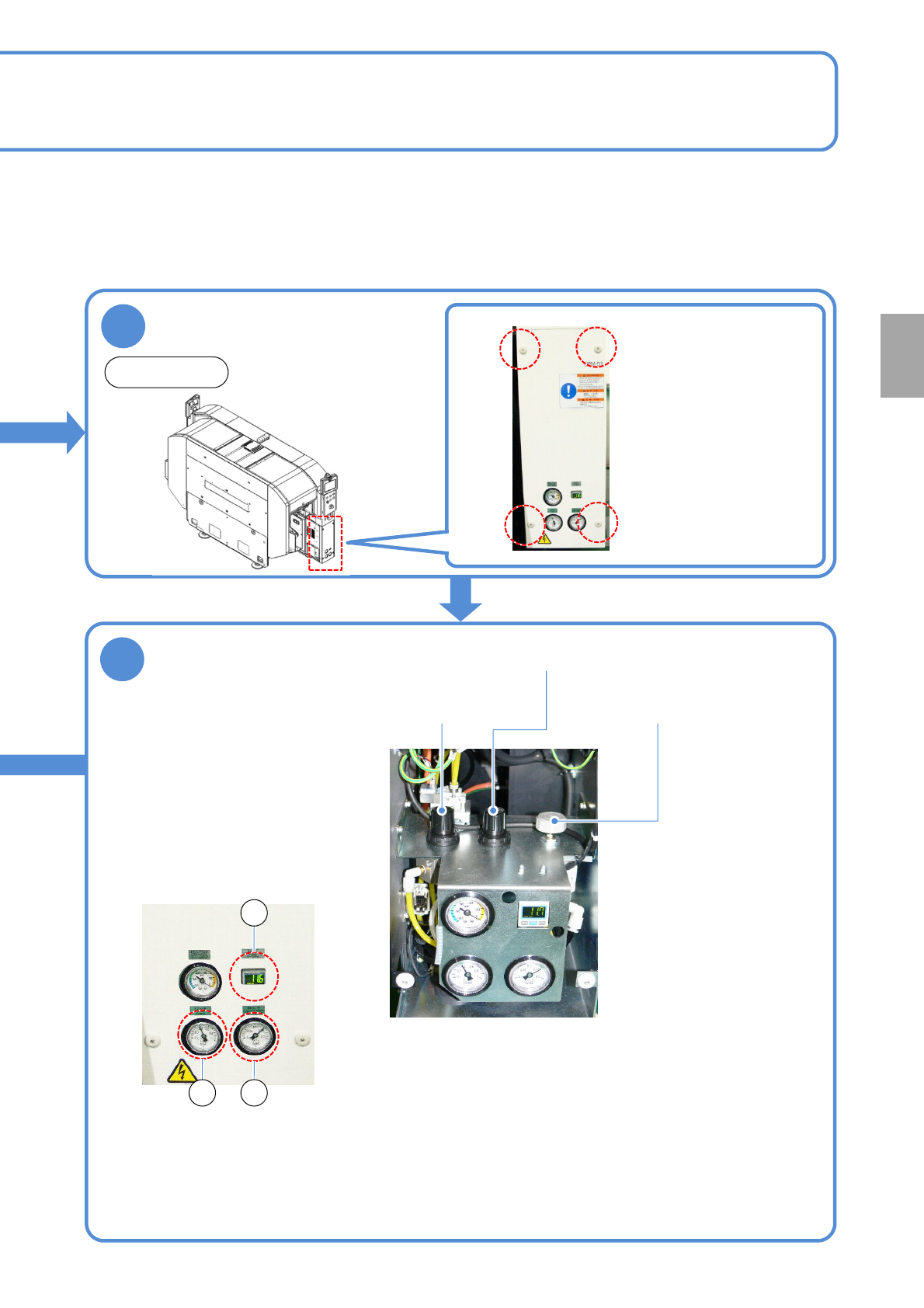

调整气压(清扫吹气压、选购件用气压、真空破坏压)
使用工具:十字螺丝刀(No.2) 扳手(10 mm) 所需时间:5 分钟
●清扫吹气压、选购件用气压、真空破坏压在规定值以外时，请调整。
维修保养篇
4-1-1
压力表的检查 3
1
3
前侧
安装本体前侧的安全盖
6
9
7
卸下交换台车
(→P.3-2)
安装交换台车
(→P.3-2)
OFF
SERVO
2
SERVO
ON
8
●拧紧螺丝
●螺丝:4个
NPM-D3 EJM6DC-MB-04M-02
前侧
卸下本体前侧的安全盖
4
调整到规定值范围内
5
(b)清扫吹气压用
调节器旋钮
●调节器旋钮的操作方法
1 :解锁。
2 :调整。
3 :上锁。
（线性照相机气压用、清扫吹气压）
4-1-1-6
(a)真空破坏用
调节器旋钮
每
24
小
时
保
养
定
期
检
查
●卸下螺丝
●螺丝：4 个
(C)选购件用
(0.4 MPa)
(b)清扫吹气压
(0.13 ~ 0.14 MPa)
(a)真空破坏压
(8~12 kPa)
a
bc
(c) 选购件气压用
调节器旋钮
