NPM-D3 EJM6DC-MB-04M-02 工作 结束前 OFF SERVO 4-2-5 -1 螺旋单元和吸嘴的清扫、 检查 1 ( 点胶头 : 选购 件 ) 维修保养篇 4-2-5 使用工具 : 棉棒，棉 纱布，空气枪 所需时间 :30 分钟 (1 个部位 ) 有关点胶头上设置的点胶器清扫和检 查的说明。 1 ●点胶头移动到更换位置。 2 3 卸下点胶器 警告 使用心脏起搏器等的人员请勿靠近直线马达部 ( 因磁力引起的错误动作，可…
NPM-D3 EJM6DC-MB-04M-02
OFF
SERVO
SERVO
ON
工作
结束前
擦拭站的清扫
(点胶头:选购件)
使用工具:纱布 所需时间:3 分钟(1个部位)
4-2-4
有关擦拭站清扫的说明。
维修保养篇
4-2-4
5
把擦拭站放回原处
4
1
2
3
把X轴往内推
卸下擦拭站，擦掉粘在上面的粘着剂
擦拭站
●请确认擦拭站是否放在正
确的位置。如果放在台子
的边缘，运转时有可能会
损伤吸嘴。
6
7
每
24
小
时
保
养
定
期
检
查
●包含缓冲材(擦拭站)在内，用
棉纱布将所有粘有粘着剂的地
方擦干净。
NPM-D3 EJM6DC-MB-04M-02
工作
结束前
OFF
SERVO
4-2-5-1
螺旋单元和吸嘴的清扫、
检查 1
(点胶头:选购件)
维修保养篇
4-2-5

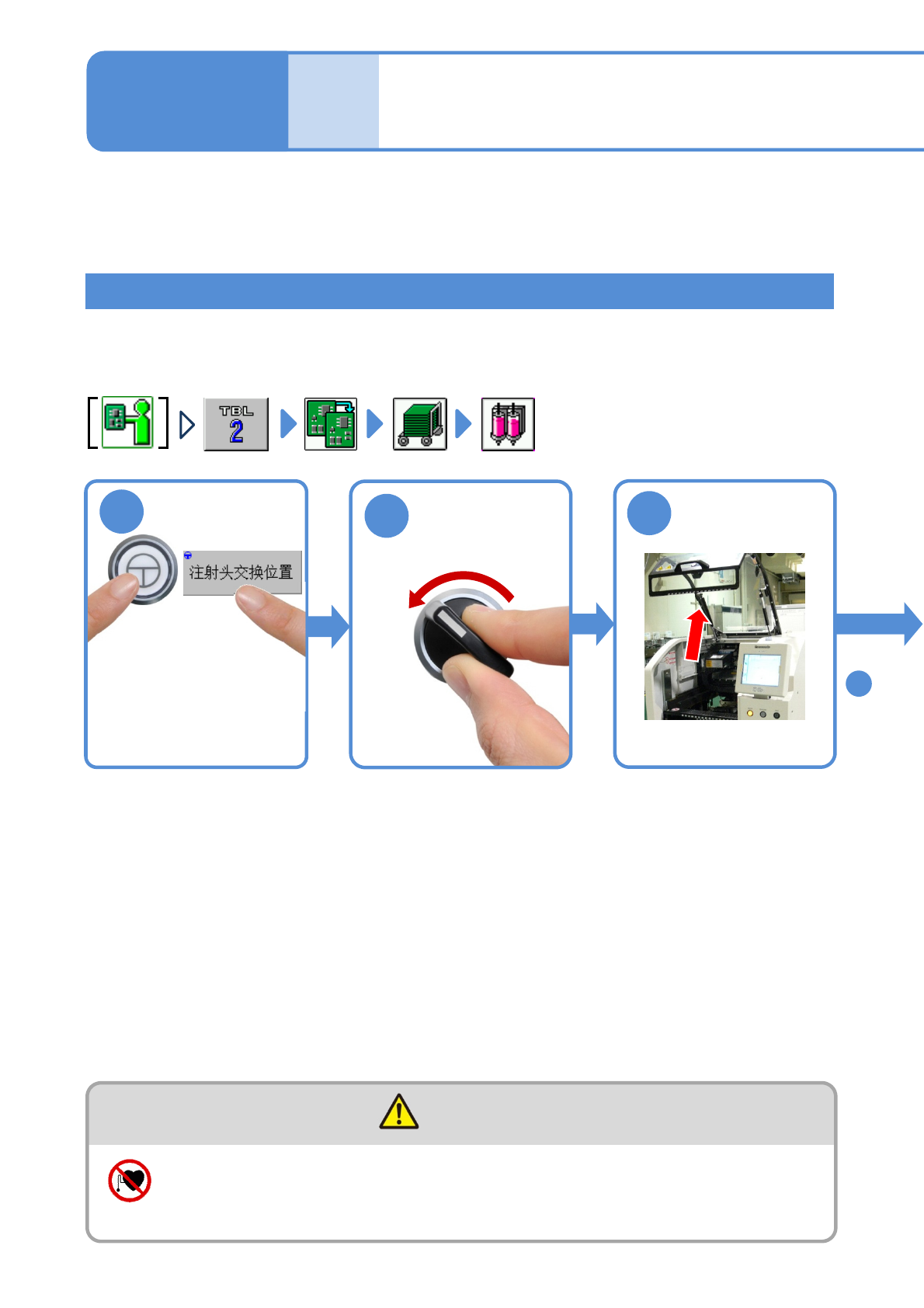

使用工具:棉棒，棉纱布，空气枪 所需时间:30 分钟(1个部位)
有关点胶头上设置的点胶器清扫和检查的说明。
1
●点胶头移动到更换位置。
2
3
卸下点胶器
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
顺序
4
当点胶头安装在前侧的时候，本项作业为后侧作业，如果点胶头安装在后侧的话，要从前侧来操作。
在下边以点胶头安装在后侧，从前侧操作为例进行说明。
NPM-D3 EJM6DC-MB-04M-02
4-2-5-2
4
5
卸下气塞
顺序
7
6
卸下点胶器
每
24
小
时
保
养
定
期
检
查
①向顺时针方向旋转锁板，松开注射
器。
②将注射器向正上方拔出。
●更换点胶器时，从上方看SC轴的齿轮，按逆时针方向旋
转的话，会喷出粘着剂，请务必注意。
1
2
θ轴
SC轴
锁板
为了防止粘着剂滴落到多功能识别照相机、吸嘴
交换器上，在单元上遮盖棉纱布加以保护
