NPM-D3 EJM6DC-MB-04M-02 工作 结束前 4-2-5 -3 螺旋单元和吸嘴的清扫、 检查 2 ( 点胶头 : 选购 件 ) 维修保养篇 4-2-5 接头的清扫 请清扫粘在气压接头部分的粘着剂。 如果有粘着剂黏着的话，会引起漏气 ，造成点胶不良。 7 ①拧松接头。 ②拔出。 8 从点胶器上卸下 接头 确认接头上是否有粘着剂 ● O 型环的周边如有粘着剂的话， 请用棉纱布沾上溶剂 ( 酒精等 ) 仔 细地擦干净。 9 顺…
NPM-D3 EJM6DC-MB-04M-02
4-2-5-2
4
5
卸下气塞
顺序
7
6

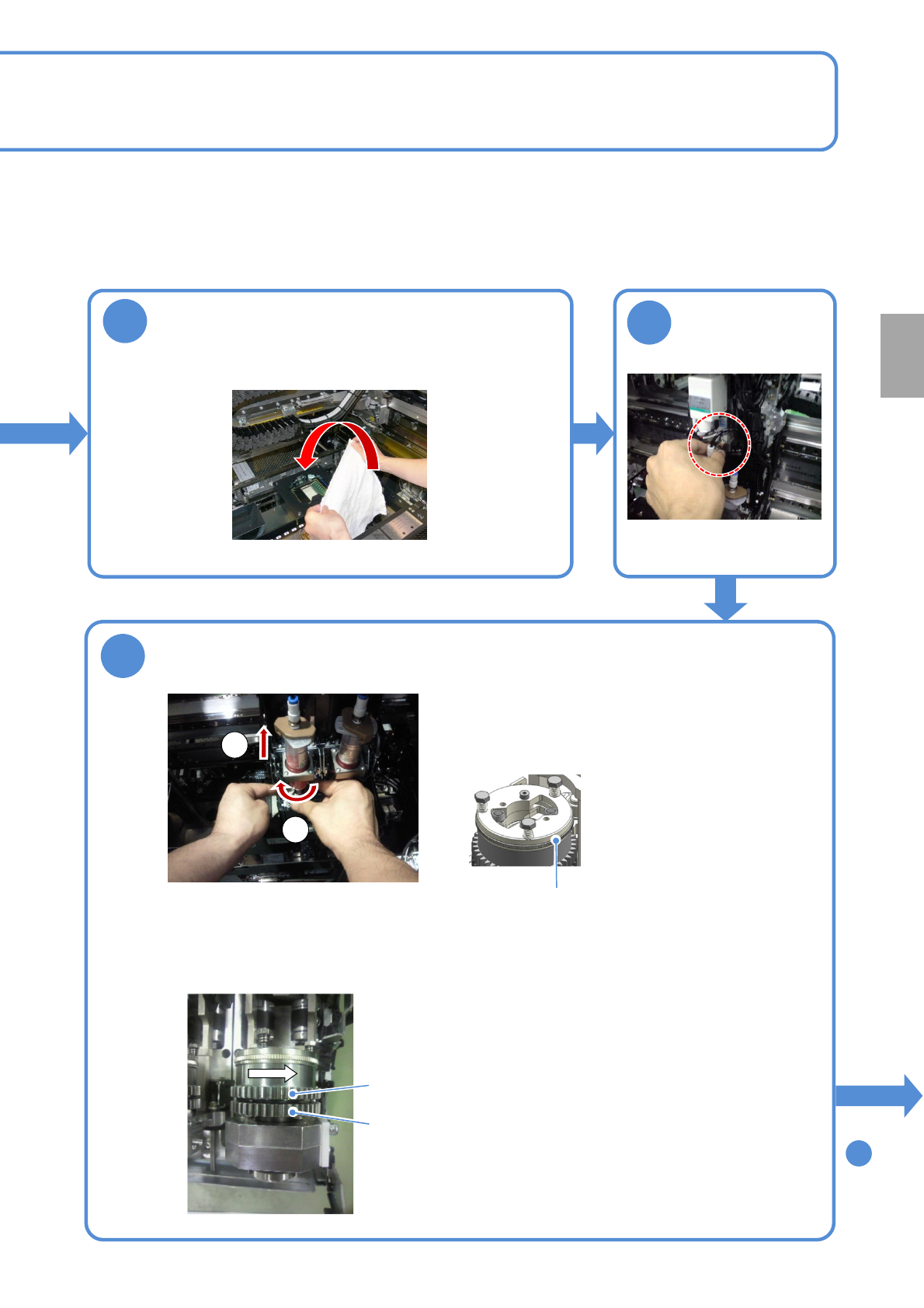

卸下点胶器
每
24
小
时
保
养
定
期
检
查
①向顺时针方向旋转锁板，松开注射
器。
②将注射器向正上方拔出。
●更换点胶器时，从上方看SC轴的齿轮，按逆时针方向旋
转的话，会喷出粘着剂，请务必注意。
1
2
θ轴
SC轴
锁板
为了防止粘着剂滴落到多功能识别照相机、吸嘴
交换器上，在单元上遮盖棉纱布加以保护
NPM-D3 EJM6DC-MB-04M-02
工作
结束前
4-2-5-3
螺旋单元和吸嘴的清扫、
检查 2
(点胶头:选购件)
维修保养篇
4-2-5

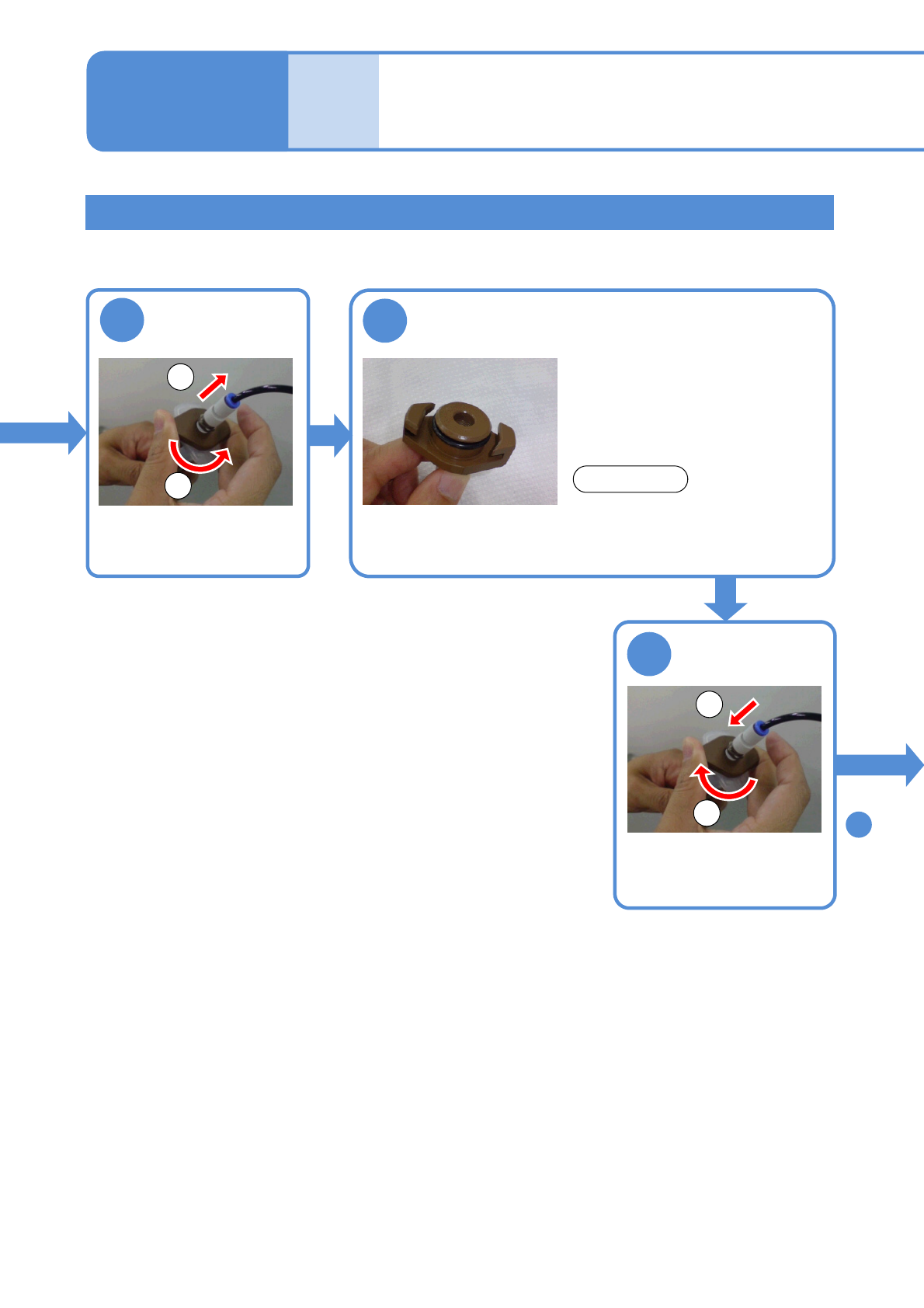

接头的清扫
请清扫粘在气压接头部分的粘着剂。
如果有粘着剂黏着的话，会引起漏气，造成点胶不良。
7
①拧松接头。
②拔出。
8
从点胶器上卸下
接头
确认接头上是否有粘着剂
●O型环的周边如有粘着剂的话，
请用棉纱布沾上溶剂(酒精等) 仔
细地擦干净。
9
顺序
10
注意
●O型环如果发生裂痕、劣化等，
请务必更换。
1
2
把接头安装到点胶
器上
①压紧接头。
②拧紧。
1
2
NPM-D3 EJM6DC-MB-04M-02
4-2-5-4

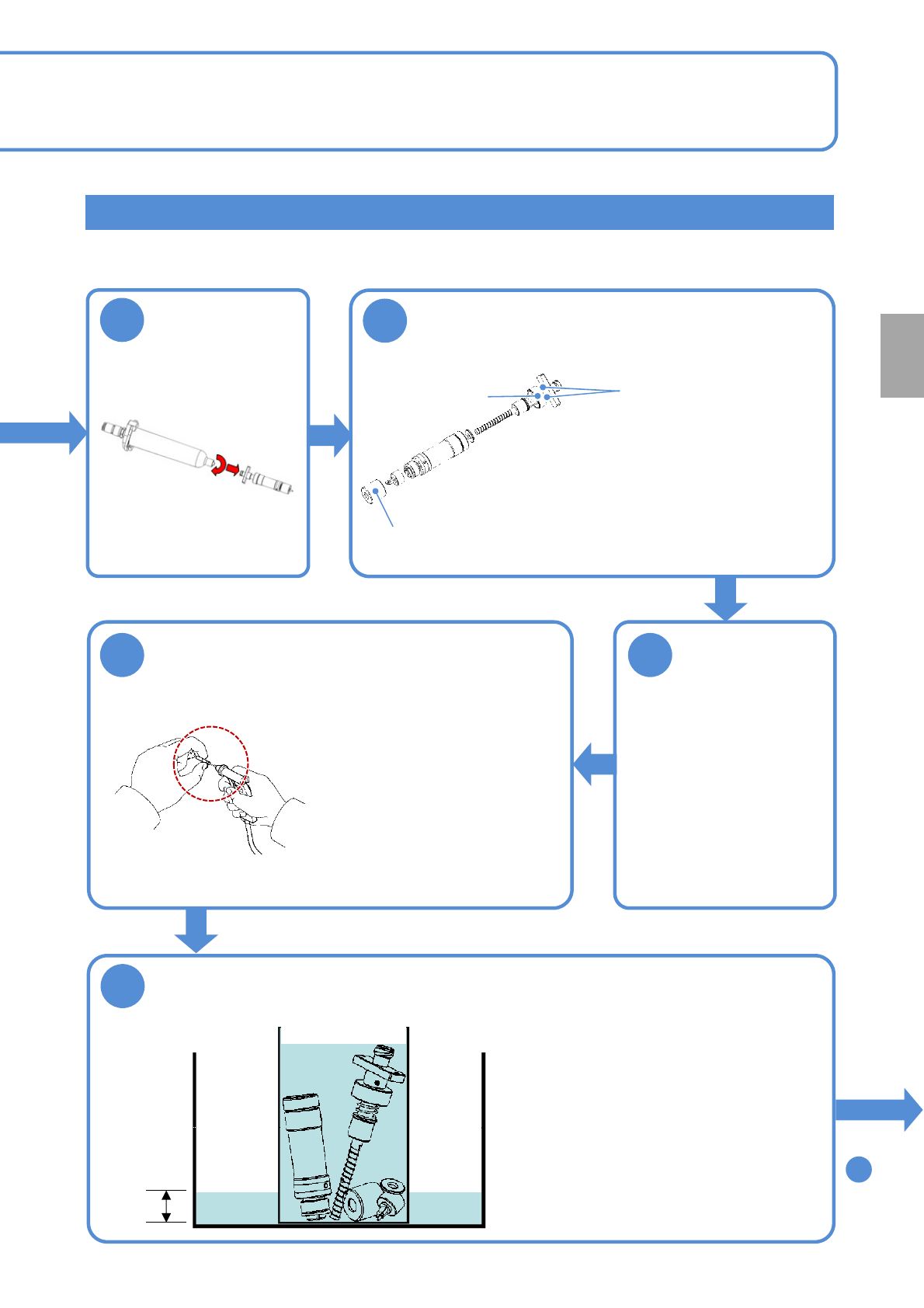

螺旋单元的清扫1
10
11
从点胶器上卸下螺
旋单元
(向左旋转)
分解螺旋单元
●向右旋转上部螺帽，向左旋转下
部螺帽。
●不要卸掉固定螺丝。
12
顺序
15
下部螺帽
上部螺帽
固定螺丝
用棉纱布擦掉黏在
各零部件上的粘着
剂
13
用空气枪吹散螺旋轴内部的粘着剂
●使用空气枪时粘着剂会飞散，
请用棉纱布等盖住。
14
用超声波洗净装置清洗3分钟
●超声波洗净槽内的水位保持1 cm左右，然后
请放入装有清洗剂(酒精等)的烧杯。
●然后把零部件放入烧杯内。(烧杯内的清洗
剂的量以没过元件为好。)
●清洗时间不要超过5分钟。(即使清洗5 分钟
以上，清洗效果也不会发生变化。)
1 cm
每
24
小
时
保
养
定
期
检
查
