NPM-D3 EJM6DC-MB-06M-0 2 向传送带 L 、传送带 R 的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂 6-2 -2 每 5 6 0 小 时 保 养 顺序 8 定 期 检 查 5 ■ 传送带 L(N-CONL) 、 传送带 R (N-CONR) 上面盖 宽度调整滚珠丝杠 *1) ( 润滑脂注入口 ) 滚珠花键 *3) 线性轴 *2) *1) 滚珠丝杠的情 形 ●从润滑脂注入口 ( 可动侧轨道 ) ，使用润滑脂枪添加…
NPM-D3
EJM6DC-MB-06M-02
在这里对传送带L、传送带R的添加润滑脂的方法进行说明。
使用工具:润滑脂枪 所需时间:10 分钟
●对基板传送带的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂。
●建议在双轨模式下进行作业。(→ P.10-2-1)
维修保养篇
6-2

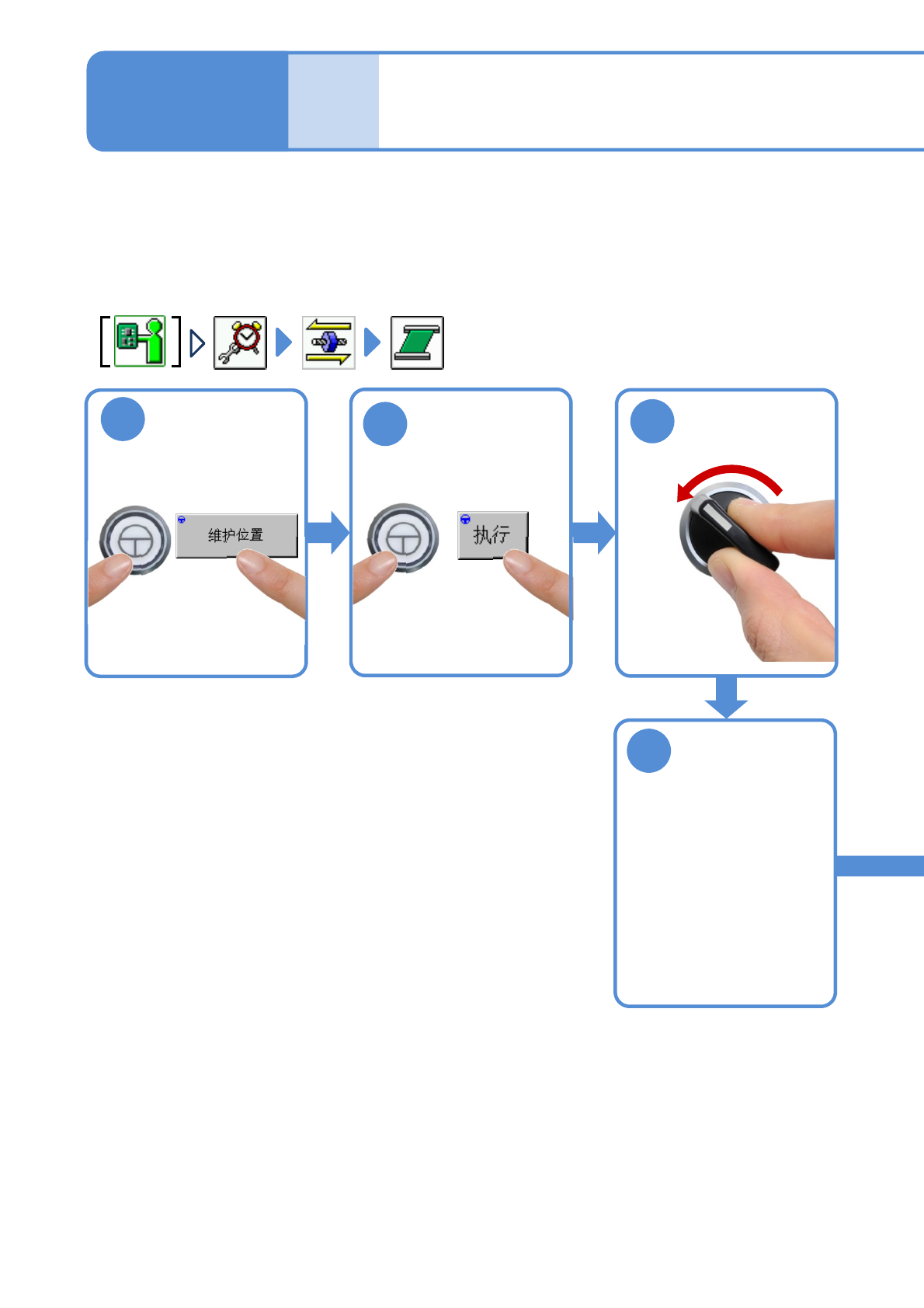

传送带L、传送带R(选购件)的
润滑脂添加 1
6-2-1
1
ENABLING
2
●事先确认不存在支撑销。
确认提示
ENABLING
OFF
SERVO
3
4
打开传送带的上面
盖
NPM-D3
EJM6DC-MB-06M-02
向传送带L、传送带R的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂
6-2-2
每
5
6
0
小
时
保
养
顺序
8
定
期
检
查
5

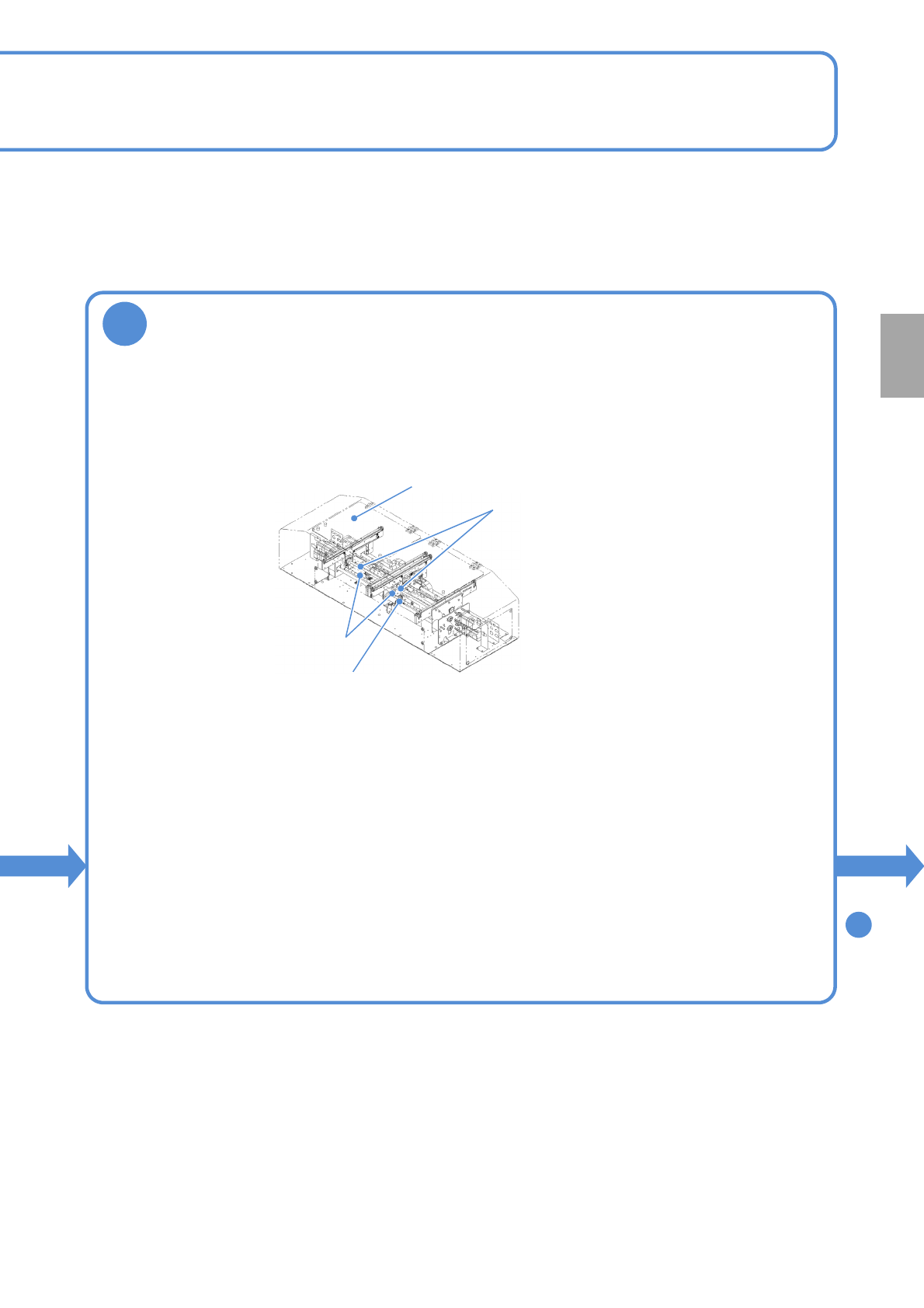

■传送带L(N-CONL)、传送带R (N-CONR)
上面盖
宽度调整滚珠丝杠
*1)
(润滑脂注入口)
滚珠花键
*3)
线性轴
*2)
*1)
滚珠丝杠的情形
●从润滑脂注入口(可动侧轨道) ，使用润滑脂枪添加。(各轨道的2处)
各压出1次(约0.9 cm
3
)
●使用润滑脂: LCG100
*2)
线性轴轨道的情形
●在线性轴轨道附近直接添加润滑脂。
●使用润滑脂: LCG100
*3)
滚珠花键的情形
●在滚珠花键的中压部分直接添加润滑脂。
●使用润滑脂: LCG100
NPM-D3
EJM6DC-MB-06M-02
6-2-3
维修保养篇
6-2
ENABLING
●事先确认基板托板上不存在支撑
销。
确认提示
ENABLING
STOP
11
10
9
6
SERVO
ON
8
7

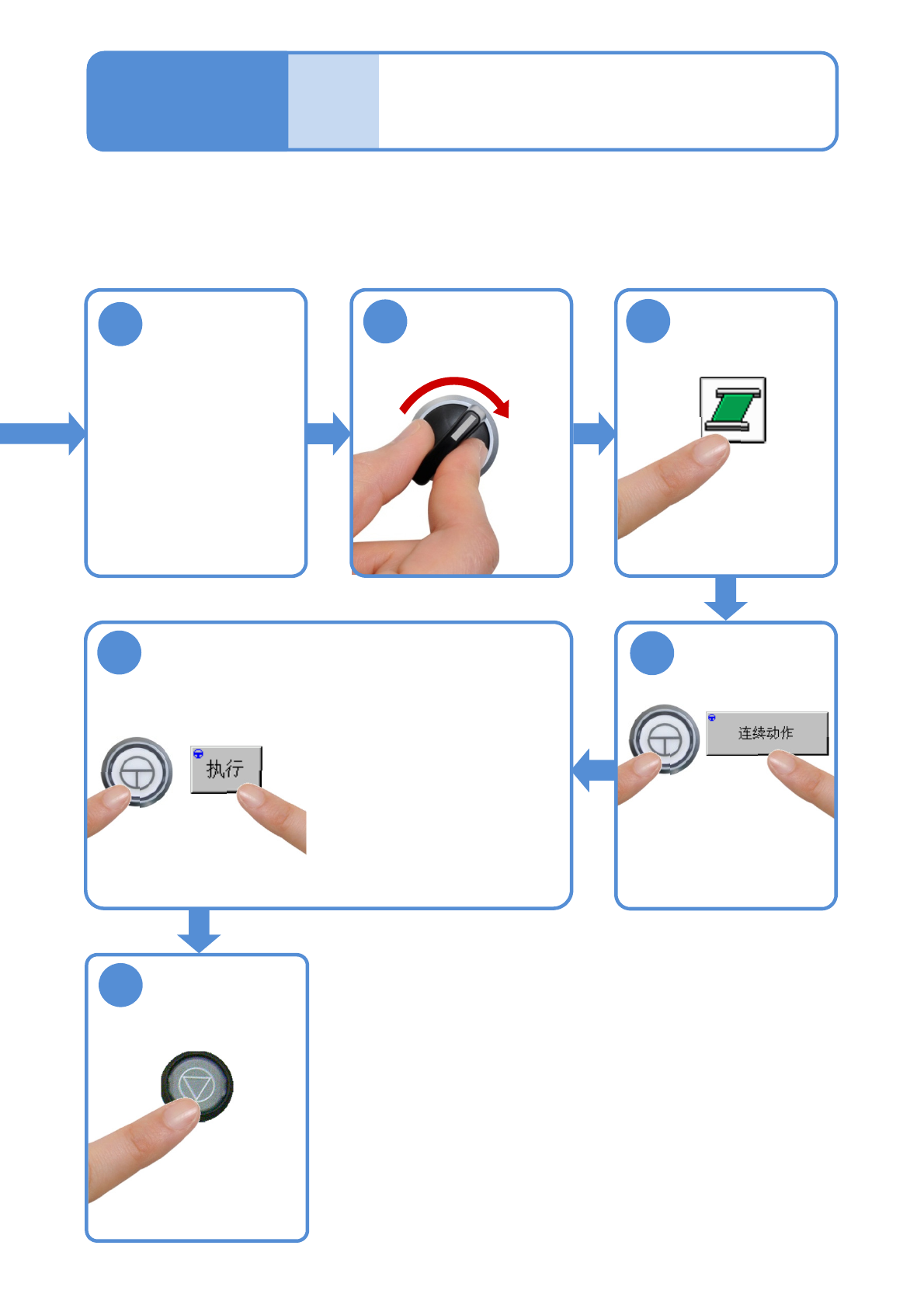

传送带L、传送带R(选购件)的
润滑脂添加 2
关闭传送带的上面
盖
■选择轨道 W1/W2
●使搬送传送带的宽度调整轴连
续往返5次以上。
